吊车梁吊装

1 绑扎、起吊、就位、临时固定

吊车梁的吊装必须在基础杯口二次灌浆的混凝土强度达到设计强度的70%以上才能进行。

吊车梁绑扎时，两根吊索要等长，绑扎点要对称设置，以使吊车梁在起吊后能基本保持水平。吊车梁两头需用溜绳控制。

就位时应缓慢落钩，争取一次对好纵轴线，避免在纵轴线方向撬动吊车梁而导致柱偏斜。

一般吊车梁在就位时用垫铁垫平即可，不需采取临时固定措施，但当梁的高度与底宽之比大于4时，可用连接钢板与柱子点焊做临时固定。

2 校正

中小型吊车梁的校正工作宜在屋盖吊装后进行；重型吊车梁如在屋盖吊装后校正难度较大，常采取边吊边校法施工，即在吊装就位的同时进行校正。

混凝土吊车梁校正的主要内容包括垂直度和平面位置校正，两者应同时进行。混凝土吊车梁的标高，由于柱子吊装时已通过粉基础底面标高进行控制，且吊车梁与吊车轨道之间尚需作较厚的垫层，故一般不需校正。

1．垂直度校正

吊车梁垂直度用靠尺、线锤检查。T形吊车梁测其两端垂直度，鱼腹式吊车梁测其跨中两侧垂直度（下图）。

图： 鱼腹式吊车梁垂直度校正 1-吊车梁；2-靠尺；3-线锤

吊车梁垂直度允许偏差为5mm。T形吊车梁如本身扭曲偏差较大，通过校正使其两端的偏斜相反，而偏斜值应在5mm以内；鱼腹式吊车梁如本身有扭曲，可通过校正使其两侧相反方向偏斜值差在5mm以内。

校正吊车梁的垂直度时，需在吊车梁底端与柱牛腿面之间垫入斜垫块，为此要将吊车梁抬起，可根据吊车梁的轻重使用千斤顶等进行，也可在柱上或屋架上悬挂倒链，将吊车梁需垫铁的一端吊起。

2．平面位置校正

吊车梁平面位置校正，包括直线度（使同一纵轴线上各梁的中线在一条直线上）和跨距两项。一般6m长、5t以内吊车梁可用拉钢丝法和仪器放线法校正。12m长及5t以上的吊车梁常采取边吊边校法校正。

（1）拉钢丝法：根据柱轴线用经纬仪将吊车梁的中线放到一跨四角的吊车梁上，并用钢尺校核跨距，然后分别在两条中线上拉一根1618号钢丝。钢丝中部用圆钢支垫，两端垫高20cm左右，并悬挂重物拉紧，钢丝拉好后，凡是中线与钢丝不重合的吊车梁均应用撬杠予以拨正（下图）。

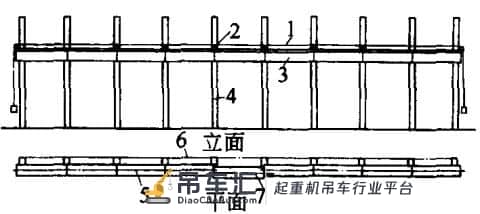

图： 拉钢丝法校正吊车梁的平面位置

1-钢丝；2-圆钢；3-吊车梁；4-柱；5-吊车梁设计中线；

6-柱设计轴线；7-偏离中心线的吊车梁

（2）仪器放线法：用经纬仪在各个柱侧面放一条与吊车梁中线距离相等的校正基准线。校正基准线至吊车梁中线距离a值，由放线者自行决定。校正时，凡是吊车梁中线至其柱侧基准线的距离不等于a值者，用撬杠拨正（下图）。

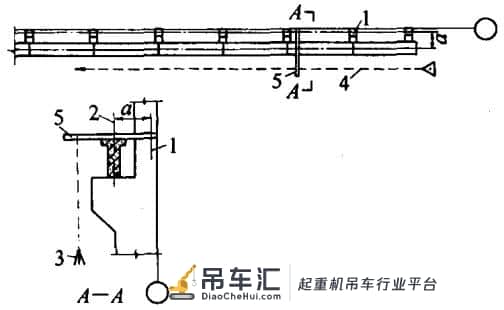

图： 仪器放线法校正吊车梁的平面位置

1-校正基准线；2-吊车梁中线；3-经纬仪；4-经纬仪视线；5-木尺

5-已吊装、校正的吊车梁；6-正吊装、校正的吊车梁；7-经纬仪

（3）边吊边校法：在吊车梁吊装前，先在厂房跨度一端距吊车梁中线约4060cm的地面上架设经纬仪，使经纬仪的视线与吊车梁的中线平行，然后在一木尺上画两条短线，记号为A和B，此两条短线的距离，必须与经纬仪视线至吊车梁中线的距离相等。吊装时，将木尺的一条线A与吊车梁中线重合，用经纬仪看木尺另一条线B，并用撬杠拨动吊车梁，使短线B与经纬仪望远镜上的十字竖线重合（下图）。用此法时，须经常目测检查已装好吊车梁的直线度，并用钢尺抽点复查跨距，以防操作时因经纬仪有走动而发生差错。

图： 边吊边校法校正吊车梁的平面位置 1-柱轴线；2-吊车梁中线；3-经纬仪视线；4-木尺；

3 最后固定

吊车梁的最后固定，是在吊车梁校正完毕后，用连接钢板与柱侧面、吊车梁顶端的预埋铁件相焊接，并在接头处支模，浇灌细石混凝土。
