佩克预制混凝土构件起吊系统介绍 | RR快速脱钩系统

预制构件起吊设计时，需要充分考虑构件起吊的各个过程，包括脱模、运输、安装各个过程，同时需要兼顾吊装机具、吊索具的配置的情况。因此我们在做吊钉选型时采用包络设计的方法，取各个工况下吊钉承受的至大荷载作为设计值，选择满足性能的预埋吊钉后，再规定相应起吊的细节要求，包括混凝土强度、吊索的角度以及起吊工装的要求。目前我国没有专门的规范对预埋式吊钉有性能的要求，通常参照欧美的要求和做法。其中欧洲的装配式结构的发展已非常成熟，相应的预制构件起吊及预埋吊钉系统的要求也相对规范，下文就主要介绍欧洲佩克公司在民用和工业领域的常用快速起吊预制构件系统——佩克RR快速脱钩系统 。

佩克PEIKKO – RR快速脱钩系统起吊现场

一、佩克RR快速脱钩系统（圆头吊钉系统）

圆头预埋吊钉端部的圆形锻头用于挂钩，配套专用的鸭嘴扣吊具，可以实现快速挂钩。吊装荷载通过吊钉另一端的圆形端锚传递至混凝土。安装时需要使用半球形的橡胶在固定吊钉，同时在混凝土表面形成半球凹槽，使得吊具可以挂钩起吊。

圆头吊钉系统的特点主要是快速的起吊，尤其是挂钩和脱钩，非常适合常规的住宅预制构件和工业建筑，单个吊钉的至大使用荷载是32t。采用圆头吊钉有起吊角度的要求（起吊角度为钢丝绳与竖向的夹角，下同），需要控制在045°范围内。在一些特殊市政构件需求下，也可以采用90度起吊，此时圆头吊钉的承载力需要做接近50%的折减。由于圆头吊钉预埋在混凝土内的部分带有端锚，通常需要配置额外的加强钢筋，以防起吊过程中对混凝土的破坏。

二、佩克RR快速脱钩系统特点概览介绍

1、适合提拔系统的墙板吊装

2、无需高空作业，很大降低安全隐患

3、容许的荷载等级：2.5吨至26吨

4、安装方便，带凹槽成型器

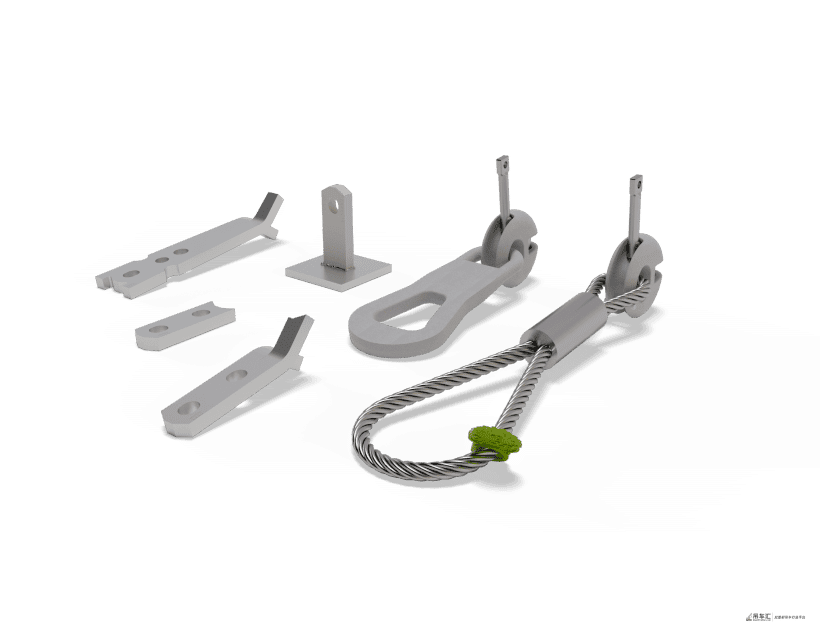

三、佩克RR快速脱钩系统产品种类介绍

RR吊装系统包含一系列辅助RR安装的配件。吊装配件使吊钉的使用变得简单。

RR吊钉用安装配件连接到模板。根据具体应用，可以用螺丝、钉子或螺纹钢筋将其固定。

1.RR长型吊钉

RR长型吊钉用于锚固深度充分的构件。RR长型吊钉是所有类型吊装作业的理想选择。

RR长型吊钉适合锚固深度充分的薄型或超薄型墙体和梁构件。RR吊钉长久性锚固到预制构件中，与RR吊具配套使用。RR吊钉被浇筑到混凝土构件中，使得混凝土成型后可以吊装构件。

RR长型吊钉具有CE标志，符合MD（2006/42/EC）的标准。预埋件的标准材质为黑钢，但也可根据要求提供镀锌。混凝土在荷载作用下的至小抗压强度为15 MPa。

2.RR短型吊钉

RR短型吊钉用于锚固深度有限的构件，比如楼板。它们通常与薄型构件配套使用。

RR吊钉长久性锚固到预制构件中，与RR吊具配套使用。RR吊钉被浇筑到混凝土构件中，使得混凝土成型后可以吊装构件。

RR短型吊钉具有CE标志，符合MD（2006/42/EC）的标准。吊钉的标准材质为黑钢，但也可根据要求提供镀锌。混凝土在荷载作用下的至小抗压强度为15 MPa。

3.RR吊具

RR吊具将起重机吊钩、吊绳或吊链连接至混凝土构件中的RR吊钉。RR吊具设计用于所有载荷方向。

RR吊具可以不受限制地与所有类型的RR长型和短型吊钉配套使用。RR吊具钩挂在嵌入的RR吊钉上，以便吊起预制构件。它们可重复使用且在生命周期内可多次使用。标准吊具总是以电镀锌形式交付。

对于RR吊具，在锁定后允许0°与45°之间的所有载荷方向和起吊提拔工艺。倾斜角度引起的斜向拉力角度至大不超过45°。

佩克的所有起吊系统均有完整的试验认证，获得欧盟CE的认证，满足欧洲机械规范MD2006/42/EC 和德国国家准则VDI/BV-BS 6025的性能要求，即吊钉自身的安全系数超过3.0倍，吊具的安全系统超过4.0倍，起吊对混凝土破坏的安全系数超过2.5倍。

佩克PEIKKO – RR快速脱钩系统

佩克拥有专业的工程师团队，在项目设计阶段提供安全可靠的预制构件起吊设计及咨询，并出具相应的起吊技术方案及建议。在生产及实施阶段，工程师团队可以随时提供必要的安装及吊装技术支持，助力预制构件整个吊装过程安全、快速。今天就先带大家了解佩克RR快速脱钩吊装产品，更多详情欢迎大家关注我们的网站。
