一、 安装步骤：

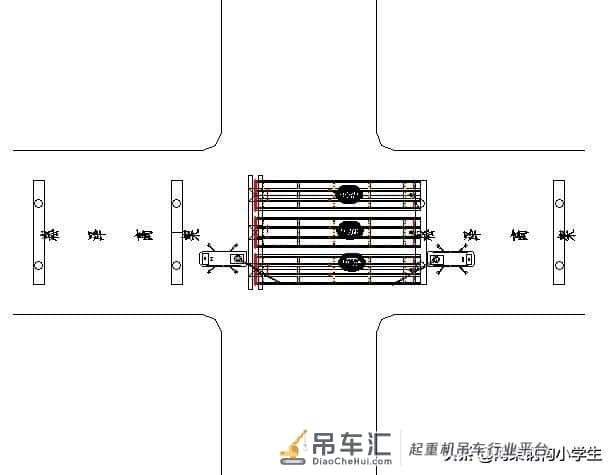

步骤一：临时支撑墩安装

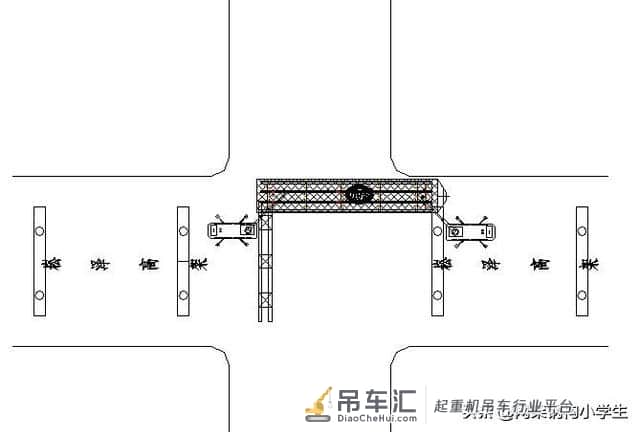

步骤二：第一跨钢叠梁（36m）驳到位。

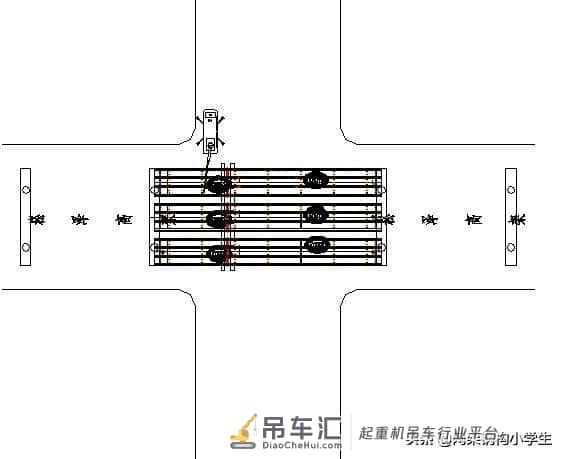

步骤三：第一跨钢叠梁（36m）吊装。

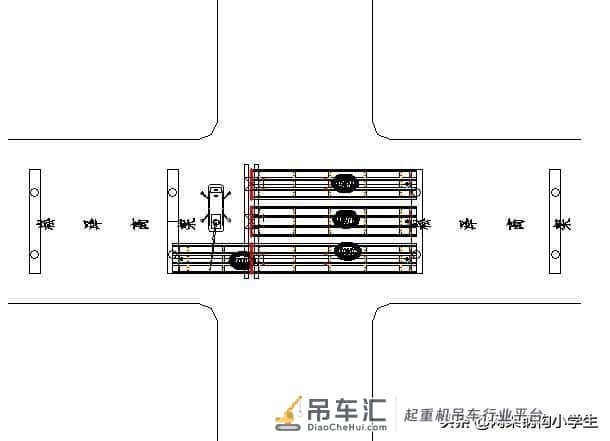

步骤四：第二跨钢叠梁（36m）吊装。
步骤五：第三跨钢叠梁（36m）吊装。

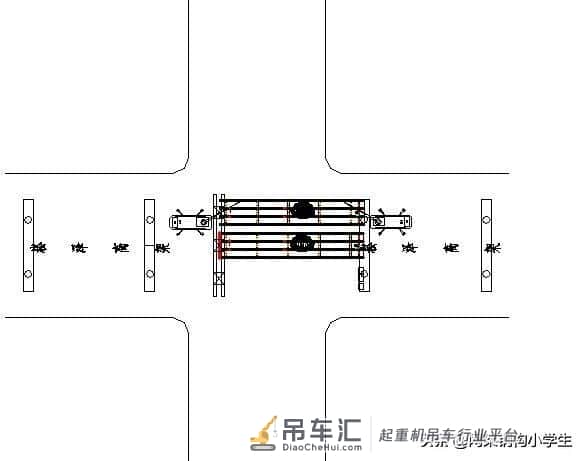

步骤六：第一跨钢叠梁（19m）吊装。
步骤七：第二跨钢叠梁（19m）吊装。
步骤八：第三跨钢叠梁（19m）吊装。
二、 吊车选型：
36米段130吨，19米段68吨。

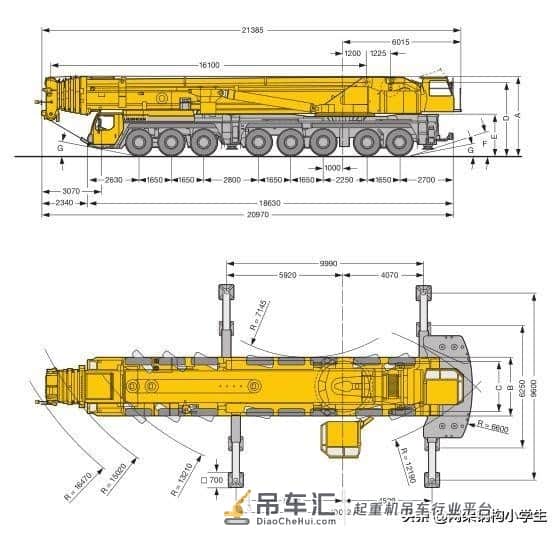

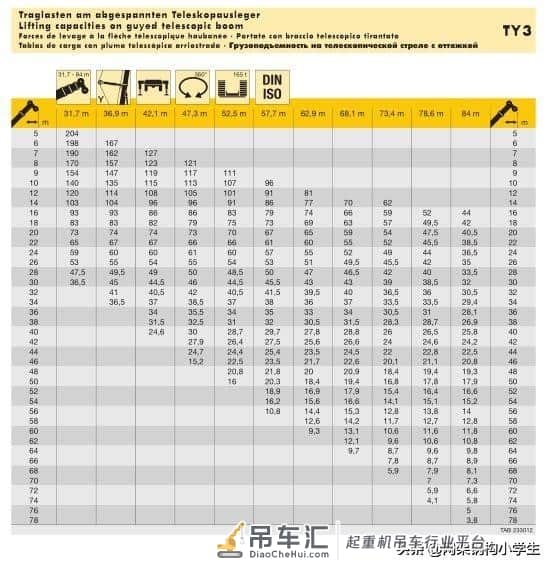

利勃海尔500吨吊车工况表
1、36米段，采用两台利勃海尔LTM1500汽车吊抬吊。
500吨汽车吊：R=12m，L=31.7m，T=120t，钩头、绳索共重约4吨.
吊装36m节段时工况为：130*1.1*1.2/2+4=89.8<90t（120*0.75），满足安全吊装要求；
2、19米段，采用一台台利勃海尔LTM1500汽车吊单机吊装。
500吨汽车吊：R=12m，L=31.7m，T=120t，钩头、绳索共重约4吨.
吊装19m节段时工况为：68*1.1*1.2+4=93.76t<96t（120*0.8），满足安全吊装要求

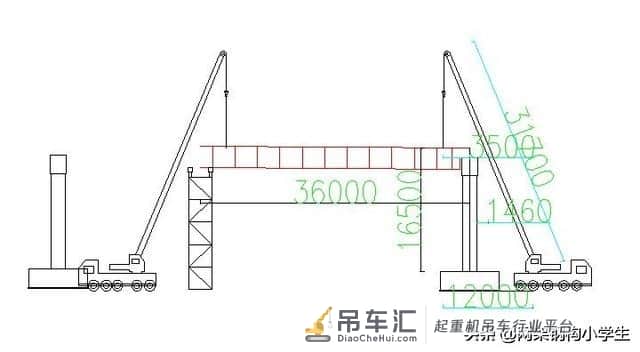

3、吊车工况分析图
