龙门吊主钩副钩控制，上升接触器故障，零基础电工一看就懂

一，龙门吊单梁航车副钩故障

1，这是一台单梁的航车，航车主钩只能下降，不能上升，下的过程也不正常

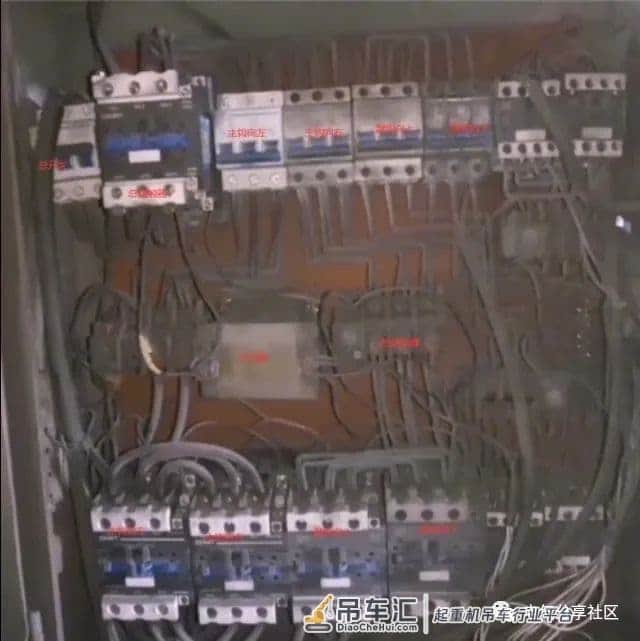

2，我们来到龙门吊控制箱来检查故障，龙门吊航车主钩和副钩控制，就是两个接触器互锁的正反转点动控制电路，龙门吊它有一个主钩一个副钩，需要用4个电动机控制，每个电动机都要配一个电源开关

龙门吊主钩是航车左右移动，有两个接触器互锁点动控制，副钩是有两个接触器互锁点动控制上下移动控制。

经现场操作发现龙门吊副钩故障，上下过程异常

3，我们先测量下副钩断路器和接触器上端电压，经测量断路器和接触器上端电压正常

4，我们断开主电路电源，再测量下控制电路接触器端接线，副钩的上升控制接触器是经过下降接触器的常闭点互锁，经测量发现下降接触器的常闭点不通，而经过下降常闭点的上升接触器就不能启动。

下降接触器的线圈要通过上升接触器的辅助常闭点，上升和下降接触器线圈是互锁的，

最后经查下降接触器的主触头吸合不到位，接触器没有复位，造成接触器辅助常闭点不通，接触器有问题了，我们需要更换下降接触器。

更换与下降接触器相同参数的接触器，接线完成后，用万用表测量控制回路有没有短路现象，经查控制回路没有短路现象。

合上电源操作龙门吊进试车，航车运行正常。副钩主钩可以正常运行。

来源：电气分享社区
