经验 | 风机吊装要点

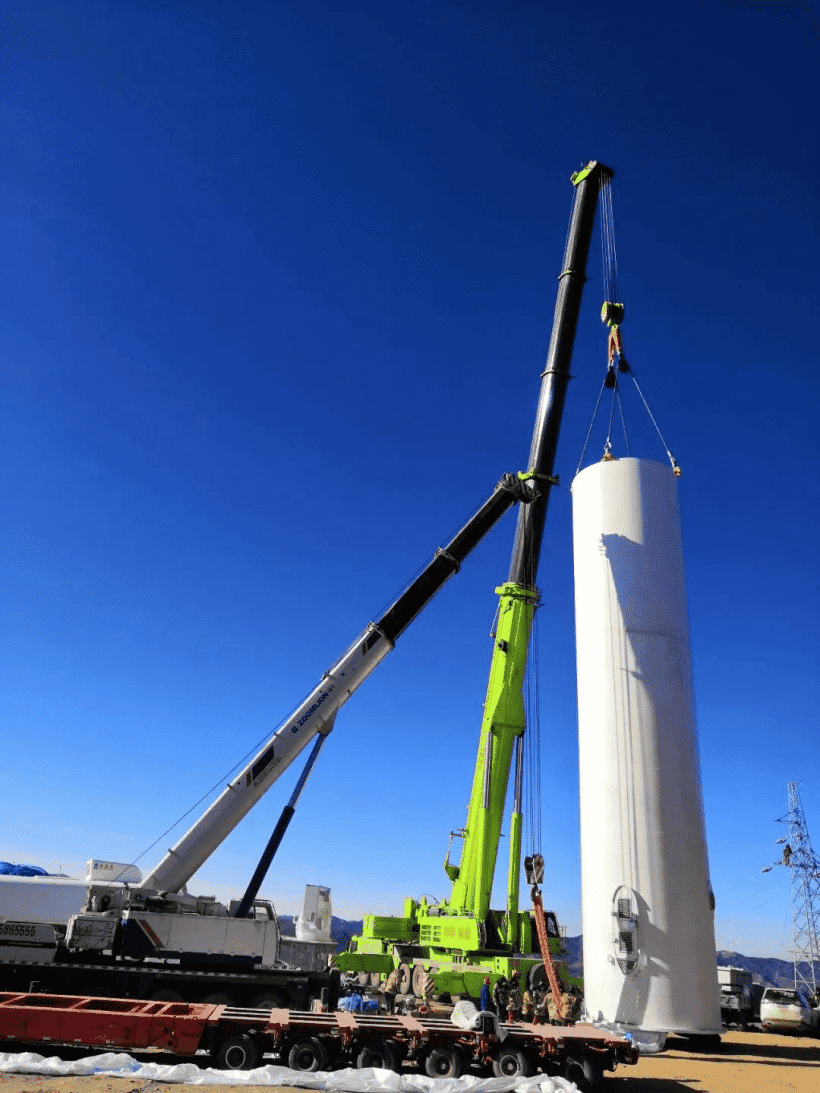

塔筒吊装要点

塔筒卸车要与吊装场地边缘保持较近的距离，并结合Ⅲ段、Ⅱ段、Ⅰ段顺序进行卸车，在吊装过程中结合Ⅰ段、Ⅱ段、Ⅲ段顺序吊装。为防止卸料过程中塔架表面受到污染，应使用砂袋和支架对塔架进行保护，防止塔架两端变形。塔架吊装时，主要选用双吊吊运法。简言之，主起重机需要借助两台起重机提升塔筒。主起重机用于提升塔筒的小直径端和辅助起重机的大直径端。塔架吊离地面时，塔筒底部用辅助吊车调整塔底端与地面的距离，防止塔底与地面接触变形时伸出，在空中旋转90度，保证塔筒垂直。在塔筒对接接头平移吊装过程中，塔架吊装完成后，必须上高强度螺栓。塔筒和基础环的高强度螺栓必须用特殊的电动扳手预紧，以确保紧固符合要求，提高稳定性。

机舱部件吊装要点

吊装施工时，应考虑风机机舱内吊点的布置。使用专用吊具吊好。另外，要在地面上实现机舱起吊方向的有效控制，防止机舱在起吊过程中转动或碰撞主起重机械或塔筒。注意导风绳的长度，一般小于机舱高度的两倍。由于螺孔内有较多的灰尘、沉淀物、铁锈和残留物，必须及时清理干净。

发电机组及叶轮吊装要点

发电机组是风电吊装的重要组成部分，必须考虑以下条件：首先要加强与主起重机械的配合，装配好发电机专用吊装工具，待吊具整体就位后，将起重装置吊至发电机上部，应使用高强度螺栓和工具。其次，将两根导风绳系在发电机两侧的吊耳上，并对法兰面进行彻底清洁。第三，调整手拉葫芦，使轴与水平线的夹角向上3°。准备工作完成后，方可吊装，使发电机与机舱有效对接固定。主吊卸钩时，操作人员应系好安全带，并在施工前固定牢固。叶轮吊装是风电吊装的关键内容之一。吊装前，应将叶片重心组合，确保吊点位置清晰。
