电动双梁桥式起重机部件安装步骤

电动双梁桥式起重机部件安装步骤,电动双梁桥式起重机主要是由桥架、大车运行机构、小车、电器设备等组成,桥式起重机具有自重轻,载荷大,抗风能力强等特点。独特的钢销联接,不但牢固可靠,而且拼接时间短。灵活的杆件支腿,工地转向可拆成单件,运输方便。接下来就来讲讲电动双梁桥式起重机部件的组装步骤:

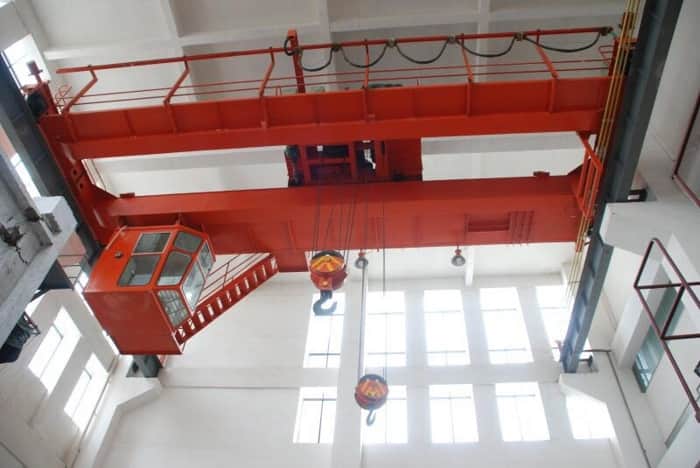

电动双梁桥式起重机图片
电动双梁桥式起重机图片展示

一、电动双梁桥式起重机桥架组装

1、先将电动双梁桥式起重机的两侧单梁放置在地面上适当的位置,检查双梁桥式起重机上的零部件,以防在起吊时落物伤人。

2、利用结构车间上层100t桥式起重机将主走台侧单梁吊起到操纵室上方后,用钢架支撑桥架,进行操纵室的安装。

3、将大车连接短梁在地面用100t起重机付钩吊吊起,水平装入导电侧端梁上。将大梁吊起已经安装好的轨道上方稍高一点的位置,再旋转桥架使车轮与轨道对位,放下桥架,利用硬木块和水平尺将桥架垫平。

4、将另一侧单梁吊起,将其慢慢的放置在轨道上,同时向另一单梁靠近,以端梁螺栓孔或穿轴、止口板为定位基准,双梁桥式起重机安装连接部位标号将双梁桥式起重机进行组装。

二、电动双梁桥式起重机小车组装

利用车间上层行车,在地面将两片小车架进行组装,用标记好的联接板、紧固螺栓,按标准要求紧固、牢固。装配质量应符合规范及相关技术要求。小车吊装采用上层100t主钩起升到一定位置将小车放置事先组装好的桥架上。

三、电动双梁桥式起重机小车滑线架安装

电动双梁桥式起重机主梁、小车机构安装完成后,即可进行小车滑线安装,在一般情况下,小车滑线和主梁采用螺栓连接,在起重设备将小车支架和小工字。
