欧式起重机电气控制系统的整体架构
电控系统采用模块化、网络化、总线通讯式的架构，系统框架简介明了：配电保护系统+变频驱动系统+安全监控系统+操作控制系统。配电保护系统含总电源机构的断路器、接触器及各机构的断路器、接触器。驱动系统含主钩变频器、副钩变频器、小车变频器、大车变频器、各变频器的制动电阻，变频器的具体数量根据起重机的机构数量而定。安全监控系统含触摸屏、通讯电缆、通讯连接器及其软件系统。控制系统采用地操手柄+无线遥控两种方式，操作手柄与无线接收器均通过航空插头连接在小车控制箱上。

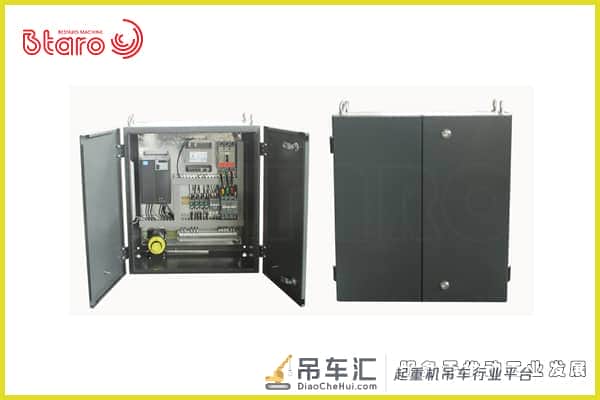

电控系统控制柜共两个，小车控制箱放置在小车上，内部安装有主钩、副钩，小车的驱动系统及附属的断路器、继电器、接触器等；大车控制箱放置在大车端梁上，内部安装有大车的驱动系统、总电源系统及附属元件。两个控制箱全部采用威图结构的柜体，板材全部经过冷轧、酸洗、喷涂等多道工艺处理，箱体密封经过发泡，标配的防护等级为IP55。
