塔吊钢结构部分的构成

建设中的塔式起重机

塔式起重机机械部分主要由钢结构焊接而成。下面介绍一下塔式起重机钢结构部分的主要构成。

一、固定式塔机钢结构的构成

按照自下而上的顺序主要由以下几部分构成：

1）固定支脚，下部预埋进入混凝土基础里；

2）塔身节，包含基础节、加强节和标准节；

3）套架总成，包含套架、顶升横梁、顶升油缸和泵站；

4）回转总成，包含回转上支座、回转下支座、回转支撑和回转机构；

5）塔头总成，包含塔头结构、司机室等；

6）平衡臂总成，包含平衡臂节、配重、起升机构等；

7）吊臂总成，包含吊臂臂节、吊臂端头、变幅机构等；

8）变幅小车及吊钩滑轮组，包含变幅小车、滑轮组和吊钩。

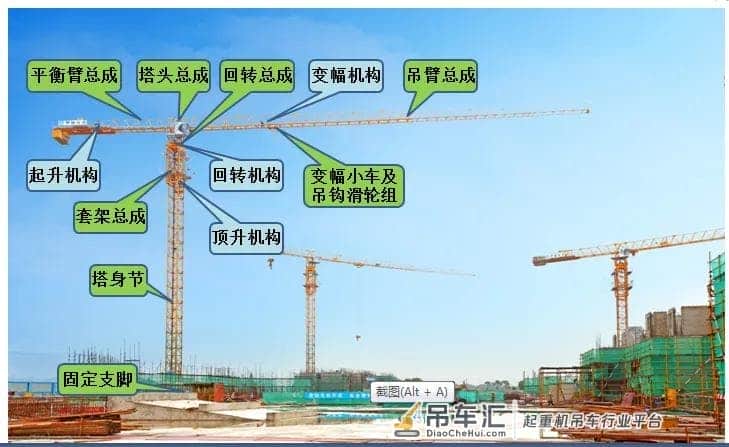

固定式塔机钢结构的构成

二、底架式塔机钢结构的构成

对于底架式塔式起重机，是在上述基础上，不包含固定支脚，增加底架。其中底架下有行走机构的，称为行走式塔式起重机。也可以没有行走机构，称为底架固定式塔式起重机。

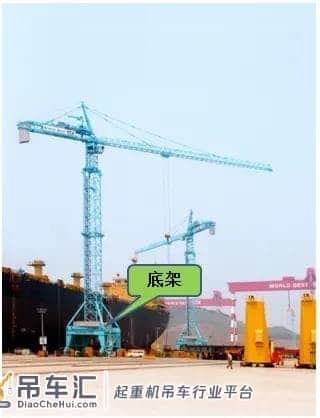

底架式塔机的构成

三、附着装置

当建筑物较高时，就需要增加附着装置，以提高塔吊的起升高度。

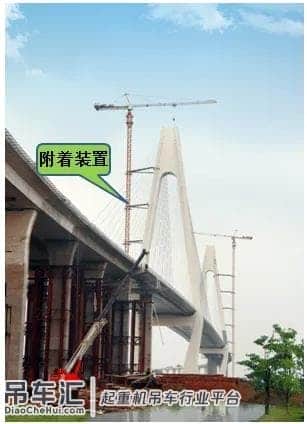

附着装置

写在最后：

塔式起重机的百分之九十的构件都是由钢结构组成，钢材的质量和钢结构的焊接质量是重中之重，它直接影响着塔式起重机的质量，影响着塔吊的安全使用。

来源：塔吊小厨ANG
