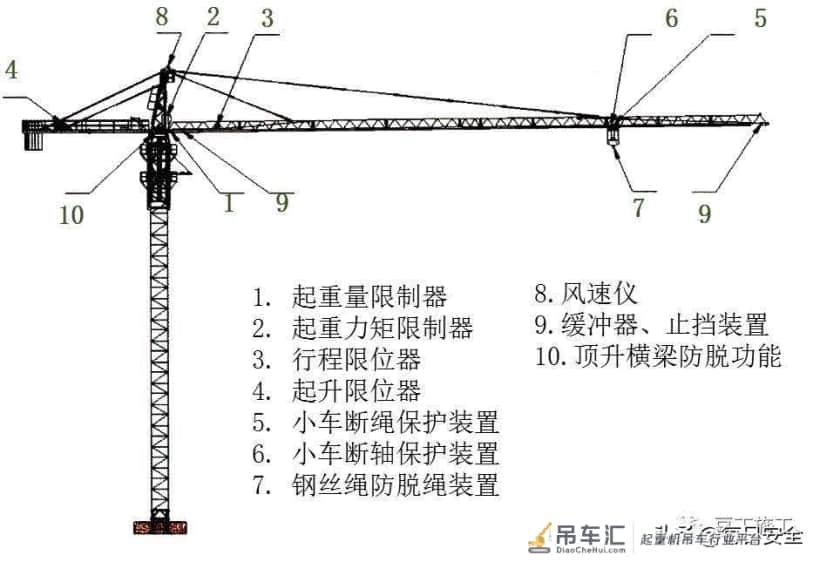

塔式起重机安全装置（五限位四保险）

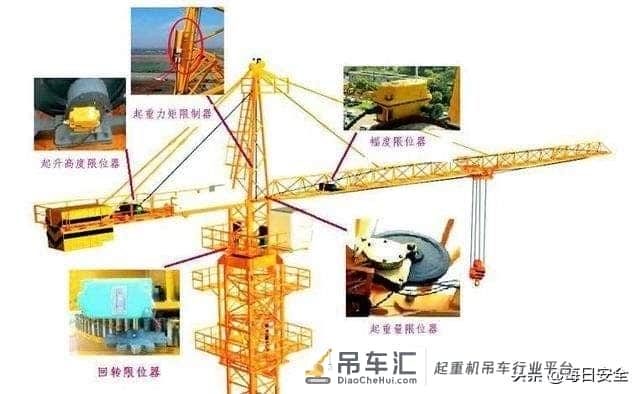

一、限位装置

（一）重量限制器

1.塔机应安装起重量限制器。如设有起重量显示装置，则其数值误差不应大于实际值的±5%。

2.当起重量大于相应挡位的额定值并小于该额定值的110%时，应切断上升方向的电源，但机构可作下降

方向的运动。

（二）力矩限制器

1.塔机应安装起重力矩限制器。如设有起重力矩显示装置，则其数值误差不应大于实际值的±5%。

2.当起重力矩大于相应工况下的额定值并小于该额定值的110%时，应切断上升和幅度增大方向的电源，

但机构可作下降和减小幅度方向的运动。

3.力矩限制器控制定码变幅的触点或控制定幅变码的触点应分别设置，且能分别调整。

4.对小车变幅的塔机，其最大变幅速度超过40m/min，在小车向外运行，且起重力矩达到额定值的80%时，

变幅速度应自动转换为不大于40m/min的速度运行。

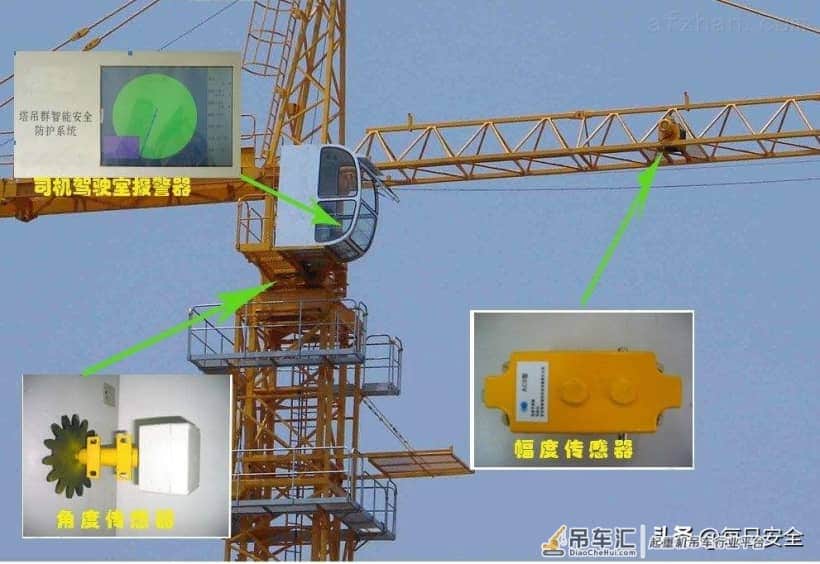

（三）幅度限位装置

1.小车变幅的塔机，应设置小车行程限位开关。

2.动臂变幅的塔机应设置臂架低位置和臂架高位置的幅度限位开关，以及防止臂架反弹后翻的装置。

（四）高度限位器

1.塔机应安装吊钩上极限位置的起升高度限位器。限位器应满足GB/T 9462—1999中4.7.1的规定。

2.吊钩下极限位置的限位器，可根据用户要求设置。

（五）回转限位器

回转部分不设集电器的塔机，应安装回转限位器。塔机回转部分在非工作状态下应能自由旋转;对有自锁作用的回转机构，应安装安全极限力矩联轴器。

二、保险装置

（一）小车断绳保护装置

小车变幅的塔机，变幅的双向均应设置断, 绳保护装置。

（二）小车断轴保护装置

小车变幅的塔机，应设置变幅小车断轴保护装置，即使轮轴断裂，小车也不会掉落。

（三）钢丝绳防脱（槽）装置

滑轮、起升卷筒、变幅卷筒均应设有钢丝绳防脱装置，该装置与滑轮或卷筒侧板最外缘的间隙不应超过钢丝绳直径的20%。

（四）吊钩防钢丝绳脱钩的装置

钩保险：防止起吊钢丝绳角度过大或挂钩不妥时，容易造成钢丝绳从钩头中脱出而吊物坠落伤。
