电动葫芦门式起重机结构简介

电动葫芦门式起重机

电动葫芦门式起重机主要由金属结构、起重机运行机构、电动葫芦以及电气控制系统等组成，结构组成见随机图样。现按不同特点简介如下 :

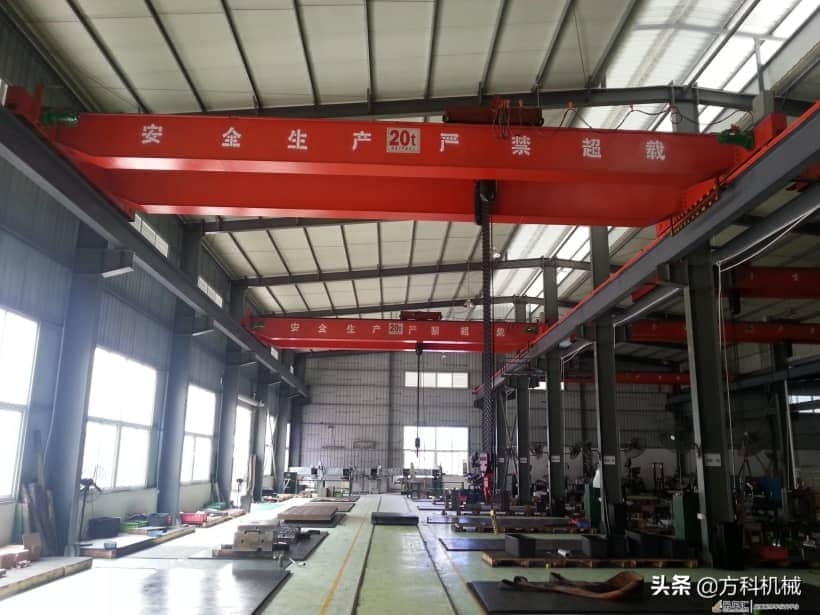

1．金属结构

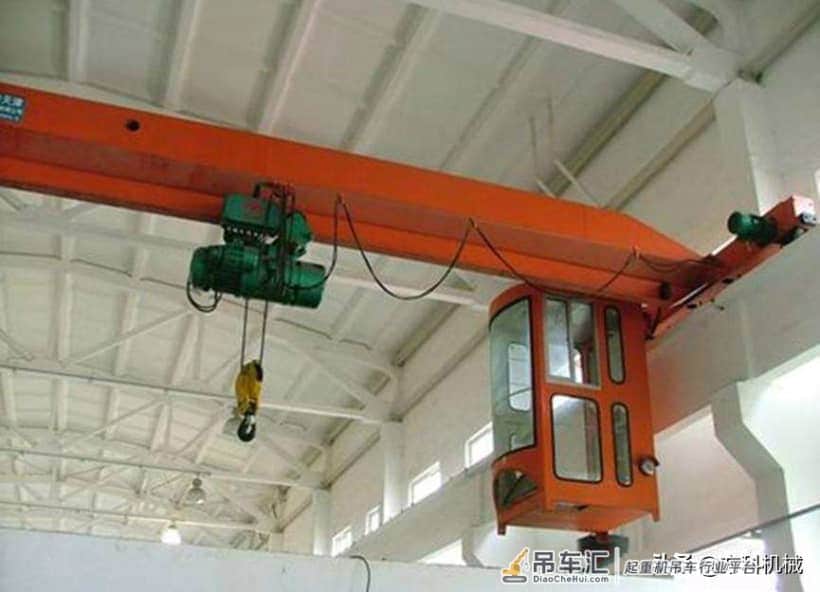

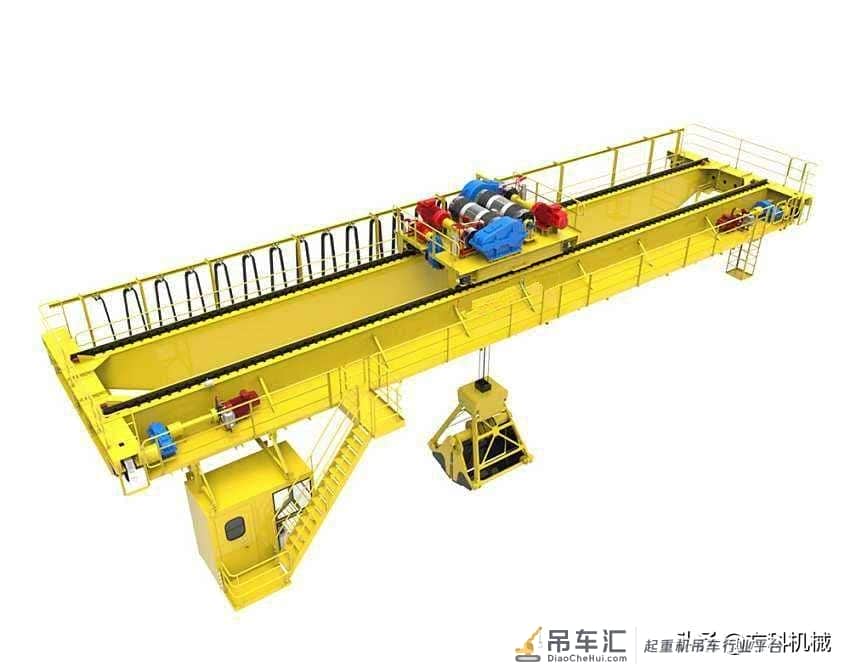

a. 司机室操作的金属结构主要由主梁、支腿、下横梁、司机室、梯子等组成。其中主梁由板材和工字钢组合而成。支腿和下横梁主要由用槽钢或板材组合而成。主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。司机室固定在主梁下方靠近支腿一侧的安装架上，视野开阔。梯子方便人进入司机室。

b. 地操的金属结构主要由主梁、支腿、下横梁等组成。其中主梁由板材和工字钢组合而成。支腿和下横梁主要由用槽钢或板材组合而成。主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。

2．起重机运行机构

起重机运行机构采用电机直接与减速器连接后再与主动车轮连接，控制电动机的正反转就能实现起重机的前后移动。

电动葫芦门式起重机结构简介

电动葫芦门式起重机

3．电动葫芦

电动葫芦是实现起升和运行的机构，电动葫芦的使用详见电动葫芦使用说明书。

4．电气控制系统

电气控制系统设有总接触器、各机构接触器、空气开关、断火限位开关、门限位开关、起重机运行限位开关等，具有限位保护、短路保护 , 超载保护等功能。

4.1 地操电气系统构成：

1). 主要控制设备有：按钮盒、大车、起升控制箱等。控制电压 36V。

2). 大车、起升控制箱

大车、起升控制箱用来对起重机整机电气设备进行短路保护和对各机构电气设备进行电源分配。大车、起升控制箱上装有总电源断路器、总电源接触器等。

3). 升降机构

升降机构采用起升控制箱，起升限位用断火开关。

4). 限位开关和安全开关

起重机大车运行、升降机构均设有限位开关，以限制各机构的运动行程。当限位开关动作后，电路被切断，机构停止运转，从而保障了安全。

5). 其他

按紧急停车按钮，将断开总电源接触器，各机构将停止工作。具有紧急停车等功能。

6). 地操电控系统操纵说明：

操作前操作者必须注意操作环境的安全，操作人员的安全。检查急停按扭是否复位；按下起动按扭，总接触器得电后自锁，按起升按钮，实现上升和下降，采用断火限位开关实现起升限位；按小车运行按钮，实现前后移动；按起重机运行按钮，实现左右移动，在运行是碰到起重机运行限位开关后，只能朝相反的方向旋转才能让起重机运行。遇到紧急情况时可以按下急停按扭，起重机整机断电（注意从新启动时只有将急停按扭复位后才能启动）。

电动葫芦门式起重机结构简介

电动葫芦门式起重机

4.2 空操电气系统构成：

1). 主要控制设备有：按钮箱、单梁控制箱等。控制电压 36V。

2). 控制箱

控制箱用来对起重机整机电气设备进行保护和对各机构电气设备进行电源分配。

配电保护柜上装有总电源断路器、总电源接触器等。

3). 升降机构

升降机构采用触器控制，起升限位用断火开关。

4). 限位开关和安全开关

起重机大车运行、升降机构均设有限位开关，以限制各机构的运动行程。当限位开关动作后，电路被切断，机构停止运转，从而保障了安全。

5). 其他

按紧急停车按钮，将断开总电源接触器，各机构将停止工作。具有紧急停车等功能。

6). 空操电控系统操纵说明：

操作前必须关上门使门开关闭合，检查急停按扭是否复位，合上空气开关后，电源指示灯亮，表示已接入电源；按下起动按扭，总接触器得电后自锁，工作电源指示灯亮，表示能够进行工作；旋转起升转换开关，接触器 1 和 2 可分别接通并互锁，从而实现上升和下降，采用断火限位开关实现起升限位；旋转葫芦运行转换开关，接触器 3 和 4 可分别接通并互锁，从而实现左右移动；旋转起重机运行转换开关，接触器5 和 6 可分别接通并互锁，从而实现前后移动，在运行是碰到起重机运行限位开关后，只能朝相反的方向旋转才能让起重机运行。遇到紧急情况时可以按下急停按扭，起重机整机断电（注意从新启动时只有将急停按扭复位后才能启动）。门开关只有门关好了才能接通，从而保证了操作人员的安全。

操作人员在操作时必须操作电铃开关，接通电铃以提示别人。该控制系统的司机室照明及讯号电源部分由同一隔离变压器供电，变压器输出 AC36V为 250VA。满负载运行时其负载不应超过其相应电压端额定容量的 80%，严禁超负荷运行。有补充时作业时，司机室照明及讯号电源部分由同一隔离变压器供电，变压器输出 AC220V为1.8KVA。满负载运行时其负载不应超过其相应电压端额定容量的 80%，严禁超负荷运行。
