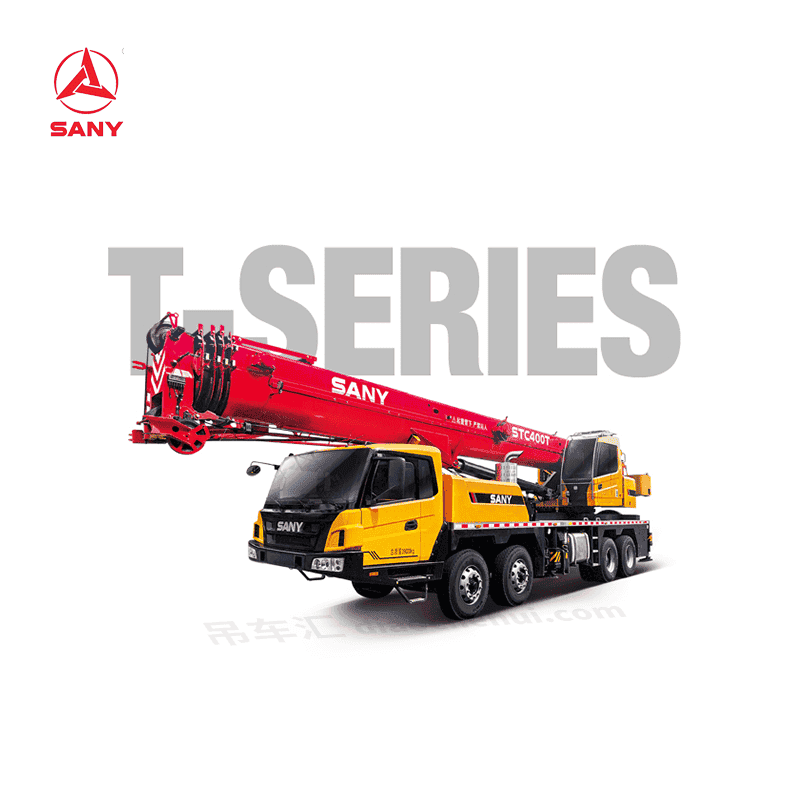

三一重工 STC400T汽车起重机

起重量:35t
臂架长度:59m
底盘桥数:4

    查询经销商报价

    请选择区域:

    made by imhunk



    整车亮点

    • 全伸臂长44.5m
    • 全伸臂长45%
    • 最大爬坡度90km/h

    更长
    ■ 全伸主臂长 44.5m 配备双级副臂。

    更快
    ■ 最大回转速度达 2.6r/min;
    ■ 川崎卷扬马达,最大卷扬速度达 145m/min ;
    ■ 全新快换倍率主钩,工作高效。

    更强
    ■ U 型主臂,单板臂头,最大起重力矩 1590kN.m ;
    ■ 潍柴国五发动机、法士特变速箱,最大爬坡度 45%,接近角 19°,离去角 13.2° ; ■ 强悍的 G 类越野车性能,2.55m 窄车身,通过性能好。

    更稳定
    ■ 4 桥、轴荷分布合理 ;
    ■ 后桥双级减速匹配橡胶悬挂、12R22.5 真空胎 ;
    ■ 7.2m 双级支腿跨距加上 8.6t 全配重,吊重更强吊远更稳 ;
    ■ 大流量智能分配液压系统 :智能流量分配主阀,组合动作时变幅独立,解决组合动作冲击问题。匹配阀芯流量,提升微动性,卷扬单绳最低稳定速度小于 0.2m/min,回转最低稳定速度0.1°/s。

    更安全
    ■ 采用车身 BCM 控制模块,拥有故障诊断系统,能精准定位故障点,方便检修。专用电瓶仓,整车电量智能分配和控制 ;
    ■ 三一力限器系统, 测量精度 3% 、响应速度 20ms,具备超载保护、过放保护、过卷保护,安全可靠。



    整机介绍

    悬挂系统
    ▪ 前轴采用独立式钢板弹簧,中后轴采用橡胶悬架系统,悬挂系统经过超过 10 万次的疲劳试验,保证强度的同时兼顾乘坐的舒适性。
    转向系统
    ▪ 1 轴 +2 轴采用液压助力机械转向,采用大流量转向器 + 转向助力油缸,大大减小转向阻力,转向更轻便。
    驱动 / 转向
    ▪ 8 x 4。
    支腿
    ▪ H 型支腿 4 点支撑,纵、横跨距 5.95m×7.2m,易操作、稳定性强 ;采用细晶粒高强度钢板材料,一、二级支腿全液压横向伸缩。垂直油缸采用双向液压锁进行安全保护。
    轮胎
    ▪ 12R22.5。
    电气系统
    ▪ 2×12V 免维护蓄电池,配有机械式电源总开关,可手动切断整车电源 ;总线控制系统,可实现上下车信息交互。
    驾驶室
    ▪ 三一自主开发全钢材料和橡胶密封结构,采用人体工程学原理设计,减震性和封闭性优良,两侧外开式车门,配备气动悬置的驾驶座与副驾座、三点安全带,可调整式的转向盘、大视野后视镜、配有头枕的舒适驾驶椅、防雾扇、冷暖空调,立体收音机等装配,控制仪器和仪表齐全,标配卧铺,更加舒适、安全、人性化。
    车架
    ▪ 三一设计、制造,采用全新高强结构车架,车架加高加宽,刚性提升25%,承载能力得到大幅提升。
    车桥
    ▪ 3、4 轴为驱动轴 ,1、2 轴为转向轴,驱动轴内置轴间和轮间差速器锁,使车辆有更强的脱困能力 ;双级减速,桥包体积更小,使车辆有更好的通过性 ;冲焊桥壳工艺,承载能力更强。
    发动机
    ▪ 型 式 :直列六缸、水冷却、增压中冷、柴油发动机 ;
    ▪ 环保性 :排放符合国 V 标准 ;
    ▪ 燃料箱有效容积 :350L。
    传动系统
    ▪ 变速箱 :9 档手动变速箱带同步器,速比范围大,即可满足低速场地爬坡行驶又可满足高速行驶 ;
    ▪ 传动轴 : 优化的传动轴布置,传动轴传动平稳、可靠。最优化力传输,采用端面齿联结传动轴,传递扭矩大。
    制动系统
    ▪ 所有车轮均用空气伺服制动器,双回路制动系统,发动机带辅助制动 ; ▪ 制动系统包括行车制动、驻车制动、应急制动和辅助制动 ; ▪ 行车制动采用双回路制动系统,所有车轮均用空气伺服制动器,前桥采用楔式制动器 + 双气室,制动能力更强 ;
    ▪ 驻车制动是通过气室内弹簧作用在第三、四桥上 ;应急制动阀由蓄能器储能断气制动兼做应急制动 ;
    ▪ 辅助制动为排气制动,保证在下长坡时的制动安全,保证行车的安全可靠。



    三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机 三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机 三一重工 STC400T汽车起重机 三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机 三一重工 STC400T汽车起重机三一重工 STC400T汽车起重机 三一重工 STC400T汽车起重机

    参数

    尺寸参数
    整机全长 13740mm
    整机全宽 2550mm
    整机全高 3700mm
    动力参数
    发动机最大功率 228/1900Kw/rpm
    发动机最大输出扭矩 1500/1000-1400N.m/rpm
    行驶参数
    最高行驶速度 90Km/h
    百公里油耗≤37L
    最小转弯半径 11.75m
    接近角 19°
    离去角 13.2°
    最大爬坡度 45%
    性能参数
    最大额定总起重量 40吨
    最大起重机力矩 1590 kN.m
    最长起升主臂 44.5m
    支腿跨距 (横向*纵向):7.2m*5.95m
    工作速度参数
    主卷扬单绳最大速度(空载): 145m/min
    副卷扬单绳最大速度(空载): 145m/min
    起重臂全伸/ 缩时间:85/100s
    起重臂全起/ 落时间:45/60s
    回转速度:0~2.6r/min
    重量参数
    整机总质量 39000kg





    品牌

    产品分类

    起重量 (吨位类型)

    25~50吨

    起重臂长

    59米

    底盘桥数

    4桥
