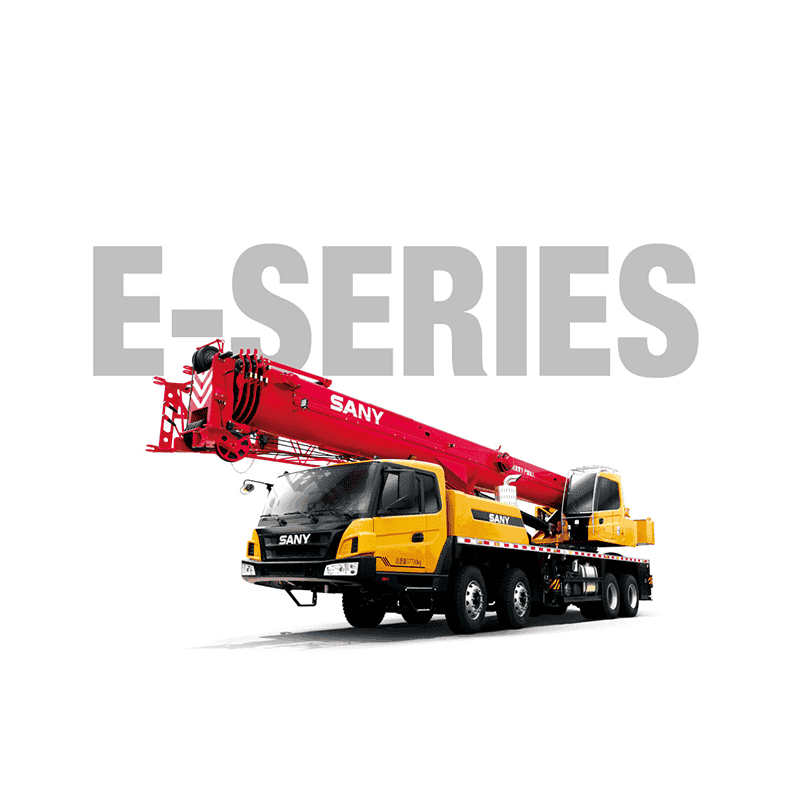

三一重工 STC350E5汽车起重机

起重量:35t

臂架长度:59m

底盘桥数:4

    查询经销商报价

    请选择区域:

    made by imhunk

    臂长长性能强
    ■ 五节大截面 U 型主臂,主臂全伸 43 米,作业覆盖范围广 ;
    ■ 单板臂头及紧凑式臂尾,臂间搭接承载能力强。

    全伸臂长 59m
    最大爬坡度 42%
    最高车速 90km/h

    智能控制系统
    ■ 智能节能系统 :智能节能模式,节能和强劲两种模式,作业工况油耗降低,行业领先 ;
    ■ 智能总线网络系统 :整车控制器、显示器、显示仪表、I/O 模块、主要传感器等采用 CAN 总线组网,高速信息传输、响应速度小于 20ms ;
    ■ 智能故障诊断系统 :操作装置带智能控制器、车身带 BCM 控制模块,拥有故障诊断系统,能精准定位故障点,方便检修 ;
    ■ 智能电量分配和控制 :专用电瓶仓,整车电量智能分配和控制 ;
    ■ 7’彩色显示屏 + 智能面板 + 智能 IO 配电模块 :高清大屏显示、硅胶面板操控,进一步提升人机工程 ;
    ■ 精准力限系统及安全保护 :三一自主产权力矩限器系统,具备超载、过放、过卷等全面的安全保护 ;单独的二节臂长测量,臂长任选,操作灵活且安全可靠。
    高承载能力底盘
    ■ 全新 2.55 米车宽底盘,加高加宽矩形变截面车架,吊载抗扭抗弯能力全面加强 ;
    ■ 采用潍柴大马力发动机,法士特 9 档带同步器变速箱,最大爬坡度 42%。双变量泵智能流量分配液压系统
    ■ 负载敏感系统 :采用大流量双联变量柱塞泵、流量充足但无浪费,作业高效、节能环保 ;
    ■ 智能流量分配 :使用全新智能流量分配主阀,组合动作时变幅独立,不受其他动作干扰,大幅提升组合动作操控性。采用阀后补偿技术,流量按需分配,卷扬单绳最低稳定速度小于0.2m/min,回转最低稳定速度0.1° /s。;
    ■ 功率管理 :全新动力匹配及功率控制,作业工况发动机转速降低,节能降噪 ;
    ■ 集成回转缓冲控制 :融合升压缓冲、顺序制动及自由滑转技术,回转启停柔和平稳



    规格介绍

    底盘
    ▪ 自制四桥底盘,8×4 型式,WP9H310E50(国五排放)发动机,法士特 9档变速箱。
    车架
    ▪ 车架 :三一设计、制造,采用矩形截面结构,车架加高加宽,相较槽型车架,刚性提升 30%,承载能力得到大幅提升 ;
    ▪ 支腿 :H 型双级支腿 4 点支撑,横、纵跨距 7.2m×5.75m,易操作、稳定性强 ;采用细晶粒高强度钢板材料,一、二级支腿油缸加绳排结构横向伸缩。
    转台结构
    ▪ 高强度钢板材料制作,箱型框架式结构,刚性提升 25%。采用大滚珠宽轨道回转支承,抗倾覆性能强,回转稳定性更优。
    液压系统
    ▪ 液压系统 :采用稳定、高品质的变量柱塞主油泵、主阀、卷扬马达、回转马达、平衡阀等关键液压件,系统可靠性高 ;通过精确的参数匹配,操控性能优越主阀具备流量补偿、负载反馈控制功能,能在各种工况下,轻松实现单个动作和组合动作的稳定控制 ;
    ▪ 卷扬采用柱塞马达,作业可靠 ;主副卷扬单绳最大速度达 135m/min,起升效率高 ;
    ▪ 采用新型液控回转系统,回转启动和控制更为平稳,微动性更卓越。
    起升系统
    ▪ 卷扬采用变量柱塞马达,驱动具有双折线绳槽的卷扬减速机,提供起升动力,常闭式卷扬制动器,设置卷扬平衡阀,可防止落钩失重。

    变幅系统
    ▪ 采用自重落幅系统,提高落幅操作的平稳性。
    回转系统
    ▪ 轴向柱塞马达,驱动回转减速机,采用电控比例调速控制,独特的回转缓冲设计,制动更平稳。
    操纵室
    ▪ 三一自主开发,加宽内部空间,采用安全玻璃,耐腐蚀钢板,配置全覆盖软化内饰、全景式天窗、可调式座椅等人性化设计,配有加大制冷空调、电动雨刮器,操作更舒适、轻松 ;配置触摸显示屏,实现主控台与操作显示系统有机结合,使吊装作业的全部工况数据一目了然。
    安全装置
    ▪ 配置三一自制高精度力矩限制器,长角度传感器,高度限位器,三圈保护器,以及液压平衡阀,支腿液压锁等保护装置。
    臂架系统
    ▪ 五节臂,基本臂 11m,全伸臂 43m,副臂 16m。由高强度焊接结构钢制成,U 形截面,双缸 + 绳排伸缩方式。
    配重
    ▪ 固定配重 5.8 吨 +1.2 吨副配重。
    电气系统
    ▪ 2×12V 免维护蓄电池,配有机械式电源总开关,可手动切断整车电源 ;总线控制系统,可实现上下车信息交互。

    三一重工 STC350E5汽车起重机

    三一重工 STC350E5汽车起重机

    三一重工 STC350E5汽车起重机三一重工 STC350E5汽车起重机 三一重工 STC350E5汽车起重机三一重工 STC350E5汽车起重机 三一重工 STC350E5汽车起重机



    参数

    尺寸参数
    整机全长13300mm
    整机全宽2550mm
    整机全高3640mm
    动力参数
    发动机最大功率 228/1900kw/rpm
    发动机最大输出扭矩 1500/1000-1400N.m/rpm
    行驶参数
    最高行驶速度 85km/h
    最小转弯半径 11.75m
    性能参数
    最大起重力矩 1563kN.m
    支腿跨距(横向 × 纵向)7.2×5.75m
    工作速度参数
    主卷扬单绳最大速度(空载) 135m/min
    重量参数
    整机总质量37730kg



    品牌

    产品分类

    起重量 (吨位类型)

    25~50吨

    起重臂长

    59米

    底盘桥数

    4桥
