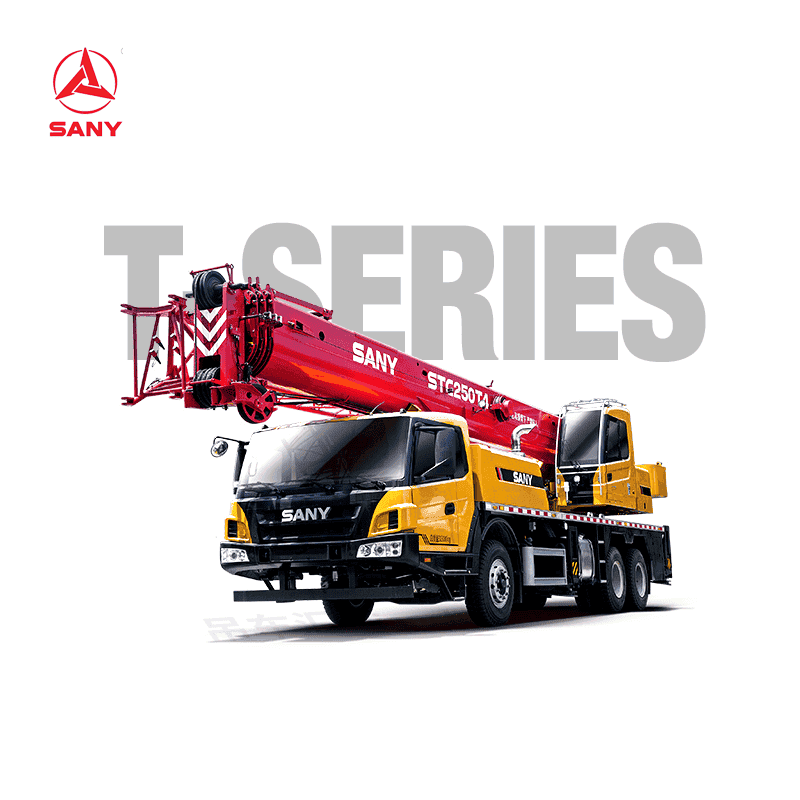

产品亮点
四节大截面U型主臂,全伸长臂35m;
短臂段吊载能力最强,起重性能**同行10%以上,满足试压块、钢筋等极限施工要求,中短臂段吊载能力强;
加大回转支撑,承载能力提升20%;
液压散热器、散热性能提升60%,彻*解决试压块,钢筋工况系统过热问题;
结构件关键部件加强,取力传动轴特殊处理,抗疲劳寿命提升30%;
全新2.55m车宽底盘,加高加宽矩形变截面车架,吊载抗扭矩抗弯能力全面加强;
起重性能强
■ 四节大截面 U 型主臂,主臂全伸长 35m ;
■ 短臂段吊载能力超强,起重性能领先同行 10% 以上,满足施压块、钢筋
等极限施工要求,中短臂段吊载能力超强 ;
■ 加大回转支撑,承载能力提升 20%。
可靠性高
■ 结构件关键部位加强,取力传动轴特殊处理,抗疲劳寿命提升 30%。
整车亮点
■ 液驱散热器,散热性能提升 60%,彻底解决施压块,钢筋工况系统过热
问题。
高承载能力底盘
■ 全新 2.55m 车宽底盘,加高加宽矩形变截面车架,吊载抗扭抗弯能力全
面加强 ;
■ 采用潍柴 WP7 大马力发动机,法士特 9 档带同步器变速箱,最大爬坡
度 44%,百公里油耗 31L。
双变量泵智能流量分配液压系统
■ 负载敏感系统 :采用大流量双联变量柱塞泵、流量充足但无浪费,作业
高效、节能环保 ;
■ 智能流量分配 :使用全新智能流量分配主阀,组合动作时变幅独立,不
受其他动作干扰,大幅提升组合动作操控性。采用阀后补偿技术,流
量按需分配,卷扬单绳最低稳定速度 1.2m/min,回转最低稳定速度
0.1°/s,可实现 mm 级精准吊装 ;
■ 功率管理 :全新动力匹配及功率控制,作业工况发动机转速降低
12%,节能降噪 ;
■ 集成回转缓冲控制 :融合升压缓冲、顺序制动及自由滑转技术,回转启
停柔和平稳。
参数
尺寸参数 | 整机全长 12900mm
整机全宽 2550mm 整机全高 3590mm | |
动力参数 | 发动机型号 潍柴WP7.270E51
发动机功率 199/2300 kW/rpm 发动机最大输出扭矩 1160/(1200-1700)N.m/rpm | |
行驶参数 | 最高形式速度 85km/h
百公里油耗≤31L 最小转弯半径 10.5m 最小离地间隙 250mm 最大爬坡度 44% | |
性能参数 | 最大额定起重量 25t
最大起重机力矩 1103 kN.m 最长起升主臂 35m 支腿跨距 (横向*纵向):6.4m*5.4m | |
工作速度参数 | 主卷扬单绳最大速度(空载): 140m/min
副卷扬单绳最大速度(空载): 140m/min 起重臂全伸/ 缩时间:45/45s 起重臂全起/ 落时间:30/50s 回转速度:0~2.5r/min |
|
重量参数 | 整机总质量 31300kg |
