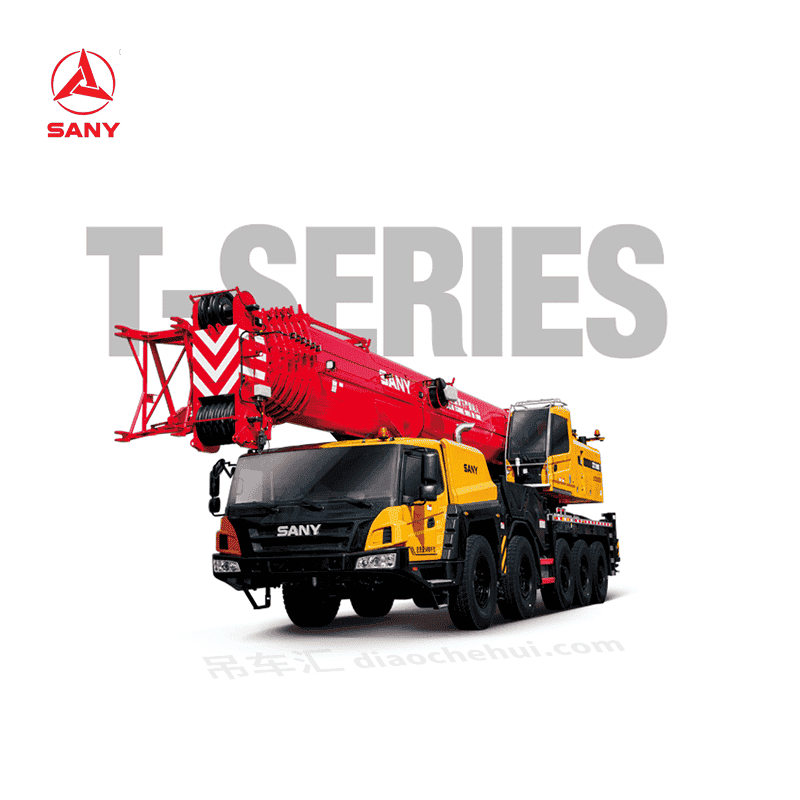

整车亮点
全伸臂长65.6m
最大爬坡度45%
最高车速85km/h
U 型主臂
■ 7 节主臂,采用先进的单缸插销伸缩技术,主臂长度 12.5m-65.6m,基本臂力矩达4920kN.m,最长主臂力矩达2400kN.m,副臂长度15.5m,可选 1 节 8m 主臂延伸节及 2 节 6m 副臂延伸节,最大起升高度 100m,最远吊远幅度 70m,安装角度有 0°、15°、30°。
紧凑、灵活、转场便捷
■ 紧 凑 车 身 设 计,整 车 长 度 <14.6m,5 桥 底 盘,4 桥 转 向,转 弯 直 径≤ 20m,转场更加灵活,更适应厂房, 城市等狭窄场地施工。配置 385 95R25 全路面轮胎,越野性能更好。
重型高强车架
■ 采用矩形车架截面,大幅提升车架抗弯、抗扭能力 ;
■ 通过 30000 余次的疲劳试验,性能更加可靠。
前摆动支腿(两级可伸缩)
■ 优化传动系统,发动机输出力矩通过传动轴直接传至驱动桥,大大提高了传动效率 ; 可 360°作业,正前方作业能力强。
操控性
■ 采用电比例控制技术以及闭式回转系统 , 操控性能更加平稳,可靠 ;
■ 采用定点插销伸缩系统,伸臂过程更加平顺,可靠。
安全
■ 全方位的安全保护系统,主、副卷扬配置三圈保护器和高度限位器,防止钢丝绳过放和过卷,极限角度保护,支腿压力保护 ;
■ 力矩限制器 :采用高度智能力矩限制器系统,全方位智能保护吊载作业,确保操作精准、安全,可靠。
空间
■ 走台板平铺设计,转场可使用空间更大。
产品亮点
■ 7 节主臂,采用单缸插销伸缩技术,主臂长度 12.5m-65.6m, 基本臂力矩达 4920kN.m,最长主臂力矩达 2400kN.m,副臂长度有 15.5m,可选 1 节 8m 主臂延伸节及 2 节 6m 副臂延伸节,最大起升高 度 100m,最远吊远幅度 70m,安装角度有 0°、15°、30°。 紧凑、灵活、转场便捷
■ 紧 凑 车 身 设 计,整 车 长 度 <14.6m,5 桥 底 盘,4 桥 转 向,转 弯 直 径 ≤ 20m,转场更加灵活,更适应厂房, 城市等狭窄场地施工。配置 385 95R25 全路面轮胎,越野性能更好。 重型高强车架
■ 采用矩形车架截面,大幅提升车架抗弯、抗扭能力 ;
■ 通过 30000 余次的疲劳试验,性能更加可靠。
尺寸参数 |
整机全长 14542mm
整机全宽 3000mm
整机全高 4000mm
|
|
动力参数 |
额定功率 176/2300 Kw/rpm
最大扭矩 860/1200~1700N.m/rpm
|
|
行驶参数 |
最高行驶速度 85Km/h
转弯半径 ≤10m
百公里油耗 65L
|
|
性能参数 |
支腿跨距(横向 × 纵向) 7.8m
最大起升高度 100m
|
|
工作速度参数 |
起重臂全伸 570/570s
起重臂全起 60/150s
|
|
重量参数 |
整机总质量 54990kg
|
