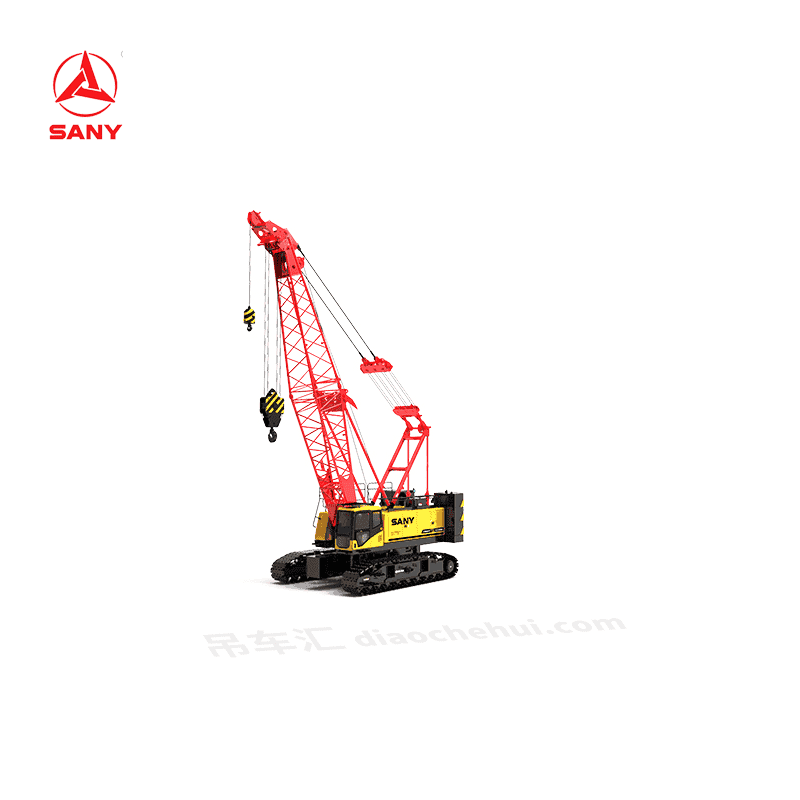

三一重工 SCC850A履带起重机

最大起重量:85t
臂架长度:12 ~ 57m
最大起重力矩:350t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    发动机
    ▪ 型号 :ISUZU 6HK1 柴油机 ;
    ▪ 类型 :直列 6 缸直喷 , 带涡轮增压,水冷 , 中冷。满足欧洲非公路第 III 阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :7.79L ; ▪ 额定功率 :212kW/2000rpm ; ▪ 使用功率 :200kW/1800rpm ; ▪ 最大扭矩 :1080N·m/1500rpm ; ▪ 启动装置 :24V-5.0kW ; ▪ 蓄电池 :两个 12V 大容量蓄电池,串联 ;
    ▪ 燃油箱 :400L。

    电气控制系统
    ▪ 采用三一自主研发SYIC-2 集成控制系统,系统集成度高,操作精准。
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯。
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、吊重情况和臂架角度等工作参数及工作状态。

    液压系统
    ▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源 ;
    ▪ 齿轮泵 :双联齿轮泵 , 用于回转、散热和控制回路 ;
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用变量柱塞马达。操作元件采用两个十字液控手柄,一个双联行走脚踏控制阀,用于比例控制各个执行元件 ;
    ▪ 系统最大压力 :
    ▪ 主、副、变副卷扬和行走系统最大压力 :32MPa
    ▪ 回转系统 :20MPa
    ▪ 控制系统 :4.5MPa
    ▪ 液压油箱容量 :460L。

    主、副提升机构
    ▪ 主、副卷扬单独驱动,卷筒由卷扬马达通过减速机直接驱动。操纵卷扬手柄,可以实现卷筒的两个方向转动,实现吊钩的提升和下降动作,同时具有良好的微速性能 ;
    ▪ 折线式卷筒多层缠绕保证不乱绳。
    ▪ 可选配主副卷自由落钩。

    变幅机构
    ▪ 卷筒由变幅马达通过减速机直接驱动。操纵变幅手柄,可以实现卷筒的两个方向转动,实现起重臂的起臂和落臂动作。
    ▪ 折线式卷筒的设计能保证多层缠绕不乱绳。

    回转机构
    ▪ 内啮合式回转驱动,可进行 360°回转 ;
    ▪ 回转锁定 :备有回转锁定装置,在工作完毕或运输时,上车转台能可靠锁定 ;
    ▪ 回转支承 :单排球式回转支承 ;
    ▪ 回转速度 : 0 ~ 2.5rpm。

    驾驶室与控制
    ▪ 新颖设计的驾驶室,造型、内饰美观,大面积玻璃窗 ;带有近光前照明灯、后视镜,视野更加开阔 ;安装有冷暖空调、收音机 ;座椅、操纵手柄、各控制按钮布置均按人机工程学设计,操作更舒适 ;
    ▪ 驾驶室配置 :采用集成 8.4 寸触摸屏,人机对话更完美 ;
    ▪ 护手箱 :左、右扶手箱安装有操纵手柄、电气开关、急停按钮以及点火开关等,护手箱可以随座椅进行调节 ;
    ▪ 座椅 :悬浮式、多自由度调节型座椅,带卸荷开关 ;
    ▪ 空调 :冷暖风、优化风道、风口 ;
    ▪ 显示器可同时显示多个监视画面,带倒车影像功能。可实现对各卷扬机构钢丝绳缠绕情况、配重后方的状态及设备周围情况的实时监控。

    配重
    ▪ 采用托盘、配重块的叠加方式,便于组合和拆装、运输。
    ▪ 后配重总重量 :约 27.6t。 ▪ 后配重组成 :托盘 8.26t×1、左配重块 3t×2、右配重块 3t×2,左配重块 3.68t×1、右配重块 3.68t×1。 ▪ 下车配重 : 底座前后安装 2t×2。

    下车结构
    ▪ 两侧履带架采用独立的行走驱动装置,由行走马达通过减速机、驱动轮来实现整机直线行走、转向 ;
    ▪ 可选配下车支腿油缸。
    履带伸缩
    ▪ 通过油缸伸缩实现履带架伸出展开和缩回,正常工作时履带必须处于展开状态,无重量超限运输时可以缩回履带,带履带架整体运输主机。
    履带张紧
    ▪ 采用千斤顶推导向轮,通过调节垫片来调整履带的张紧度。
    履带板
    ▪ 高强度合金铸钢履带板,寿命更长 ;
    ▪ 宽度 800mm,数量 65 块 ×2。

    作业设备
    ▪ 作业设备臂架主弦管全部采用高强钢管,臂头滑轮采用保护钢丝
    绳的高强耐磨尼龙材质,吊钩使用轧制焊接钢制滑轮。
    主臂
    ▪ 桁架结构,主弦管采用高强度结构钢管,各臂结用销轴联结 ;
    ▪ 基本臂 :6m 上节臂 +6m 下节臂 ;
    ▪ 中间臂 :3m×1、6m×1、9m×4 ; ▪ 主臂长度 :12m ~ 57m。
    固定副臂
    ▪ 桁架结构,主弦管采用高强度结构钢管,各臂节用销轴联结 ;
    ▪ 基本臂 :4.5m 上节臂 +4.5m 下节臂 ;
    ▪ 中间臂 :4.5m×2 ; ▪ 固定副臂长度 :9m ~ 18m ; ▪ 最长主臂 + 副臂 :48m 主臂 +18m 副臂。
    加长臂
    ▪ 焊接结构,通过销轴与主臂联结,用于副钩作业 ;
    ▪ 加长臂长度 :1.1m。
    起重钩
    ▪ 85t 起重钩,6 只滑轮(选配 5 滑轮 80t 吊钩);
    ▪ 45t 起重钩,3 只滑轮 ;
    ▪ 15t 吊钩,1 只滑轮 ;
    ▪ 9t 球钩。

    安装 / 工作模式切换开关
    ▪ 安装模式下,部分安全装置不起作用,以方便起重机安装 ;
    ▪ 工作模式下,所有安全限位装置均起作用。
    紧急停止
    ▪ 紧急情况下,按下停止按钮可以切断整机动力电源,停止全部动作。
    力矩限制器
    ▪ 独立的完全由计算机控制的安全控制系统,力矩限制器能自动检测出起重机所吊载的重量、工作半径及起重臂所处的角度,并显示出额定载荷、实际载荷、工作半径以及起重臂角度。在正常操作情况下,可以智能判断并自动切断起重机危险方向动作,并且具有黑匣子功能,记录超载吊重信息 ;
    ▪ 构成 :显示器、角度传感器、力传感器等。
    主、副提升防过卷装置
    ▪ 由安装在上节臂上的限位开关、重锤等组成,防止起重钩过度提升。当起重钩提升到高度上限时,限位开关动作,左控制面板上的蜂鸣器报警,同时故障指示灯闪烁,起重钩提升动作自动切断。
    主、副提升防过放装置
    ▪ 由安装在卷筒内的动作触发装置与接近开关组成,防止钢丝绳过度下放。当钢绳放至最后三圈附近时,接近开关动作,系统通过蜂鸣器报警、在显示器上显示报警信息,自动切断卷扬的下放动作。

    功能锁定
    ▪ 如果功能锁定手柄没有就位,所有其它功能操作手柄失效,可以避免上下车时因身体碰撞而产生的误操作。
    变幅卷筒锁定装置
    ▪ 设有变幅锁定开关,当不需要变幅卷扬动作时可以锁定,避免手柄误操作 ;变幅卷扬棘爪可随手柄自动开合,手柄回中位时,棘爪自动锁定卷筒,确保臂架在非工作状态安全停放。
    回转锁定装置
    ▪ 可以将起重机上下车锁定在前后、左右四个方位。
    起重臂限位装置
    ▪ 当起重臂的仰角达到最大设定角度时,蜂鸣器报警、起臂操纵被截止。此保护功能由力矩限制器、行程开关双级控制。
    起重臂防后倾装置
    ▪ 由嵌套钢管、弹簧等件组成,靠弹簧力缓冲主臂后倾能量,防止主臂后倾。
    起重臂角度指示牌
    ▪ 钟摆式的角度指示装置,固定在下节臂靠司机室侧,方便操作者查看。
    起重钩防脱卡
    ▪ 起重钩上均设有防止钢丝绳脱落的挡板。

    三色负载警示灯
    ▪ 负载警示灯分绿、黄、红三种颜色,同步显示即时负载。当实际载荷小于额定载荷的 90% 时“,绿灯”灯亮 ;当实际载荷大于额定载荷90% 而小于 100% 时“,黄灯”灯亮,预警灯闪亮并发出断续报警声 ;当实际载荷达到额定载荷的 100% 之时“,红灯”灯亮,预警灯闪亮并发出连续报警声 ;当实际载荷达到额定载荷的 100% 时,系统自动切断起重机向危险趋势的运行。
    工作警示灯
    ▪ 开机上电状态即可持续闪烁,对设备周边起到警示作用。
    回转指示装置
    ▪ 在行走或回转时,回转指示灯在闪烁。
    照明灯
    ▪ 配置司机室前方近光灯、前方角度可调远光灯、司机室内照明灯夜间照明设备,可以提高施工时能见度。
    后视镜
    ▪ 分别设置在司机室左侧及机罩前端扶手,方便监控整机后部状况。
    航标灯
    ▪ 安装在臂架顶部,臂架高空指示。

    风速仪
    ▪ 安装在臂架顶部,实时监测风速,并将数据传送至司机室,在显示器上显示。
    电子水平仪
    ▪ 在显示器上实时显示起重机的倾斜角度,超出设定值时自动报警,警示操作者。
    座椅连锁
    ▪ 操作人员离开座椅,所有操纵手柄不起作用,可以避免因上下车时身体碰撞而产生的误操作。
    发动机功率极限载荷调节及失速保护
    ▪ 控制器对发动机功率进行监控,防止发动机憋车及失速。
    发动机状态监控
    ▪ 可以显示发动机冷却水温、燃油量、累计工作时间、机油压力、发动机转速、蓄电池充电状况、电压等。
    监控系统
    ▪ 标配远程监控 :可实现 GPS 卫星定位,GPRS 数据传送,设备使用状态查询、统计,运行数据监测、分析,对故障远程诊断。

    三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机 三一重工 SCC850A履带起重机三一重工 SCC850A履带起重机



    产品亮点
    全球化运输性能,运输成本低。
    系统参数匹配适应性更强。
    新一代智能化驾驶室,操控舒适。
    控制系统安全智能化程度更高。
    可选配主副卷自由落钩。



    参数
    主臂工况
    最大额定起重量:85t
    最大起重力矩:350t.m
    主臂长度:12 ~ 57m
    主臂变幅角度:30 ~ 80°
    速度数据
    主、副卷扬绳速:0~135m/min
    主变幅卷扬绳速(第3 层):0~75m/min
    回转速度:0~2.5rpm
    行走速度:0~1.7km/h
    运输参数
    基本臂重量:75t
    后配重重量:27.6t
    主机运输重量(带履带架、下节臂):40t
    主机运输重量(不带履带架和下节臂):24.6t
    主机运输尺寸(带履带架、下节臂)长× 宽× 高:12500×3450×3400mm
    主机运输尺寸(不带履带架和下节臂)长× 宽× 高:8450×3000×3100mm
    发动机
    型号\ 排量:ISUZU 6HK1\7.79\L
    额定功率/ 转速:212/2000kW/ rpm
    固定副臂工况
    最大额定起重量:8t
    副臂长度:9 ~ 18m
    最长 主臂+ 副臂:48+18m
    钢丝绳
    主提升绳:直径× 长度:22×240φmm×m
    副提升绳:直径× 长度:22×150φmm×m
    主、副提升额定单绳力:8t
    其他参数
    平均接地比压(基本臂):0.082MPa
    爬坡能力:30%
    品牌
