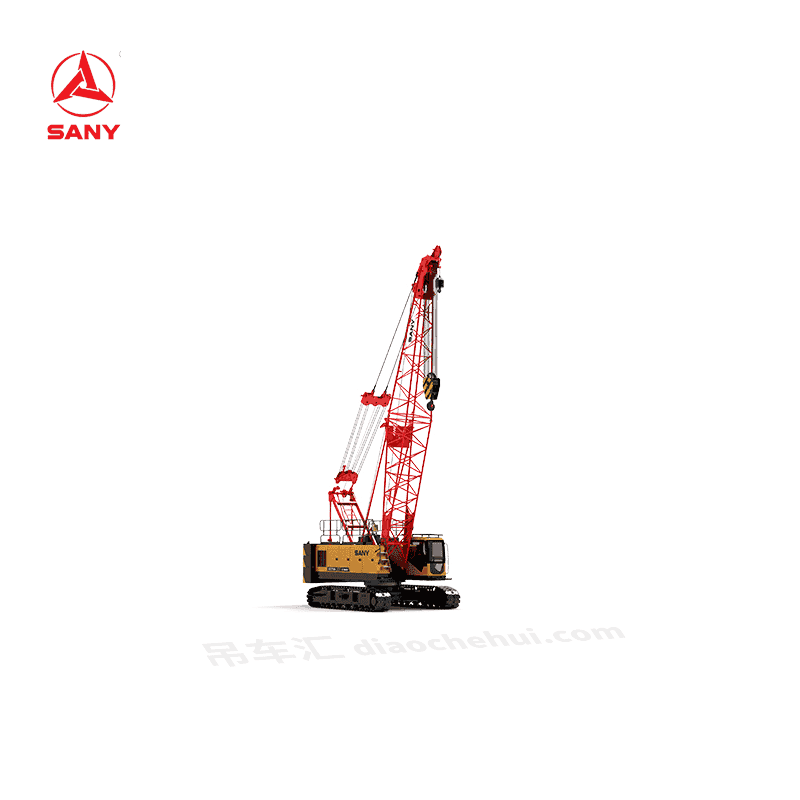

三一重工 SCC750A履带起重机

最大起重量:75t
臂架长度:12 ~ 57m
最大起重力矩:288t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    发动机
    ▪ 型号 :ISUZU 6HK1 柴油机 ; ▪ 类型 :四冲程,水冷,直列 6 缸,直喷,涡轮增压,中冷。满足欧洲非公路第 III 阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :7.79L ; ▪ 额定功率 :212kW/2000rpm ; ▪ 使用功率 :200kW/1800rpm ; ▪ 最大扭矩 :1080N·m/1500rpm ; ▪ 启动装置 :24V-5.0kW ; ▪ 散热器 :铝板翅式散热器芯体 ;
    ▪ 空气滤清器 : 干式空滤系统带有主滤芯、安全滤芯和阻力指示器。
    ▪ 手油门 :档位式手油门,电动 ;
    ▪ 燃油滤清器 :可更换纸质滤芯 ;
    ▪ 蓄电池 :2 个 12Vx180Ah 容量电池,串联 ;
    ▪ 燃油箱 :400L。

    电气控制系统
    ▪ 采用三一自主研发 SYIC- Ⅱ集成控制系统,系统集成度高,操作精准,质量可靠 ;
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯 ;
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、吊重情况和臂架角度等工作参数及工作状态。

    液压系统
    ▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源 ;
    ▪ 齿轮泵 : 双联齿轮泵 , 用于回转、散热和控制回路 ;
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用无级可调变量柱塞马达。操作元件采用两个十字液控手柄和一个双联行走脚踏控制阀,用于比例控制各个执行元件 ;
    ▪ 冷却方式 :空冷热交换器,翅式内芯,采用多级冷却 ;
    ▪ 过滤器 :大流量、高过滤精度过滤器,带旁通阀和发讯器,可提醒及时更换滤芯 ;
    ▪ 系统最大压力 :32MPa ; ▪ 主、副提升、变幅和行走系统 :32MPa ; ▪ 回转系统 :20MPa ; ▪ 控制系统 :5MPa ; ▪ 液压油箱容量 :460L。

    三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机

    三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机 三一重工 SCC750A履带起重机三一重工 SCC750A履带起重机





    产品亮点
    全球化运输性能,运输成本低。
    系统参数匹配适应性更强。
    新一代智能化驾驶室,操控舒适。
    控制系统安全智能化程度更高。
    可选配主副卷自由落钩。



    参数

    主臂工况
    最大额定起重量:75t
    最大起重力矩:288t m
    主臂长度:12 ~ 57m
    主臂变幅角度:30 ~ 80°
    速度数据
    主、副卷扬绳速:0~135m/min
    主变幅卷扬绳速(第3 层):0~80m/min
    回转速度:0~2.5rpm
    行走速度:0~1.7km/h
    运输参数
    基本臂重量:67t
    后配重重量:25t
    主机运输重量(带履带架、下节臂):39.2t
    主机运输重量(不带履带架):23.9t
    主机运输尺寸(带履带架、下节臂)长× 宽× 高:12500×3200×3400mm
    主机运输尺寸(不带履带架)长× 宽× 高:12500×3000×3100mm
    发动机
    型号\ 排量:ISUZU 6HK1\7.79\L
    额定功率/ 转速:212/2000kW/ rpm
    固定副臂工况
    最大额定起重量:7.5t
    副臂长度:9 ~ 18m
    最长 主臂+ 副臂:45+18m
    钢丝绳
    主提升绳:直径× 长度:φ22×240φmm×m
    副提升绳:直径× 长度:φ22×150φmm×m
    主、副提升额定单绳力:7.5t
    其他参数
    平均接地比压(基本臂):0.075MPa
    爬坡能力:30%
