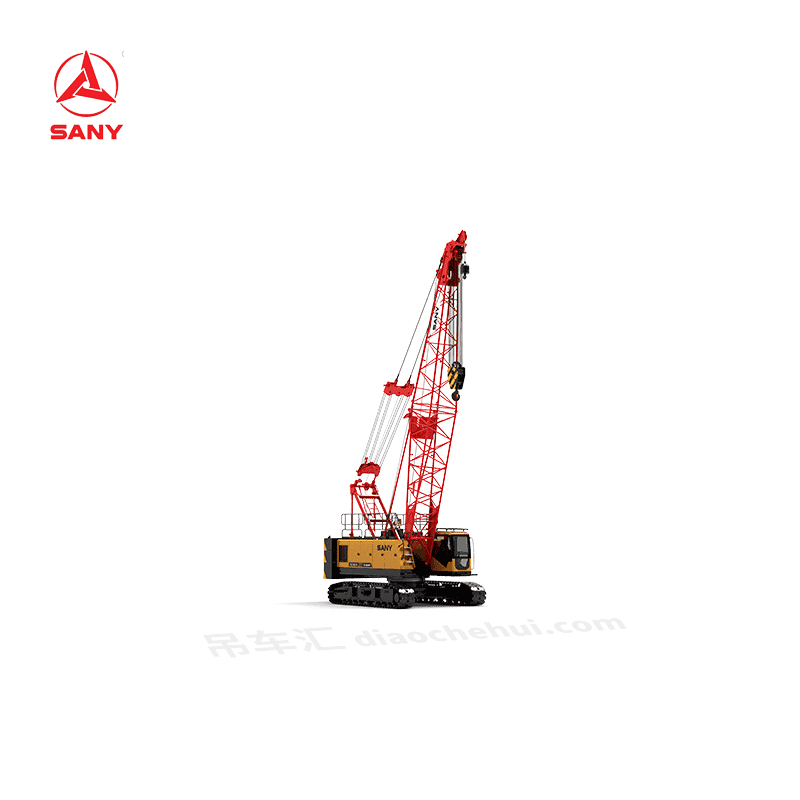

三一重工 SCC600A履带起重机

最大起重量:60t
臂架长度:13~52m
最大起重力矩:222t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    专家快评:SCC600A履带起重机,广泛应用于楼房、工厂、地铁、桥梁、管道、港口等领域的吊装及基础施工。针对不同市场需求,在主要的技术性能上进行了优化提升。
    最大起重量:60t
    臂架长度:13~52m
    最大起重力矩:222t·m



    发动机

    ▪ 型号 :ISUZU 6HK1 柴油机 ;
    ▪ 类型 :四冲程,水冷,直列 6 缸,直喷,涡轮增压,中冷。满足欧洲非公路第 III 阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :7.79L ; ▪ 额定功率 :212kW/2000rpm ; ▪ 使用功率 :200kW/1800rpm ; ▪ 最大扭矩 :1080N·m/1500rpm ; ▪ 启动装置 :24V-5.0kW ; ▪ 散热器 :铝板翅式散热器芯体 ;
    ▪ 空气滤清器 : 干式空滤系统带有主滤芯、安全滤芯和阻力指示器 ;
    ▪ 手油门 :档位式手油门,电动 ;
    ▪ 燃油滤清器 :可更换纸质滤芯 ;
    ▪ 蓄电池 :2 个 12Vx180Ah 容量电池,串联 ;
    ▪ 燃油箱 :400L。

    电气控制系统

    ▪ 采用三一自主研发 SYIC- Ⅱ集成控制系统,系统集成度高,操作精准,质量可靠 ;
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯 ;
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、吊重情况和臂架角度等工作参数及工作状态。

    液压系统

    ▪ 主泵 :采用三个开式变量柱塞泵 , 为整机主执行元件提供油源 ;
    ▪ 齿轮泵 : 两种单联齿轮泵 , 用于散热和控制回路 ;
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用无级可调变量柱塞马达。操作元件采用一个三联一字液控手柄、一个双联行走液控手柄和一个十字液控手柄,用于比例控制各个执行元件 ;
    ▪ 冷却方式 :空冷热交换器,翅式内芯,采用多级冷却 ;
    ▪ 过滤器 :大流量、高过滤精度过滤器,带旁通阀和发讯器,可提醒及时更换滤芯 ;
    ▪ 系统最大压力 :32MPa ; ▪ 主、副提升、变幅和行走系统 :32MPa ; ▪ 回转系统 :32MPa ; ▪ 控制系统 :5MPa ; ▪ 液压油箱容量 :460L。
    主、副提升机构
    ▪ 主、副卷扬单独驱动,卷筒由卷扬马达通过减速机直接驱动。操纵卷扬手柄,可以实现卷筒的两个方向转动,即吊钩的提升和下降动作,同时具有良好的微速性能 ;
    ▪ 折线式卷筒多层缠绕保证不乱绳 ;
    ▪ 可选配主副卷自由落钩。
    驾驶室与控制
    ▪ 新颖设计的驾驶室,造型、内饰美观,大面积玻璃窗 ;带有近光前照灯、后视镜,视野更加开阔 ;安装有冷暖空调、收音机 ;座椅、操纵手柄、各控制按钮布置均按人机工程学设计,使操作更舒适 ;
    ▪ 驾驶室配置 :采用集成 10.4 寸触摸屏 , 可编程智能按键开关,可选配振动手柄,人机对话界面更完美 ;
    ▪ 扶手箱 :左、右扶手箱上安装操纵手柄、电气开关、急停开关以及点火开关等。扶手箱可以随座椅进行调节 ;
    ▪ 座椅 :悬浮式、多方式多级调节型座椅,带卸荷开关 ;
    ▪ 空调 :冷暖风,优化风道、风口 ;
    ▪ 显示器可同时显示多个监视画面,带倒车影像功能。可实现对各卷扬机构钢丝绳缠绕情况、配重后方的状态及设备周围的情况的实时监控。
    配重
    ▪ 采用托盘、配重块的叠加方式,便于组合和拆装、运输 ;
    ▪ 后配重总重量 :约 16t ; ▪ 后配重组成 :托盘 6.59t×1、左配重块一 2.35t×1、右配重块一2.27t×1,左配重块二 2.43t×1、右配重块二 2.43t×1。

    上车结构
    ▪ 高强度钢焊接框架结构,无变形扭转,零部件布局合理,便于维护服务。
    变幅机构
    ▪ 卷筒由变幅马达通过减速机直接驱动。操纵变幅手柄,可以实现卷筒的两个方向转动,即实现了起重臂的起臂和落臂动作 ;
    ▪ 折线式卷筒的设计能保证多层缠绕不乱绳。
    回转机构
    ▪ 回转制动采用湿式、弹簧加载片式常闭制动器,弹簧力制动 ;
    ▪ 回转系统带具有三种工作模式适用不同工况。回转启停冲击小,控制平稳,微动性卓越。 自由滑转功能和坡道回转控制功能,制动更平稳 ;
    ▪ 回转驱动 :内啮合式回转驱动,可进行 360°回转,最大回转速度3.5r/min。最大驱动压力可达 32MPa ; ▪ 回转锁定 :油缸式锁定装置,保证在工作完毕或运输时,上车能在四个方向锁定,方便可靠 ;
    ▪ 回转支承 : 单排球式回转支承

    下车结构
    ▪ 两侧履带架采用独立的行走驱动装置,由行走马达通过减速机、驱动轮来实现整机直线行走、转向。
    履带伸缩
    ▪ 通过油缸伸缩实现履带架伸出展开和缩回,正常工作时履带必须处于展开状态,无重量超限运输时可以缩回履带,带履带架整体运输主机。
    履带张紧
    ▪ 采用千斤顶推导向轮,通过调节垫片来调整履带的张紧度。
    履带板
    ▪ 高强度合金铸钢履带板,寿命更长,宽度 762mm,数量 59 块 ×2。



    三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机

    三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机 三一重工 SCC600A履带起重机



    产品亮点

    全球化运输性能,运输成本低。
    系统参数匹配适应性更强。
    新一代智能化驾驶室,操控舒适。
    控制系统安全智能化程度更高。
    可选配主副卷自由落钩。



    参数

    主臂工况
    最大额定起重量:60t
    最大起重力矩:222t·m
    主臂长度:13~52m
    速度数据
    主、副卷扬绳速(第1 层):120m/min
    主变幅卷扬绳速(工作层):95m/min
    回转速度:0~3.5rpm
    行走速度:0~2.0km/h
    运输参数
    基本臂重量:50t
    后配重重量:16t
    主机运输重量(带履带架、下节臂):32.3t
    主机运输尺寸(带履带架、下节臂)长× 宽× 高:12200×3000×3200mm
    发动机
    型号/ 排量:6HK1\7.79\L
    额定功率/ 转速:212/2000kW/ rpm
    固定副臂工况
    最大额定起重量:7t
    副臂长度:6.1~15.25m
    最长主臂+ 副臂:43+15.25m
    钢丝绳
    主提升钢丝绳: 直径× 长度:22×180φmm×m
    副提升钢丝绳: 直径× 长度:22×130φmm×m
    主、副提升额定单绳拉力:7t
    其他参数
    平均接地比压(基本臂):0.065MPa
    爬坡能力:40%
