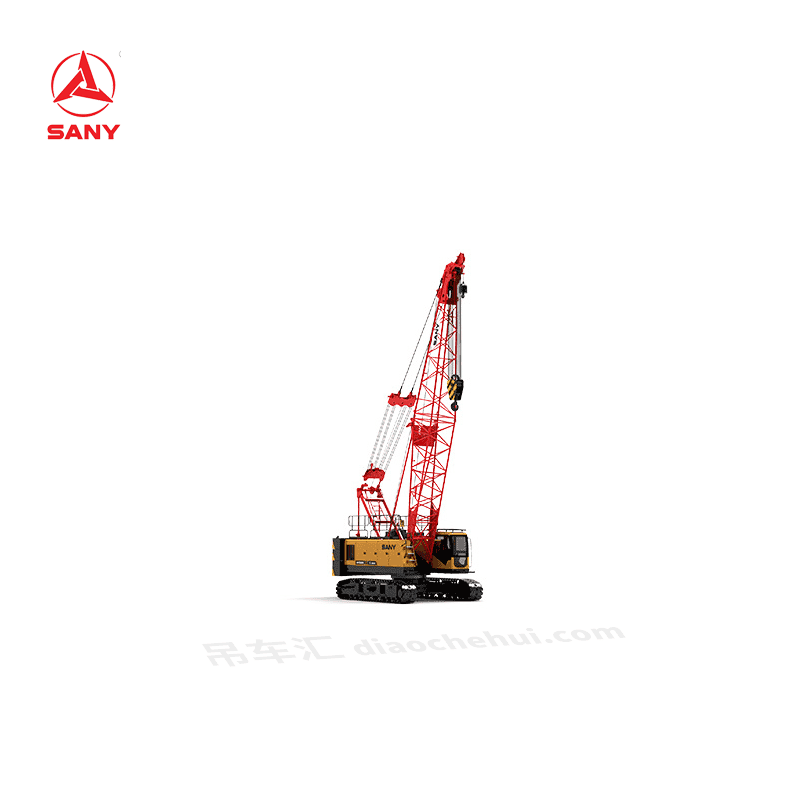

三一重工 SCC550A履带起重机

最大起重量:55t
臂架长度:13 ~ 52m
最大起重力矩:203.5t·m

查询经销商报价

请选择区域:

made by imhunk

专家快评:SCC550A履带起重机,广泛应用于楼房、工厂、地铁、桥梁、管道、港口等领域的吊装及基础施工。针对不同市场需求,在主要的技术性能上进行了优化提升。
最大起重量:55t
臂架长度:13 ~ 52m
最大起重力矩:203.5t·m

舒适性

▪ 采用全密封式钢框架式结构,正面、侧面及顶部均安装有大面积高强度钢化玻璃,透光性好,驾驶室内宽敞明亮,视野更开阔,隔音降噪性能更好。悬浮式、多自由度调节型座椅,为操作手提供最舒适的驾坐体验。冷暖空调出风口设计更合理。采用集成 8.4 寸触摸屏、可编程智能按键开关,人机对话界面更完美。左扶手箱安装有回转 \ 副卷液控十字手柄、控制开关、急停、收音机、空调面板等,右扶手箱安装有主卷 \ 变幅液控十字手柄,以及点火、发动机油门调速等控制旋钮。前置行走脚踏及行走操纵杆。客户感受体验更加人性化。

闭路监视系统

▪ 可选配摄像头监控系统,可实现对卷扬机构钢丝绳缠绕情况、配重后方的状态及设备周围的情况的实时监控。

发动机

▪ 厂家规格 :QSB5.9-C210 ( 国 3) ; ▪ 额定功率 :154kW/2200rpm ; ▪ 总排量 :5.9L ; ▪ 最大扭矩 :820N · m/1400rpm ; ▪ 启动马达 :24V-6.0kW ; ▪ 蓄电池 :两个 12V 大容量电池,串联 ;
▪ 燃油箱 :400L。

电气控制系统

▪ 采用三一自主研发 SYIC-2 集成控制系统,系统集成度高,操作精准。控制系统主要由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。
▪ 主要电气元件采用国际或行业内知名品牌,可在高寒、高温、高原及风沙恶劣环境中稳定运行。
▪ 控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯。

液压系统

▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源。
▪ 齿轮泵 :双联齿轮泵 , 用于回转、散热和控制回路。
▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用变量柱塞马达。操作元件采用两个十字液控手柄,一个双联行走脚踏控制阀,用于比例控制各个执行元件。
▪ 系统最大压力 :
主、副、变副卷扬和行走系统 :32MPa
回转系统 :20MPa
控制系统 :4.5MPa

▪ 液压油箱容量 :460L

回转机构

▪ 内啮合式回转驱动,可进行 360°回转。
▪ 回转锁定 :备有回转锁定装置,在工作完毕或运输时,上车转台能可靠锁定。
▪ 回转支承 :单排球式回转支承。
▪ 回转速度 : 0 ~ 1.9rpm。

三色负载警示灯

▪ 负载警示灯分绿、黄、红三种颜色,同步显示即时负载。当实际载荷小于额定载荷的 90% 时“,绿灯”灯亮 ;当实际载荷大于额定载荷90% 而小于 100% 时“,黄灯”灯亮,预警灯闪亮并发出断续报警声 ;当实际载荷达到额定载荷的 100% 之时“,红灯”灯亮,预警灯闪亮并发出连续报警声 ;当实际载荷达到额定载荷的 100% 时,系统自动切断起重机向危险趋势的运行。

工作警示灯

▪ 开机上电状态即可持续闪烁,对设备周边起到警示作用。

回转指示装置
▪ 在行走或回转时,回转指示灯在闪烁。

照明灯
▪ 配置司机室前方近光灯、前方角度可调远光灯、司机室内照明灯夜间照明设备,可以提高施工时能见度。

后视镜
▪ 分别设置在司机室左侧及机罩前端扶手,方便监控整机后部状况。

航标灯
▪ 安装在臂架顶部,臂架高空指示。

风速仪
▪ 安装在臂架顶部,实时监测风速,并将数据传送至司机室,在显示器上显示。

电子水平仪
▪ 在显示器上实时显示起重机的倾斜角度,超出设定值时自动报警,警示操作者。

座椅连锁
▪ 操作人员离开座椅,所有操纵手柄不起作用,可以避免因上下车时身体碰撞而产生的误操作。发动机功率极限载荷调节及失速保护控制器对发动机功率进行监控,防止发动机憋车及失速。

发动机状态监控
▪ 可以显示发动机冷却水温、燃油量、累计工作时间、机油压力、发动机转速、蓄电池充电状况、电压等。

监控系统
▪ 标配远程监控 :可实现 GPS 卫星定位,GPRS 数据传送,设备使用状态查询、统计,运行数据监测、分析,对故障远程诊断。





三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机

三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机 三一重工 SCC550A履带起重机





产品亮点

全球化运输性能,运输成本低。
系统参数匹配适应性更强。
新一代智能化驾驶室,操控舒适。
控制系统安全智能化程度更高。
可选配主副卷自由落钩。



参数

主臂工况
最大额定起重量:55t
最大起重力矩:203.5t·m
主臂长度:13 ~ 52m
速度数据
主、副卷扬绳速(第1 层):130m/min
主变幅卷扬绳速(第3 层):80m/min
回转速度:1.9rpm
行走速度:1.3/1.0km/h
运输参数
基本臂重量:50t
后配重重量: 16t
主机运输重量(带履带架、下节臂):32.3 t
主机运输尺寸(带履带架、下节臂)长× 宽× 高:12200×3000×3300mm
发动机
型号\ 排量:QSB5.9-C210\5.9 L
额定功率/ 转速:154/2200kW/ rpm
固定副臂工况
最大额定起重量:7t
副臂长度:6.1 ~ 15.25m
最长 主臂+ 副臂:43+15.25m
钢丝绳
主提升绳:直径× 长度 22φmm×180m
副提升绳:直径× 长度 22φmm×130m
主、副提升额定单绳力:7t
其他参数
平均接地比压(基本臂):0.065 MPa
爬坡能力:40%
品牌

产品分类

起重量 (吨位类型)

50~100吨

起重高度

58.25米

底盘桥数

履带式

起重臂长

52米
