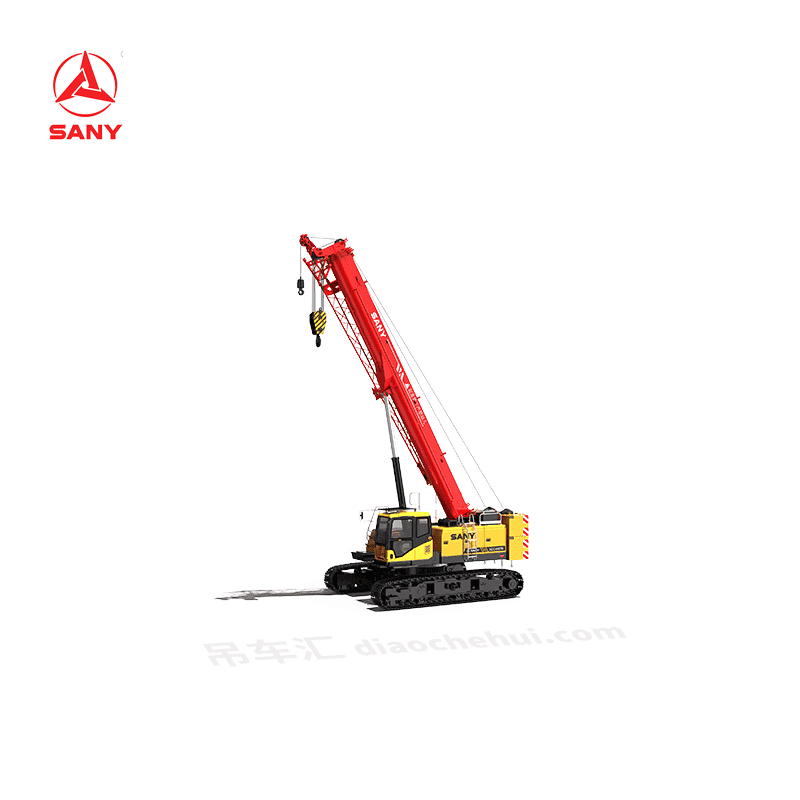

三一重工 SCC400TB伸缩臂履带起重机

最大起重量:40t
臂架长度:11~43m
最大起重力矩:150t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    专家快评:SCC400TB履带伸缩臂具有高配置、高性能和高可靠性,广泛适用于各种地面条件恶劣的工况,适合在地铁、隧道等工作空间狭小的环境施工。
    最大起重量:40t
    臂架长度:11~43m
    最大起重力矩:150t·m



    发动机
    ▪ 型号 :ISUZU 4HK1XKSC 柴油发动机 ;
    ▪ 类型 :四冲程,水冷,直列 4 缸,直喷,涡轮增压,中冷。满足欧洲非公路第Ⅲ阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :5.19L ; ▪ 额定功率 :133kW/2000rpm ; ▪ 最大扭矩 657N·m/1500rpm ; ▪ 启动装置 :24V-5.0kW ; ▪ 散热器 :铝板翅式散热器芯体 ;
    ▪ 空气滤清器 : 干式空滤系统带有主滤芯、安全滤芯和阻力指示器 ;
    ▪ 手油门 :档位式手油门,电动 ;
    ▪ 燃油滤清器 :可更换纸质滤芯 ;
    ▪ 蓄电池 :2 个 12Vx180Ah 容量电池,串联 ;
    ▪ 燃油箱 :400L。

    电气控制系统
    ▪ 采用三一自主研发 SYIC- Ⅱ集成控制系统,系统集成度高,操作精准,质量可靠 ;
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯 ;
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、吊重情况和臂架角度等工作参数及工作状态。

    液压系统
    ▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源 ;
    ▪ 齿轮泵 : 双联齿轮泵 , 用于回转和控制回路 ;
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用定量柱塞马达。
    操作元件采用 2 个十字液控手柄,一个臂架伸缩液控脚踏阀和一
    个双联行走脚踏控制阀,用于比例控制各个执行元件 ;
    ▪ 冷却方式 :空冷热交换器,翅式内芯,采用多级冷却 ;
    ▪ 过滤器 :大流量、高过滤精度过滤器,带旁通阀和发讯器,可提醒及时更换滤芯 ;
    ▪ 系统最大压力 :
    主、副提升和行走系统 :32Mpa ;
    变幅油缸提升 :32Mpa ;
    回转系统 :20Mpa ;
    控制系统 :5Mpa ;
    液压油箱容量 :680L。

    变幅机构
    ▪ 双作用单活塞杆液压缸,带安全平衡阀,变幅角度 :-2°~ 78°,采用自重落幅系统,降低能耗,提高落幅操作的平稳性。

    回转机构
    ▪ 回转制动采用湿式、弹簧加载片式常闭制动器,弹簧力制动 ;
    ▪ 回转系统带集成回转缓冲阀,具有自由滑转功能,回转启动和控制平稳,微动性卓越 ;
    ▪ 独特的回转缓冲设计,制动更平稳 ;
    ▪ 回转驱动 :外啮合式回转驱动,可进行 360°回转,最大回转速度2r/min。最大驱动压力可达 20MPa ; ▪ 回转锁定 :具有回转锁定装置,保证在工作完毕或运输时,上车能在前后两个方向锁定,方便可靠 ;
    ▪ 回转支承 :单排球式回转支承。

    配重
    ▪ 组合式配重块便于组合和拆装,可实现自装卸,运输更方便 ;
    ▪ 采用托盘、配重块的叠加方式,便于组合和拆装、运输 ;
    ▪ 后配重 :总重量 13t,选配配重自装卸功能 ;
    ▪ 提供不带配重吊载的分级载荷表。

    上车结构
    ▪ 高强度钢焊接框架结构,无变形扭转,零部件布局合理,便于维护服务。

    驾驶室与控制
    ▪ 新颖设计的驾驶室,造型、内饰美观,大面积玻璃窗,可上仰 20°视野更开阔 ;带有近光前照灯、后视镜,视野更加开阔 ;安装有冷暖空调、收音机 ;座椅、操纵手柄、各控制按钮布置均按人机工程学设计,使操作更舒适 ;
    ▪ 驾驶室配置 :采用集成大尺寸触摸屏,可选配振动手柄,人机对话界面更完美 ;
    ▪ 扶手箱 :左、右扶手箱上安装操纵手柄、电气开关、急停开关以及点火开关等。扶手箱可以随座椅进行调节 ;
    ▪ 座椅 :悬浮式、多方式多级调节型座椅,带卸荷开关 ;
    ▪ 空调 :冷暖风,优化风道、风口 ;
    ▪ 显示器可同时显示多个监视画面。可实现对各卷扬机构钢丝绳缠绕情况、配重后方的状态及设备周围的情况的实时监控。

    行走驱动
    ▪ 两侧履带架采用独立的行走驱动装置。由行走马达通过减速机、驱动轮来实现整机直线行走、转向,具有自动换向功能 ;
    ▪ 行走速度 :行走具有快慢速切换功能,快速可达 3km/h ; ▪ 爬坡能力 :45%。

    行走制动
    ▪ 内藏、湿式、弹簧加载片式常闭制动器,弹簧力制动,油压解除。

    履带伸缩
    ▪ 通过油缸伸缩实现履带架伸出展开和缩回,正常工作时履带处于展开状态,运输时可以缩回履带整体运输 ;
    ▪ 允许履带架在全伸、全缩状态下工作 , 提供两种状态的分级载荷表。

    履带张紧
    ▪ 带有辅助液压缸的弹簧张紧装置,通过充注黄油调节张紧度,弹簧可以在行驶过程中起到缓冲和保护的作用。

    转向系统
    ▪ 可实现单腿转向和原地转向。

    履带板
    ▪ 采用挖机三筋式链轨节履带板,材料为高强度合金铸钢,抓地力更强,寿命更长,能适应各种恶劣路面环境。宽度 700mm,数量 56块 ×2。

    支重轮
    ▪ 免维护支重轮。

    三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机三一重工 SCC400TB伸缩臂履带起重机 三一重工 SCC400TB伸缩臂履带起重机



    产品亮点

    适应性广:适用于地面条件恶劣,工作空间狭小的工况
    舒适性高:新一代智能化俯仰驾驶室,操控舒适
    成熟可靠:核心零部件应用国际顶级品牌,安全可靠



    参数

    主臂工况
    最大额定起重量:40t
    主臂长度:11~43m
    主臂角度:-2°~78°
    最大额定起重力矩:150t·m
    速度数据
    主副卷扬绳速:0~140m/min
    起重臂全起/ 落时间:35/45s
    起重臂全伸/ 缩时间:90/100s
    回转速度:0~2rpm
    空载行走速度:0~3.0km/h
    运输参数
    整机重量:48t
    最大单件运输重量:34t(拆配重、副臂、主、副钩)
    发动机
    运输尺寸(长× 宽× 高):13656×2990×3254mm
    固定副臂工况
    最长主臂+ 最长副臂:43+16m
    主、副臂夹角:0°, 15°, 30°
    钢丝绳
    直径:Φ16mm
    其他参数
    平均接地比压:0.08MPa
    最小回转半径:3986mm
    整机全长:14185mm
    整机宽度(缩回):4600 (2990)mm
    整机高度:3254mm
    主、从动轮中心距:4898mm
    履带板宽度:700mm
    品牌

    产品分类

    起重量 (吨位类型)

    25~50吨

    起重高度

    59米

    底盘桥数

    履带式

    起重臂长

    43米
