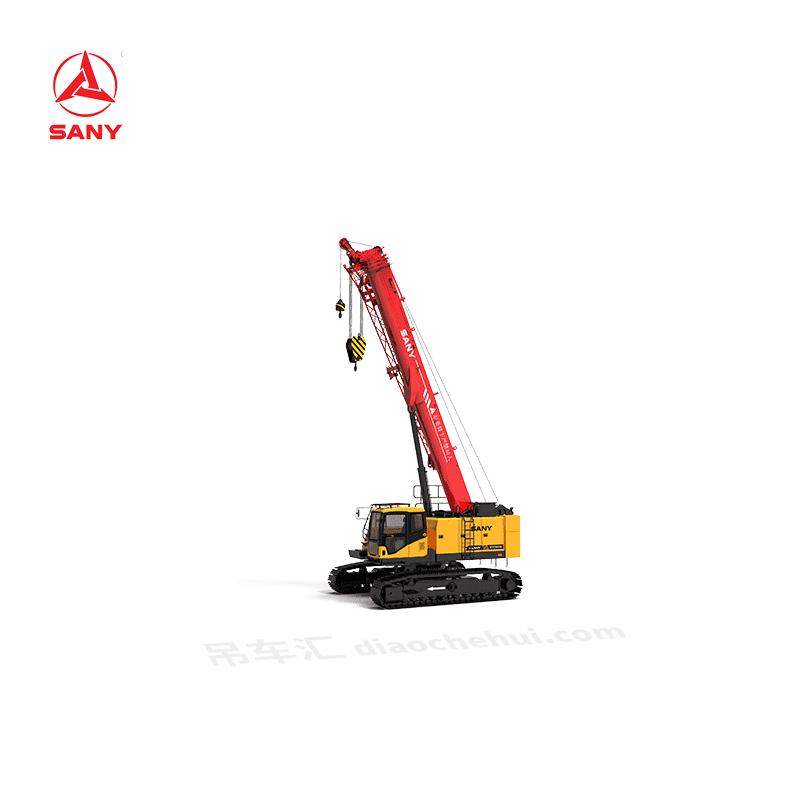

SCC350TB伸缩臂履带起重机

最大起重量:35t
臂架长度:10~31.5m
最大起重力矩:117.5t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    专家快评:SCC350TB履带伸缩臂具有高配置、高性能和高可靠性,广泛适用于各种地面条件恶劣的工况,适合在地铁、隧道等工作空间狭小的环境施工。
    最大起重量:35t
    臂架长度:10~31.5m
    最大起重力矩:117.5t·m



    发动机
    ▪ 型号 :ISUZU 4HK1XKSC 柴油发动机 ;
    ▪ 类型 :四冲程,水冷,直列 4 缸,直喷,涡轮增压,中冷。满足欧洲非公路第Ⅲ阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :5.19L ; ▪ 额定功率 :133kW/2000rpm ; ▪ 最大扭矩 :657N ·m/1500rpm ; ▪ 启动装置 :24V-5.0kW ; ▪ 散热器 :铝板翅式散热器芯体 ;
    ▪ 空气滤清器 : 干式空滤系统带有主滤芯、安全滤芯和阻力指示器 ;
    ▪ 手油门 :档位式手油门,电动 ;
    ▪ 燃油滤清器 :可更换纸质滤芯 ;
    ▪ 蓄电池 :2 个 12Vx180Ah 容量电池,串联 ;
    ▪ 燃油箱 :400L。
    电气控制系统
    ▪ 采用三一自主研发 SYIC- Ⅱ集成控制系统,系统集成度高,操作精准,质量可靠 ;
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯 ;
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、吊重情况和臂架角度等工作参数及工作状态。
    液压系统
    ▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源。
    ▪ 齿轮泵 : 双联齿轮泵 , 用于回转和控制回路 ;
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用定量柱塞马达。操作元件采用 2 个十字液控手柄,一个臂架伸缩液控脚踏阀和一个双联行走脚踏控制阀,用于比例控制各个执行元件 ;
    ▪ 冷却方式 :空冷热交换器,翅式内芯,采用多级冷却 ;
    ▪ 过滤器 :大流量、高过滤精度过滤器,带旁通阀和发讯器,可提醒及时更换滤芯 ;
    系统最大压力 :
    ▪ 主、副提升和行走系统 :32Mpa ; ▪ 变幅油缸提升 :32Mpa ; ▪ 回转系统 :20Mpa ; ▪ 控制系统 :5Mpa ; ▪ 液压油箱容量 :550L。



    SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机SCC350TB伸缩臂履带起重机 SCC350TB伸缩臂履带起重机



    产品亮点

    适应性广:适用于地面条件恶劣,工作空间狭小的工况
    运输便捷:符合全球3m运输标准,运输无需拆装履带,转场方便,运输成本低
    舒适性高:新一代智能化俯仰驾驶室,操控舒适
    成熟可靠:核心零部件应用国际顶级品牌,安全可靠



    参数

    主臂工况
    最大额定起重量:35t
    主臂长度:10~31.5m
    主臂角度:-2°~78°
    最大额定起重力矩:117.5t·m
    速度数据
    主副卷扬绳速:0~135m/min
    起重臂全起 / 落时间:48/44s
    起重臂全伸 / 缩时间:55/39s
    回转速度:0~2rpm
    空载行走速度: 0~3.0km/h
    运输参数
    整机重量:43t
    最大单件运输重量:32t(拆配重、副臂、主、副钩)
    运输尺寸(长 × 宽 × 高):12600x2990x3250mm
    发动机
    型号:ISUZU 4HK1XKSC
    额定功率:133/2000kW/rpm
    固定副臂工况
    最长主臂+ 最长副臂:31.5+13.7m
    主、副臂夹角: 0°, 15°, 30°
    钢丝绳
    直径:Φ 16mm
    其他参数
    平均接地比压:0.07MPa
    最小回转半径:3660mm
    品牌

    产品分类

    起重量 (吨位类型)

    25~50吨

    起重高度

    45米

    底盘桥数

    履带式

    起重臂长

    31.5米
