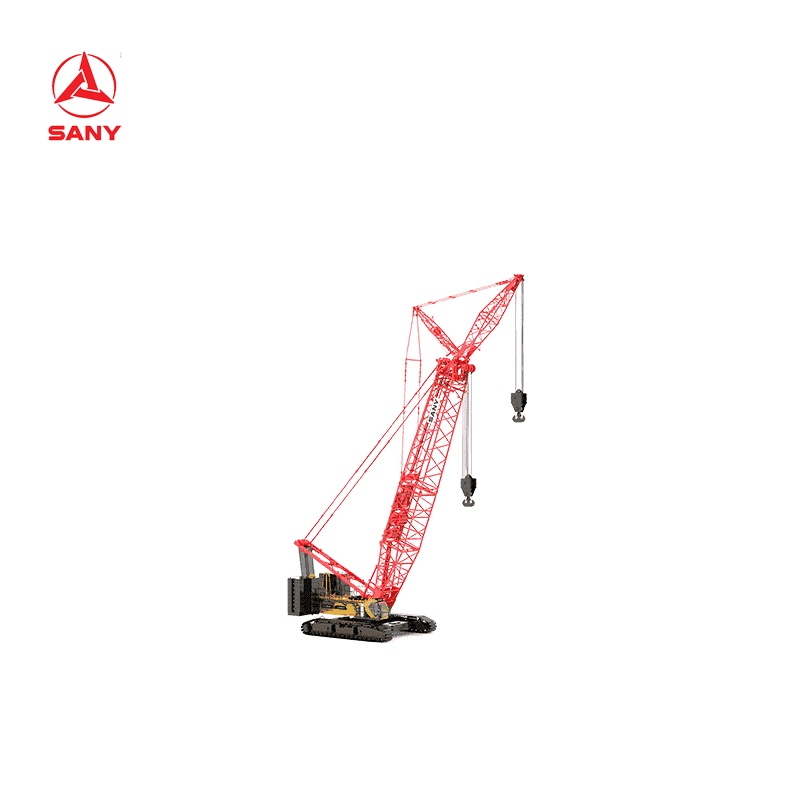

三一重工 SCC3500A履带起重机

最大起重量:350t
臂架长度:24 ~ 84m
最大起重力矩:4699t·m(带超起)

    查询经销商报价

    请选择区域:

    made by imhunk

    发动机
    ▪ 型号 :Cummins QSM11-C400 柴油机 ; ▪ 类型 :四冲程,水冷,直列 6 缸,直喷,涡轮增压,中冷。满足欧洲非公路第 III 阶段排放标准,符合中国非公路国 3 排放标准 ;
    ▪ 排量 :10.8L ; ▪ 额定功率 :298kW/1800rpm ; ▪ 最大扭矩 :1898N·m/1400rpm ; ▪ 启动装置 :24V-8.0kW ; ▪ 散热器 :铝板翅式散热器芯体 ;
    ▪ 空气滤清器 : 干式空滤系统带有主滤芯、安全滤芯和阻力指示器 ;
    ▪ 手油门 :档位式手油门,电动 ;
    ▪ 燃油滤清器 :可更换纸质滤芯 ;
    ▪ 蓄电池 :2 个 12Vx180Ah 容量电池,串联 ;
    ▪ 燃油箱 :900L

    电气控制系统
    ▪ 采用三一自主研发 SYIC- Ⅱ集成控制系统,系统集成度高,操作精准,质量可靠 ;
    ▪ 控制系统 :由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控管理系统等系统组成。控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯 ;
    ▪ 显示器 :可显示发动机转速、燃油量、机油压力、伺服压力、发动机工作时间、力矩限制器数据、接地比压、手柄功能设置、报警信息、故障自诊断等工作参数及工作状态 ;
    ▪ 远程监控系统 :全新开发的 APP,随时随地可以掌握设备状态,智能维护保养提醒、故障报警、施工数据推送、一键服务召请、设备健康管理等功能上线,让用户使用更加放心 ;
    ▪ 远程无线遥控系统 :可选配,操作所有主要机构和辅助油缸动作,配备显示器,可现实发动机及力矩限制器相关数据,让操作更加简单、方便、安全。

    液压系统
    ▪ 主泵 :采用开式变量柱塞泵 , 为整机主执行元件提供油源 ;
    ▪ 齿轮泵 : 1 个双联齿轮泵 , 用于油散马达及空调马达控制回路 ;
    ▪ 控制 :主泵采用负载敏感控制,卷扬马达采用无级可调变量柱塞马达。操作元件采用 2 个一字电控手柄和一个双联行走电控脚踏控制,用于比例控制各个执行元件 ;
    ▪ 冷却方式 :空冷热交换器,翅式内芯,采用多级冷却 ;
    ▪ 过滤器 :大流量、高过滤精度过滤器,带旁通阀和发讯器,可提醒及时更换滤芯 ;
    ▪ 系统最大压力 :
    ▪ 主、副提升、主副变幅、回转及行走系统 :33Mpa ; ▪ 伺服压力 :3.5Mpa ; ▪ 液压油箱容量 :815L。

    提升卷扬机构
    ▪ 变量液压马达驱动行星齿轮减速机来控制主提升、副提升的起升降落,同时具有良好的微动作性能,快速档可以实现主副提升快速动力提升 ;
    ▪ 变量液压马达能根据负载自动调整排量来实现最大的卷扬速度 ;
    ▪ 选用高品质抗旋转钢丝绳,吊装安全性高,使用寿命长 ;
    ▪ 折线式机加卷筒精度高、可靠性好,多层缠绕不乱绳 ;
    ▪ 选用袋式绳头使钢丝绳拆装方便、快捷。

    变幅卷扬机构
    ▪ 包括 :主臂变幅机构、副臂变幅机构,超起变幅机构 ;
    ▪ 各变幅装置采用折线式卷筒、由液压马达通过行星减速机驱动、可实现多种复合动作并具有良好的微速性能。

    回转机构
    ▪ 回转制动采用湿式、弹簧加载片式常闭制动器,弹簧力制动 ;
    ▪ 回转采用闭式系统具有自由滑转功能,回转启动和控制平稳,微动性卓越 ;
    ▪ 回转驱动 :外啮合式回转驱动,可进行 360°回转,最大回转速度1.5r/min。最大驱动压力可达 30MPa ; ▪ 回转锁定 :油缸式锁定装置,保证在工作完毕或运输时,上车能在四个方向锁定,方便可靠 ;
    ▪ 回转支承 : 三排滚柱式回转支承。

    驾驶室与控制
    ▪ 新颖设计的驾驶室,造型、内饰美观,大面积玻璃窗,可上仰 20°视野更开阔 ;带有近光前照灯、后视镜,视野更加开阔 ;安装有冷暖空调、收音机 ;座椅、操纵手柄、各控制按钮布置均按人机工程学设计,使操作更舒适 ;
    ▪ 驾驶室配置 :采用集成 10.4 寸触摸屏 , 双屏显示,标配振动手柄,人机对话界面更完美 ;
    ▪ 扶手箱 :左、右扶手箱上安装操纵手柄、电气开关、急停开关以及点火开关等。扶手箱可以随座椅进行调节 ;
    ▪ 座椅 :悬浮式、多方式多级调节型座椅,带卸荷开关 ;
    ▪ 空调 :冷暖风,优化风道、风口 ;
    ▪ 显示器可同时显示多个监视画面,带倒车影像功能。可实现对吊钩、行走区域、各卷扬机构钢丝绳缠绕情况的实时监控。

    配重
    ▪ 配重包括 :中央配重、主机后配重、超起配重、具体参数如下 :

    上车结构
    ▪ 高强度钢焊接框架结构,无变形扭转,零部件布局合理,便于维护服务。

    底座
    ▪ 液压油缸驱动动力销与履带架连接,易于安装和拆卸。高强度钢焊接框架结构。大底盘设计显著提高了整机的稳定性。中央配重40t,前后各 20t,可实现无线遥控自装卸。

    履带总成
    ▪ 履带架 :每个履带架都有独立的行走驱动装置。由液压行走马达驱动行星齿轮减速机,并通过驱动轮的传动来实现独立行走。行驶系统有快慢档速度 ;慢速,可提供足够的牵引力,实现 100% 带载行走 ;快速,可提供较快速度,提高转场效率。行走驱动也可实现无极变速 ;
    ▪ 履带板 :由三一铸造生产,采用先进铸造工艺,高强度、高耐磨性的材料制作而成,在设备上安装后,张紧程度可以通过液压千斤顶进行调节,调节垫片的位置达到理想的张紧度。

    工作重量
    ▪ 工作重量约为 333t,包括上车,下车,主机后配重,中央配重,24 米基本臂及 350t 吊钩。

    地面压力
    ▪ 带基本臂平均接地比压为 0.16MPa。

    爬坡能力
    ▪ 带基本臂爬坡能力 15%。

    作业设备
    ▪ 所有作业装置管材采用高强钢管,板材采用高强钢板,臂头和吊钩上的滑轮全部使用轧制焊接滑轮。
    主臂
    ▪ 臂架为中间等截面,两端变截面的空间桁架式结构,钢管焊接,臂架顶部与根部用钢板加强,更有利于传递载荷 ;
    ▪ 主臂的长度在基本臂(24m)与最大长度(84m)之间 ;
    ▪ 组成 :下节臂 12m×1、变径节臂 10.5m×1、连接节 1.5m×1、中间臂 6m×2、中间臂 12m×4。加长臂安装在主臂连接节上。
    固定副臂
    ▪ 固定副臂臂架两端为变截面,中间为等截面的空间桁架式结构,钢管焊接,臂架顶部与根部用钢板加强,更有利于传递载荷 ;
    ▪ 固定副臂长度为 9m ,12m 至 42m 之间,6m 递增 ;
    ▪ 组成 :下节臂 4.5m×1、中间臂 3m×1、中间臂 6m×1、中间臂12m×2、上节臂 4.5m×1。变幅副臂
    ▪ 变幅副臂臂架两端为变截面,中间为等截面的空间桁架式结构,钢管焊接,臂架顶部与根部用钢板加强,更有利于传递载荷 ;
    ▪ 变幅副臂长度为 24m 至 84m 之间,6m 递增 ;
    ▪ 组成 :下节臂 10.5m×1、变径节臂 6m×1、中间臂 6m×2、中间臂12m×4、上节臂 7.5m×1 ; ▪ 加长臂安装在副臂上节臂上。
    超起装置
    ▪ 超起桅杆臂架两端为变截面,中间为等截面的空间桁架式结构,钢管焊接,臂架顶部与根部用钢板加强,更有利于传递载荷 ;
    ▪ 超起桅杆长度为 30m ; ▪ 组成 :下节臂 12m×1、中间臂 6m×1、上节臂 12m×1。
    吊钩
    ▪ 共有 6 种吊钩可供选择,具体参数如下 :

    力矩限制器
    ▪ 采用三一自主研发的力矩限制器,通过 CAN 总线与其它控制器组成网络,实现安全可靠的控制。力矩限制器能自动检测出起重机所吊载的重量及起重臂所处的角度,并能显示出其额定载重量和
    实际载荷工作半径、吊钩的允许高度 ;
    ▪ 力矩限制器系统由大屏幕彩色显示器、主机、角度传感器、拉力传感器和压力传感器等组成。
    主、副吊钩防过卷装置
    ▪ 用于防止吊钩过提升。当起重钩提升到一定高度时,限位开关动作,控制系统自动切断起重钩的提升动作,同时显示器及蜂鸣器报警,此时只能进行起重钩下降的操作,从而防止起重钩过卷现象出现。
    主、副吊钩防过放装置
    ▪ 用于防止卷扬钢丝绳的过放。当钢丝绳放至最后三圈时,限位开关动作,控制系统自动切断放绳动作,同时显示器及蜂鸣器报警,此时只能进行收绳操作,从而防止起重钩过放现象出现。
    安装模式 / 工作模式切换开关
    ▪ 安装模式下,部分安全装置不起作用(如副臂下限位、力矩限制器臂架角度限位、超载等),以方便起重机安装 ;
    ▪ 工作模式下,所有安全装置均起作用。

    起重臂限位装置
    ▪ 主臂仰角大于 85°,副臂仰角大于 75°时,相应的限位开关动作,控制系统自动切断臂架起升动作,同时显示器及蜂鸣器报警。此时相应变幅卷扬起升操作不起作用,但下降操作可以实现 ;
    ▪ 当主臂下放角度小于 30°时,副臂角度小于 15°时,控制系统将自动切断臂架下降动作,同时显示器及蜂鸣器报警。此时相应臂架下降操纵将被限制,此保护功能由力矩限制器自动控制。
    起重臂防后倾装置
    ▪ 主臂及超起桅杆各有一对防后倾油缸,臂架向后倾斜时需克服防后倾油缸的高压,臂架向前摆出时液压系统自动补充高压油,张紧臂架,防止臂架在工作过程中振动及后倾 ;
    ▪ 副臂固定桅杆有一对防后倾油缸,副臂变幅桅杆有一对油气缸防止桅杆后倾及张紧副臂变幅钢丝绳。
    提升机构制动器
    ▪ 各提升制动器采用弹簧加载常闭式片式制动器,制动力大、免维护、使用安全可靠,寿命长。
    闭路监视系统
    ▪ 可以监视各提升机构钢丝绳缠绕情况、超起配重的状态及设备周围的情况。
    故障自诊断系统
    ▪ 可以根据故障代码方便地排除故障。

    黑匣子
    ▪ 可以将司机的操作及设备的运行数据记录下来。并可根据设备的实际运行情况,对设备的剩余使用情况和寿命进行分析。
    航标灯
    ▪ 安装在臂架顶部,夜间高空警示。
    风速仪
    ▪ 安装在臂架顶部,实时监测风速,并在监视器上显示。
    电子水平仪
    ▪ 在监视器上实时显示起重机的倾斜角度,保护起重机的安全运行。
    防雷击保护装置
    ▪ 包括防雷接地装置与电涌保护装置,可有效防止雷击时,电气系统元器件的伤害与对工作人员的伤害。
    起重臂角度指示牌
    ▪ 钟摆式的角度指示装置,固定在下节臂一侧。
    起重钩防脱卡
    ▪ 起重钩上安装有防止钢绳脱落的挡板。

    回转及行走警报
    ▪ 回转及行走时,报警喇叭按一定频率鸣叫,对起重机周围的人员进行警示提醒。
    操纵解除
    ▪ 拉起司机室座椅右侧的功能锁定杆或操作人员离开座椅,所有操纵手柄不起作用,可以避免因上下车时身体碰撞而产生的误操作。
    发动机功率极限载荷调节及失速保护
    ▪ 控制器对发动机功率进行监控,防止发动机憋车及失速。
    发动机状态监控
    ▪ 可以显示发动机冷却水温、燃油量、累计工作时间、机油压力、发动机转速、蓄电池充电状况、电压等。
    应急操作系统
    ▪ 电路独立的应急操作盒,通过接插件与电控柜连接。遇到紧急情况,提升、变幅、回转、行走等主要操作均可实现。
    远程监控系统
    ▪ 进行运行数据监测,对运行数据进行分析,从而对故障远程诊断,及时解决问题。
    紧急停止按钮
    ▪ 起重机突然失控等紧急情况下,按下紧急停止按钮,提升、变幅、回转及行走等动作均紧急制动,发动机停车。



    三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机三一重工 SCC3500A履带起重机 三一重工 SCC3500A履带起重机







    产品亮点
    主臂长度20m-84m,6m递增,混合臂(HJ)48m-10m2,(HJDB)72m-126m;
    变幅副臂长24m-84m,可安装在36m-84m的主臂上,最长主臂+副臂组合为84m+84m;
    固定副臂长9m-42m,可安装在24m-66m的主臂上,最长主臂+副臂组合为66m+42m;
    安全可靠:主要受力结构件选用高强度钢板WQ890D,回转支承选用大滚道直径,作业安全可靠;
    作业高效:最大卷扬速度达 140m/min,作业高效;
    结构可靠:结合有限元分析计算,充分考虑安全余量,提升结构强度和刚性,减小应力集中,满足恶劣的施工环境;
    动力强劲:采用康明斯298kW发动机,噪声、油耗低,动力十足。

    参数
    主臂工况
    最大额定起重量:350t
    最大额定起重力矩( 带超起) :4699t·m
    最大额定起重力矩:2359t·m
    主臂长度(H):24~84m
    速度数据
    主卷单绳最大绳速:0~140m/min
    副卷单绳最大绳速:0~140m/min
    主变幅单绳最大绳速:(0~65)×2m/min
    副变幅单绳最大绳速:0~100m/min
    超起变幅单绳最大绳速:0~100m/min
    回转速度(空载):0~1.5r/min
    行走速度:0~1km/h ( 高速)/0~0.35km/h ( 低速)
