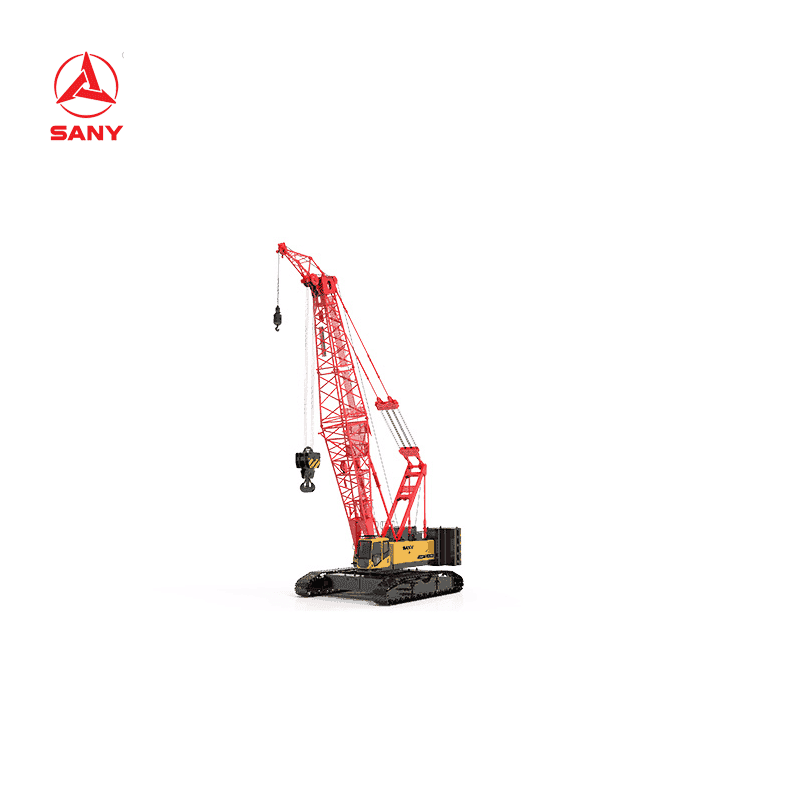

三一重工 SCC1350A履带起重机

最大起重量:135t
臂架长度:16 ~ 76m
最大起重力矩:668t·m

    查询经销商报价

    请选择区域:

    made by imhunk

    舒适性
    采用全密封式钢框架式结构,正面、侧面及顶部均安装有大面积高强度钢化玻璃,具有良好的透光性。驾驶室内宽敞明亮,视野更加开阔,隔音降噪性能更好。带减震、悬浮式、多自由度调节型座椅,为操作手提供最舒适的驾坐体验。冷暖空调出风口设计更合理,满足人体全方位的温度感受。采用集成 10.4 寸触摸屏、可编程智能按键开关以及可选配振动手柄,人机对话界面更完美。左扶手箱安装有回转 \ 副卷液控十字手柄、控制开关、急停、收音机、空调面板等,右扶手箱安装有主卷 \ 变幅液控十字手柄,,以及点火、发动机油门调速、卷扬调速等控制旋钮,客户感受体验更加人性化及更符合国际主流中小吨位产品的习惯。

    闭路监视系统
    ▪ 显示器最多可同时显示四个监视画面。可实现对各卷扬机构钢丝绳缠绕情况、配重后方的状态及设备周围的情况实时监控。

    发动机
    ▪ 康明斯 ( 国三排放标准 ) ; ▪ 额定功率 242Kw ; ▪ 额定转速为 2100rpm ; ▪ 最大输出扭矩 1385N · m ; ▪ 最大输出扭矩时转速 1500rpm。

    电气控制系统
    ▪ 采用三一自主研发集成控制系统,系统集成度高,操作精准,质量可靠。控制系统主要由电源系统、发动机系统、主控制系统、力矩限制器系统、辅助系统以及安全监控等系统组成 ;
    ▪ 主要电气元件采用国际或行业内知名品牌,质量可靠,可在高寒、高温、高原及大风沙恶劣环境中稳定运行 ;
    ▪ 控制器、显示器、发动机之间应用 CAN 总线技术进行数据通讯。

    液压系统
    ▪ 主泵 :采用大排量开式变量柱塞泵 , 为整机主执行元件提供油源。
    ▪ 齿轮泵 :双联齿轮泵 , 用于回转、散热和控制回路。
    ▪ 控制 :主泵采用电比例正流量控制,卷扬马达采用变量柱塞马达。操作元件采用两个十字液控手柄,一个双联行走脚踏控制阀,用于比例控制各个执行元件。
    ▪ 系统最大压力 :
    主、副、变卷扬和行走系统 :32MPa
    回转系统 :21MPa
    控制系统 :4.5MPa

    ▪ 液压油箱净容量 :460L。

    回转机构
    ▪ 三排滚柱式回转支承 , 大排量单马达减速机驱动 ;回转速度为0-2.2r/min ;具有中位自由滑转功能,可以提供 360°回转。

    三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机 三一重工 SCC1350A履带起重机



    产品亮点
    全球化运输性能,运输成本低。
    高效自装卸系统,拆装时间大幅缩短。
    宽广的适用范围,可选配主副卷自由落钩、变幅副臂。
    新一代智能化驾驶室,操控舒适。
    控制系统安全智能化程度更高。

    参数
    主臂工况
    最大额定起重量:135t
    主臂长度:13 ~ 31m
    速度数据
    主、副卷扬绳速(第1 层):156m/min
    主变幅卷扬绳速(第3 层):101m/min
    回转速度:2.2rpm
    行走速度:1.3/1.0km/h
    运输参数
    基本臂重量:85.5t
    后配重重量:30.3t
    主机最大运输重量(含下节臂):37.5t
    主机运输尺寸 长× 宽× 高:16.07× 3.0 × 3.25
    发动机
    输出功率:242 kW
    额定转速:2100rpm
    固定副臂工况
    最大额定起重量:27t
    副臂长度:13 ~ 31m
    最长 主臂+ 副臂:61+31m
    钢丝绳
    主提升绳:直径× 长度 26φmm×240m
    副提升绳:直径× 长度 26φmm×180m
    主、副提升额定单绳力:12t
    其他参数
    平均接地比压(基本臂):0.112 MPa
    爬坡能力:30%
    品牌

    产品分类

    起重量 (吨位类型)

    100-200吨

    起重臂长

    76米
