起重与吊装设备之吊装工具

1 吊钩

1．概述

起重吊钩常用优质碳素钢锻成。锻成后要进行退火处理，要求硬度达到95135HB。吊钩表面应光滑，不得有剥裂、刻痕、锐角、裂缝等缺陷存在，并不准对磨损或有裂缝的吊钩进行补焊修理。

吊钩在钩挂吊索时要将吊索挂至钩底；直接钩在构件吊环中时，不能使吊钩硬别或歪扭，以免吊钩产生变形或使吊索脱钩。

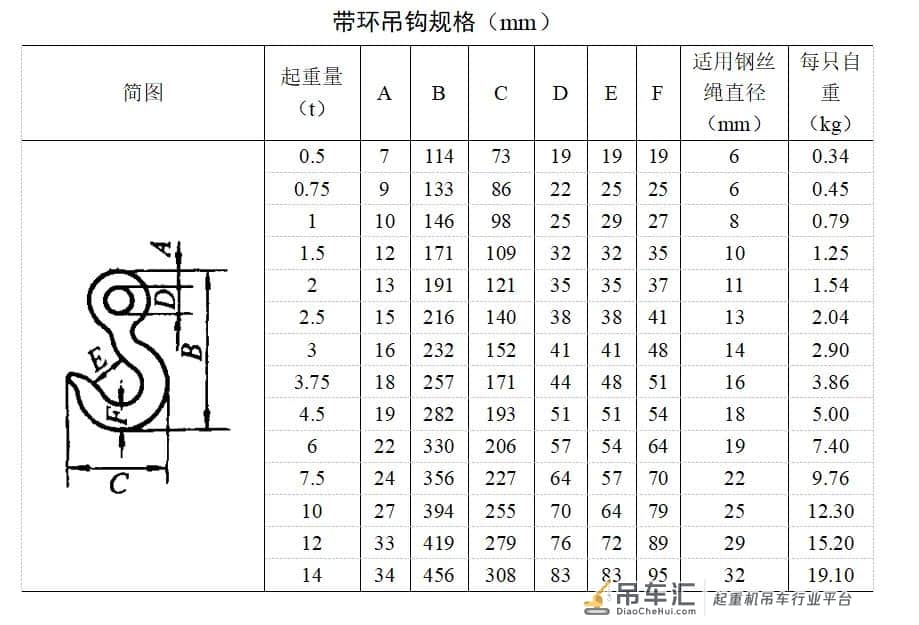

2．带环吊钩规格

带环吊钩规格见下表。

2 卡环（卸甲、卸扣）

1．概述

卡环用于吊索和吊索或吊索和构件吊环之间的连接，由弯环与销子两部分组成。

卡环按弯环形式分，有D形卡环和弓形卡环；按销子和弯环的连接形式分，有螺栓式卡环和活络卡环。螺栓式卡环的销子和弯钩采用螺纹连接；活络卡环的销子端头和弯环孔眼无螺纹，可直接抽出，销子断面有圆形和椭圆形两种（下图）。

图：卡环 （a）螺栓式卡环（D形）；（b）椭圆销活络卡环（D形）；（c）弓形卡环

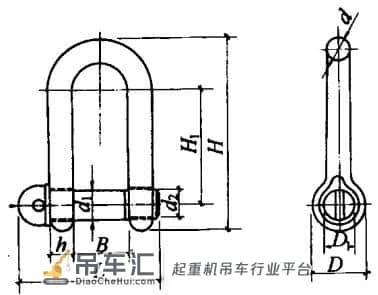

2．D形卡环规格

D形卡环规格见下表。

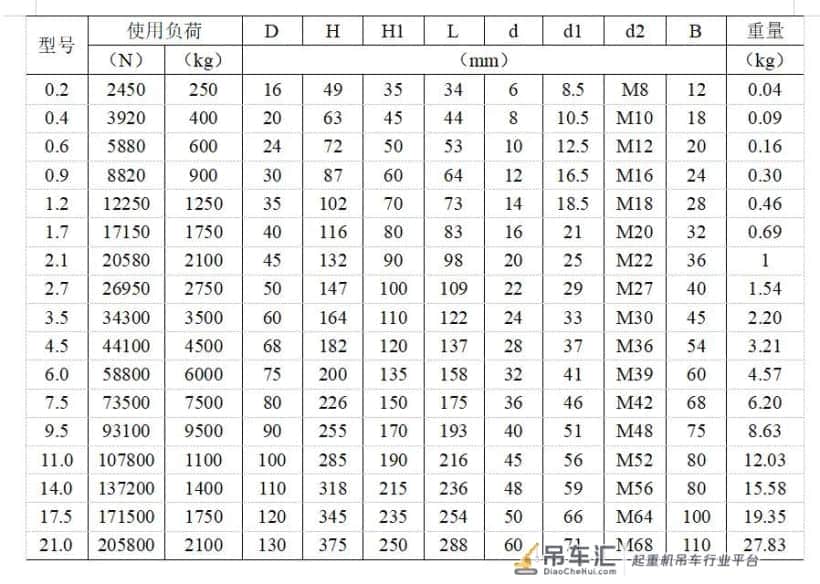

常用卡环规格

使用活络卡环吊装柱子时应注意以下几点：

（1）绑扎时应使柱起吊后销子尾部朝下，以便拉出销子（下图）。同时，吊索在受力后要压紧销子。

图：用活络卡环绑扎柱 1-吊索；2-活络卡环；3-销子安全绳；4-白棕绳；5-柱；6-镀锌钢丝

（2）在构件起吊前要用白棕绳（直径10mm）将销子与吊索末端的圆圈连在一起，用镀锌钢丝将弯环与吊索末端的圆圈捆在一起。

（3）拉绳人应选择适当位置和起重机落钩中的有利时机，即当吊索松弛不受力且使白棕绳与销子轴线基本成一直线时拉出销子。

3 吊索（千斤）

吊索有环状吊索（又称万能吊索或闭式吊索）和8股头吊索（又称轻便吊索或开式吊索）两种（下图）。

图：吊索

吊索是用钢丝绳做成的，因此，钢丝绳的允许拉力即为吊索的允许拉力。在工作中，吊索拉力不应超过其允许拉力。

吊索拉力取决于所吊构件的重量及吊索的水平夹角，水平夹角应不小于30°，一般用45°60°。在知道构件重量和水平夹角后，两支吊索的拉力可从下表中查得。

4 横吊梁（铁扁担）

横吊梁常用于柱和屋架等构件的吊装。用横吊梁吊柱容易使柱身保持垂直，便于安装；用横吊梁吊屋架可以降低起吊高度，减少吊索的水平分力对屋架的压力。

常用的横吊梁有滑轮横吊梁、钢板横吊梁、钢管横吊梁等。

1．滑轮横吊梁

滑轮横吊梁一般用于吊装8t以内的柱，它由吊环、滑轮和轮轴等部分组成（下图），其中吊环用Q235号圆钢锻制而成，环圈的大小要保证能够直接挂上起重机吊钩；滑轮直径应大于起吊柱的厚度，轮轴直径和吊环断面应按起重量的大小计算而定。

图：滑轮横吊梁 1-吊环；2-滑轮；3-吊索

2．钢板横吊梁

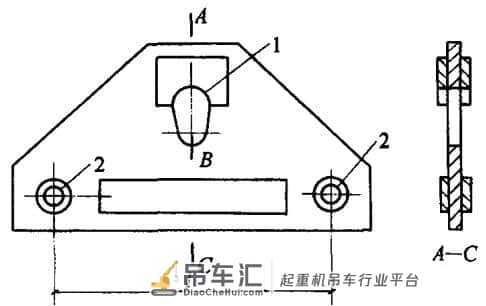

钢板横吊梁一般用于吊装10t以下的柱，它是由Q235号钢钢板制作而成（下图）。

图： 钢板横吊梁 1-挂吊钩孔；2-挂卡环孔

钢板横吊梁中的两个挂卡环孔的距离应比柱的厚度大20cm，以便柱“进档”。

设计钢板横吊梁时，应先根据经验初步确定截面尺寸，再进行强度验算。

钢板横吊梁应对中部截面进行强度验算和对吊钩孔壁、卡环孔壁进行局部承压验算。计算荷载按构件重力乘以动力系数1.5计算。

3．钢管横吊梁

钢管横吊梁一般用于吊屋架，钢管长612m（下图）。

图： 钢管横吊梁

钢管横吊梁在起吊构件时承受轴向力N和弯矩M（由钢管自重产生的）。设计时，可先根据容许长细比[λ]＝120初选钢管截面，然后，按压弯构件进行稳定验算。荷载按构件重力乘以动力系数1.5，容许应力[σ]取140N/mm2。钢管横吊梁中的钢管亦可用两个槽钢焊接成箱形截面来代替。

5 垫铁、钢楔和木楔

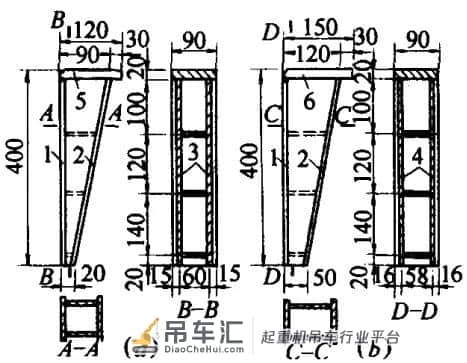

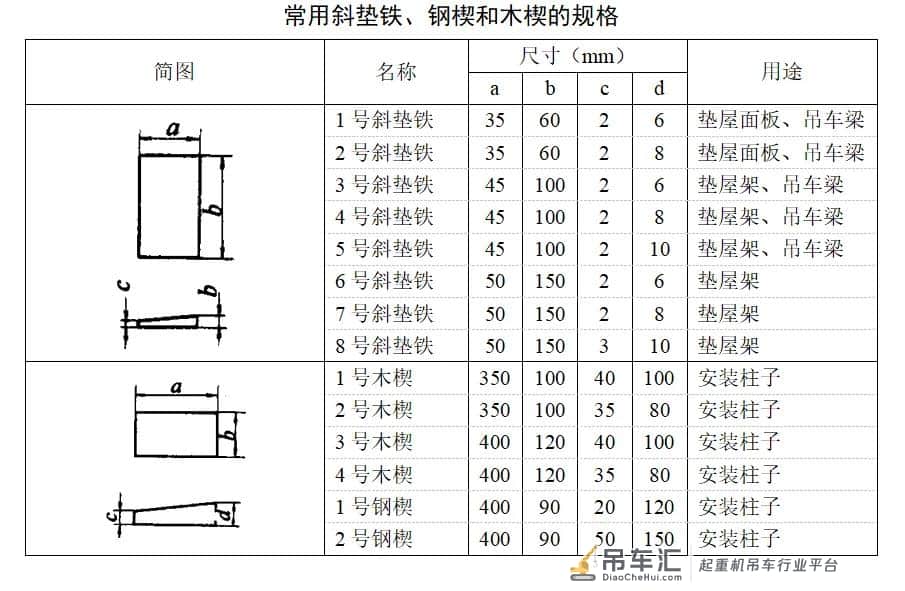

常用斜垫铁、钢楔和木楔的规格见下表，常用钢楔详图如下图所示。

图;钢楔详图

（a）1号钢楔；（b）2号钢楔

1-－380×90×6；2-－390×90×6；3-－380×（873）×6；

4-－380×（38103）×6；5-－120×90×20；6-－150×90×20
