门式起重机安全监控管理系统解决方案

1.门式起重机安全监控管理系统

门式起重机安全监控管理系统是全新智能化门式起重机安全监测预警系统和信息化管理系统，能够全方位监控门式起重机的安全运行，包括有门式起重机起重量、运行行程、偏斜、环境风速等大功能，能够提供起重机工作状态的实时预警和控制，是集精密测量、人工智能、自动控制等多种高新技术于一体的电子系统产品和信息管理系统。

依据最新国家检规设计并制造，主要实现起重机的实时监视、故障分析处理、数据采集、运行维护、生产统计和整体机械设备使用状况分析，对于统计和分析的结果以报表的方式输出，能够有效的帮助维修人员监控和维护起重机。

主要功能是对门式起重机的实时运行状态进行监控、记录并能实现故障报警等，在必要时刻能够操控起重机。该监控系统为监控和管理起重机提供了一种专业可靠的方法。通过多重窗口和动态查看，用户只需点击按键就可以轻松地查看起重机的运行状态，进行视频监控，历史操作和故障查询。系统提供通讯接口，满足不同型号的起重机数据联接。

2.开发依据

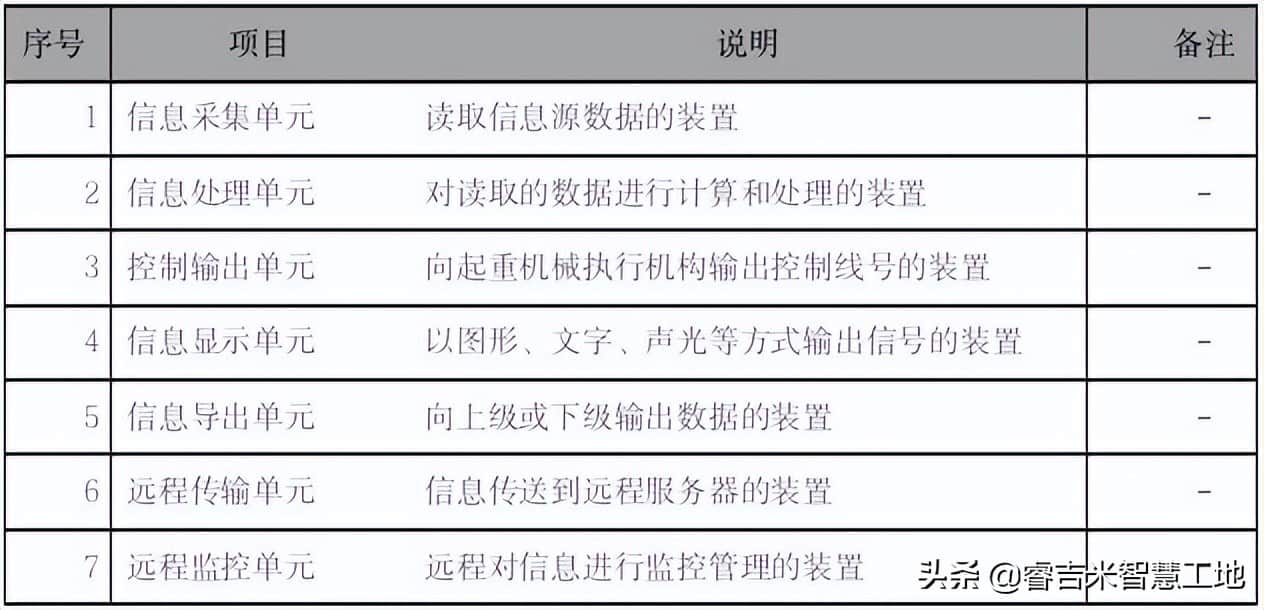

3.系统规范3.1系统模块图3.2组成系统单元要求（表1）

表1

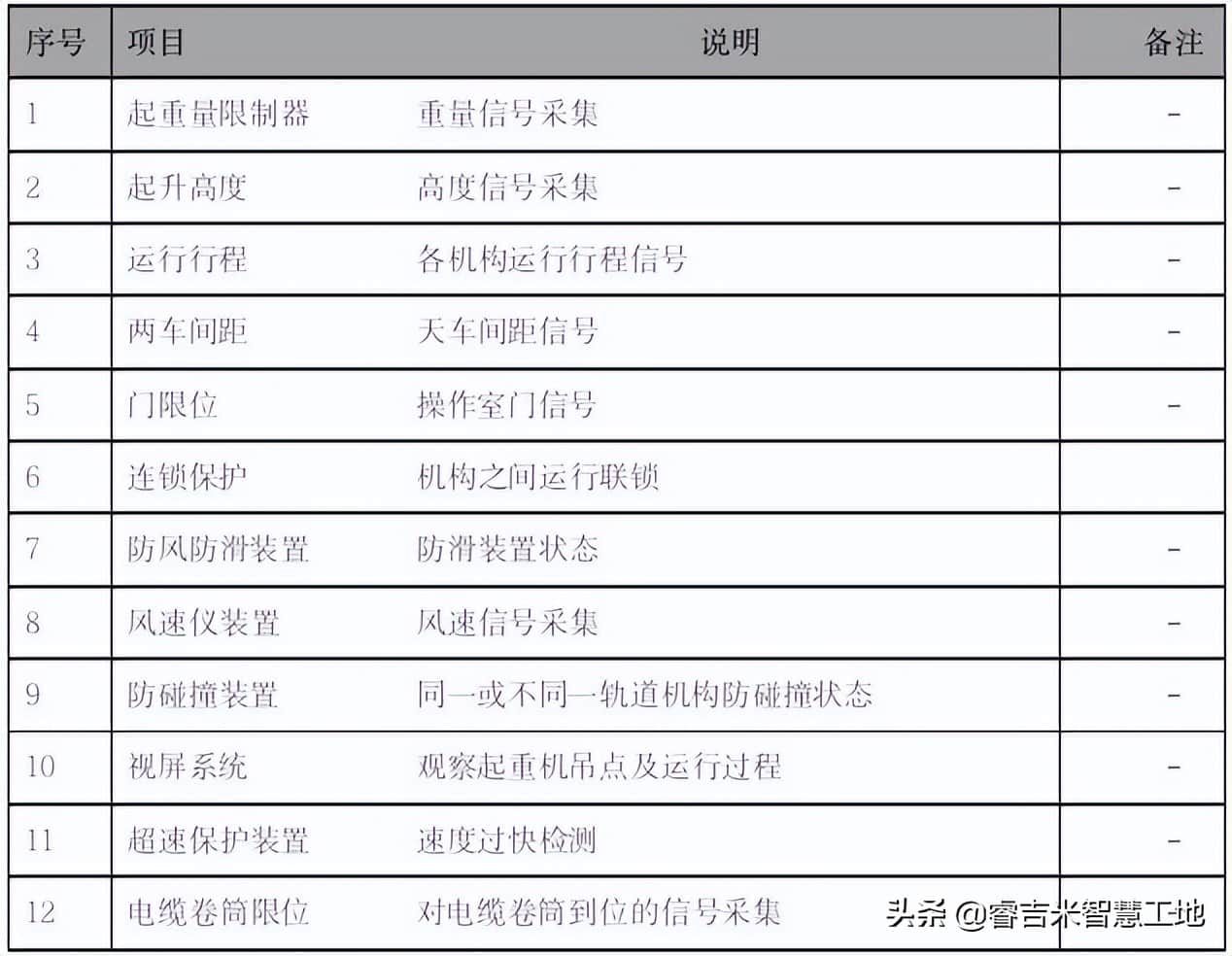

3.3信息采集要求（表2）

表2

4.门式起重机安全监控管理系统4.1系统总体要求概述

门式起重机安全监控管理系统依据全新国标开发、生产。采用各种高精度传感器来监测起重机作业过程，经过系统主机处理，实时对起重机各种作业信息进行分析显示，并进行存储。出现危险作业时，发出声光预报警信息。起重机个重要部位安装摄像头，实时对起重机进行视频监控，并存储。

4.2系统主要功能

1.门式起重机运行状态测试、显示及记录，包括有门式起重机的起升高度（下降深度）、天车横向行程、重量、风速、整机纵向行程数据，对起重机运行过程中的数据可以记录在本地监控仪（大于30天）中，满足门式起重机安全事故分析及门式起重机运行效率分析的要求；

2.门式起重机偏斜监控功能，通过测量门式起重机的纵向行程来分析门式起重机的安全状态，当门式起重机的倾斜达到临界状态时予以报警，提醒司机谨慎操作；

3.门式起重机风速监测功能，对门式起重机运行过程中的环境风速进行实时监测，提醒司机进行安全操作；

4.视频系统

（1）起重机行走、吊钩工作区域等重要部位，均设置摄像机，做到对起重机工作环境的实时监控。

（2）系统画面显示可切换，在画面上应有摄像时间和日期显示。

（3）应根据环境特点配置合理数量、不同类型的摄像机 。

（4）摄像机安装应考虑摄像头范围应能覆盖整个工作区域，兼顾稳定和不易被破坏的原则，以固定安装为主。

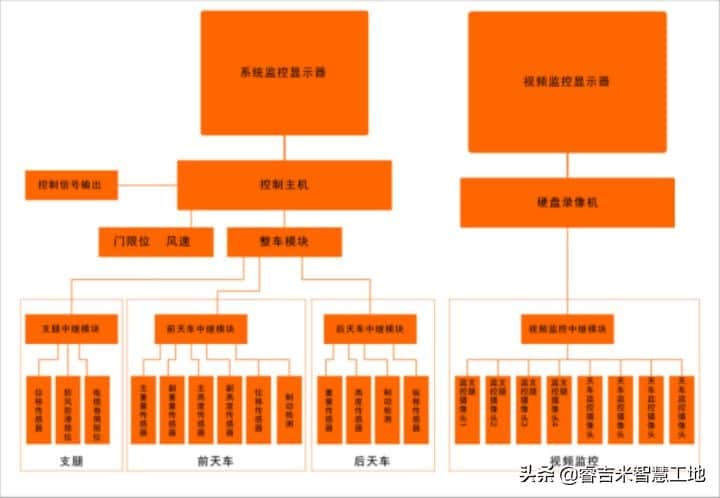

4.3系统图

注：摄像机常规只配置6只。

4.4系统清单
