近年来施工现场塔吊事故频频发生，不仅造成人员伤亡，也带来巨大的经济损失。塔吊在线塔机吊钩可视化安全管理系统，自动聚焦追踪吊钩运作画面，有效预防危险状况。过去塔吊司机吊装材料，需要司索、指挥等通过对讲机反复协调、沟通才能作业。即使如此，由于塔吊吊距超高以及存在视线盲区，时常发生塔吊吊钩钩吊不准或吊钩脱落，导致材料散落，造成安全事故。
塔机吊钩可视化监控系统：采用高清红外球形摄像机、通过对塔机变幅和起升高度实时监测，自动计算幅度和高度的距离自动变焦、实现对吊钩运作画面的智能追踪，自动控制高清摄像机自动聚焦、360度无死角追踪拍摄、危险状况实时可见、杜绝盲吊、降低隔山吊安全隐患。

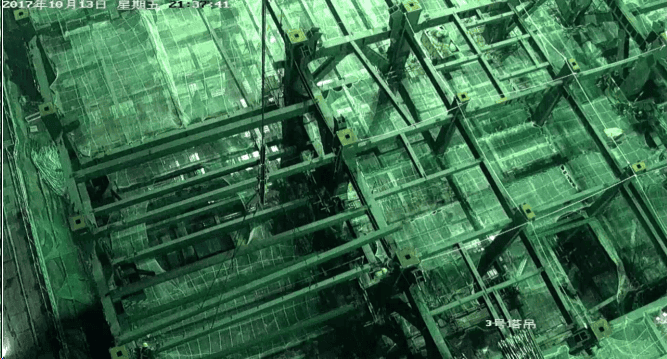

系统采用高清球形红外摄像机36倍高速自动变焦、不但能使夜视红外距离高达120-260米更能实时接收主控制器各项值令、秒速智能追踪聚焦、有效解决“等下效应”造成的视频模糊不清施工难题，保障安全24小时可视。系统预留多重接口、可以随客户需求而定、无缝连接排绳视频、回转视频起升机构拍摄视频、实现塔机关键隐患点的全面监管，确保塔机安全施工
系统介绍
工作原理：摄像机可以全自动变焦，变倍，转动，实时捕捉吊钩，反应灵敏且不存在误动作。

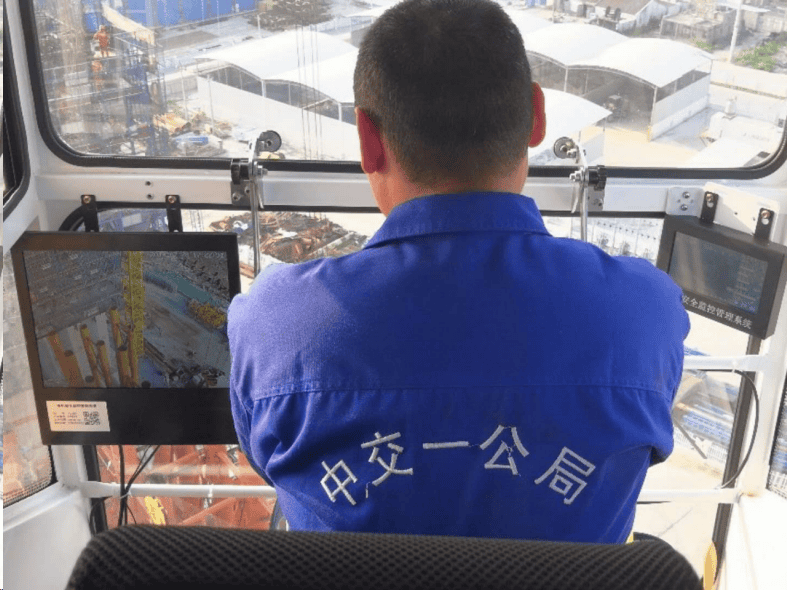

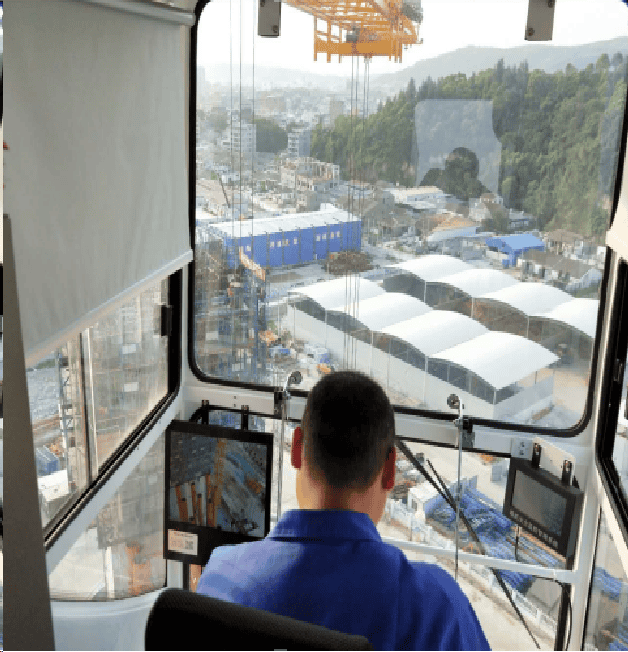

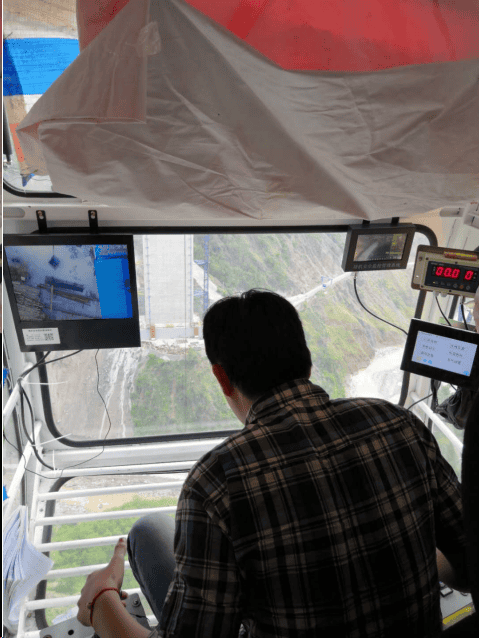

塔吊配置了吊钩可视化系统，塔吊配置了吊钩可视化系统，塔吊大臂端部安装了数字式电子记录装置，就象汽车“雷达”一样，可实时采集吊钩工作状况，及时将影像传输至塔吊驾驶室，解决了超高层塔吊吊距超高、视线存在盲区的问题，司机在几十米高的驾驶室里就可以清晰地看到吊钩实时状态，材料是否绑好、周围是否有人、吊装是否有障碍物，然后再进行起吊，从而有效确保了塔吊作业的安全。

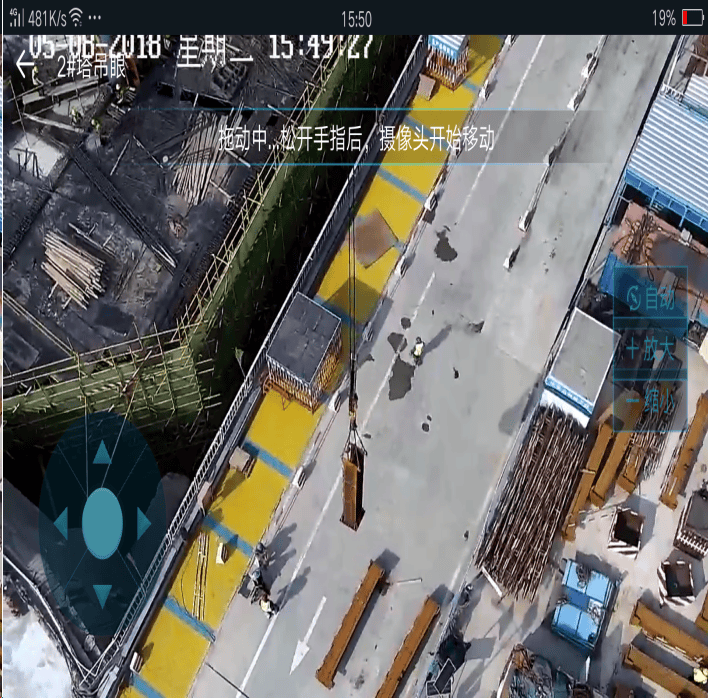

工作原理：无线网桥安装IP配对实现局域网无线传输至地面项目电脑上。

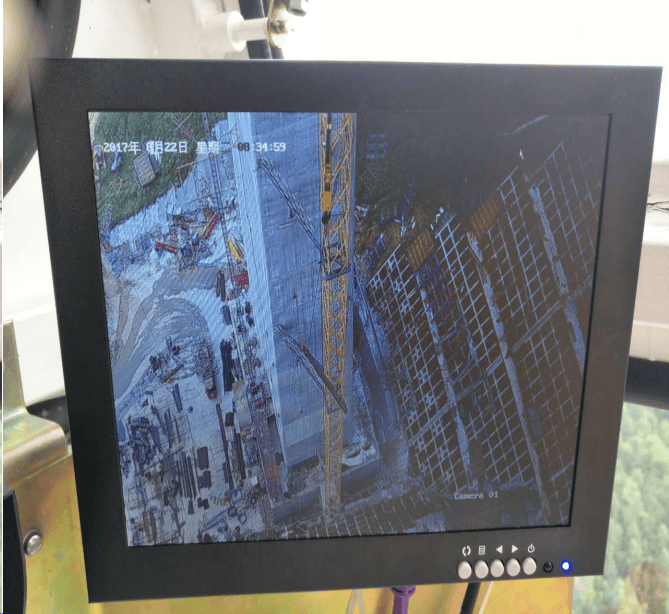

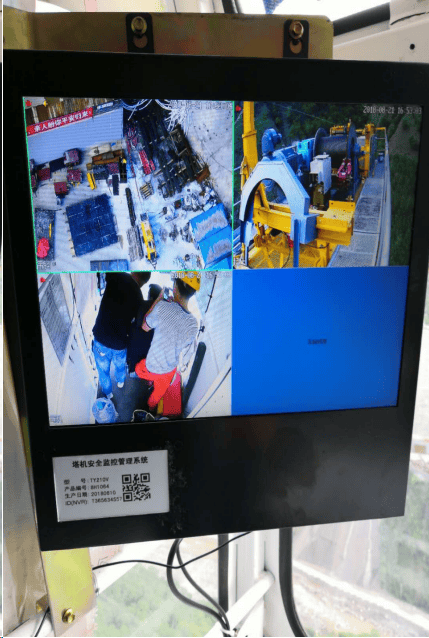

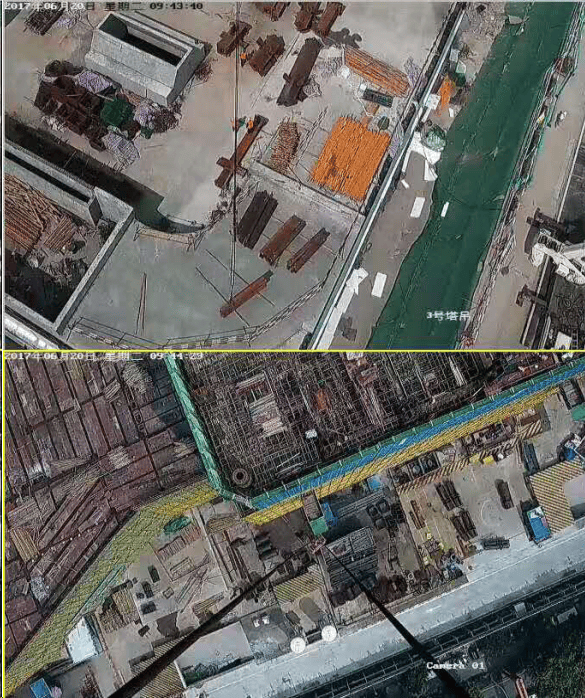

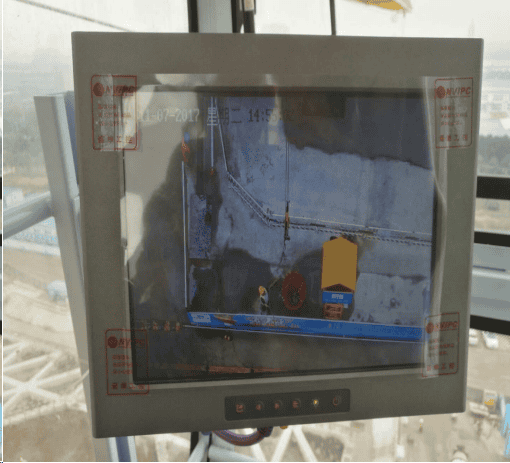

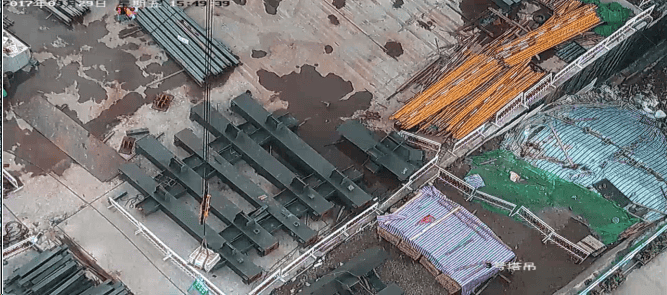

该引导系统能实时以高清晰图像向塔吊司机展现吊钩周围实时的视频图像，使司机能够快速准确的做出正确的操作和判断，解决了施工现场塔吊司机的视觉死角，远距离视觉模糊，语音引导易出差错等行业难题。能够有效避免事故的发生，高清球形摄像机完成塔吊吊钩图像信息的捕捉，视频信息直接显示在液晶显示器供塔吊司机查看吊钩及所吊物品的状态。
系统组成

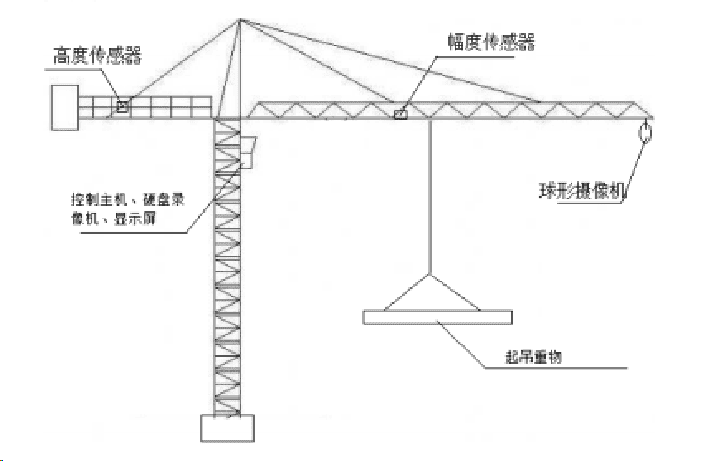

该系统由一部高清球形摄像机，15寸液晶显示器，供电系统，硬盘录像机（选配），摄像机控制器、无线网络接网桥等部分组成。
高清球形摄像机完成塔吊吊钩图像信息的捕捉，视频信息直接显示在液晶显示器供塔吊司机查看吊钩及所吊物品的状态。此外，还可根据设备选配的情况，视频信号通过有线或无线的方式传送到本地项目组监视平台供项目组人员监视塔吊吊钩的实际工作状态和网上异地调取塔机吊钩工作过程的录像，用于回放查询。

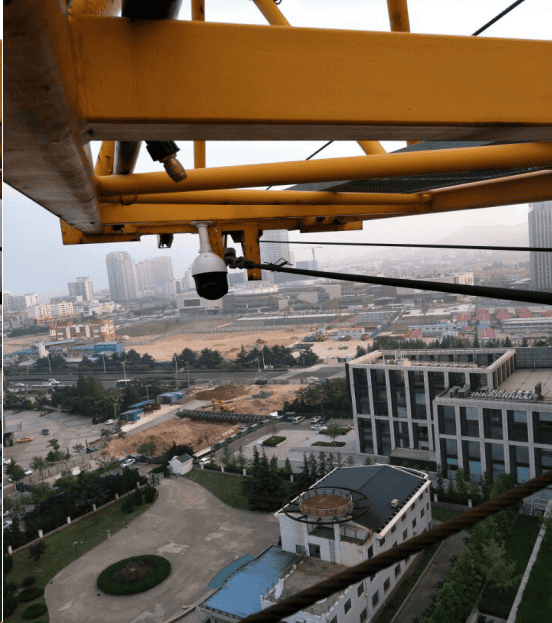

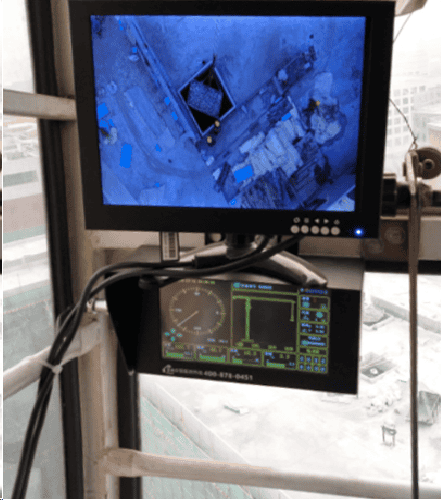

塔吊安全监控防碰撞系统+吊钩可视化系统、是基于塔吊作业行业需求，根据实际工况，该引导系统能实时以高清晰图像向塔吊司机展现吊钩周围实时的视频图像，使司机能够快速准确的做出正确的操作和判断，解决了施工现场塔吊司机的视觉死角，远距离视觉模糊，语音引导易出差错等行业难题。能够有效避免事故的发生，是新形势下提高工地现场施工效率，减少安全事故、采用球状监控仪安装在大臂最前端，自动聚焦追踪吊钩实现无线发射视频至塔吊司机操作屏幕上，塔吊司机无死角监控吊运范围，减少盲吊所引发事故，对地面指挥进行有效补充。使驾驶员直观了解塔吊工作状态，正确操作。

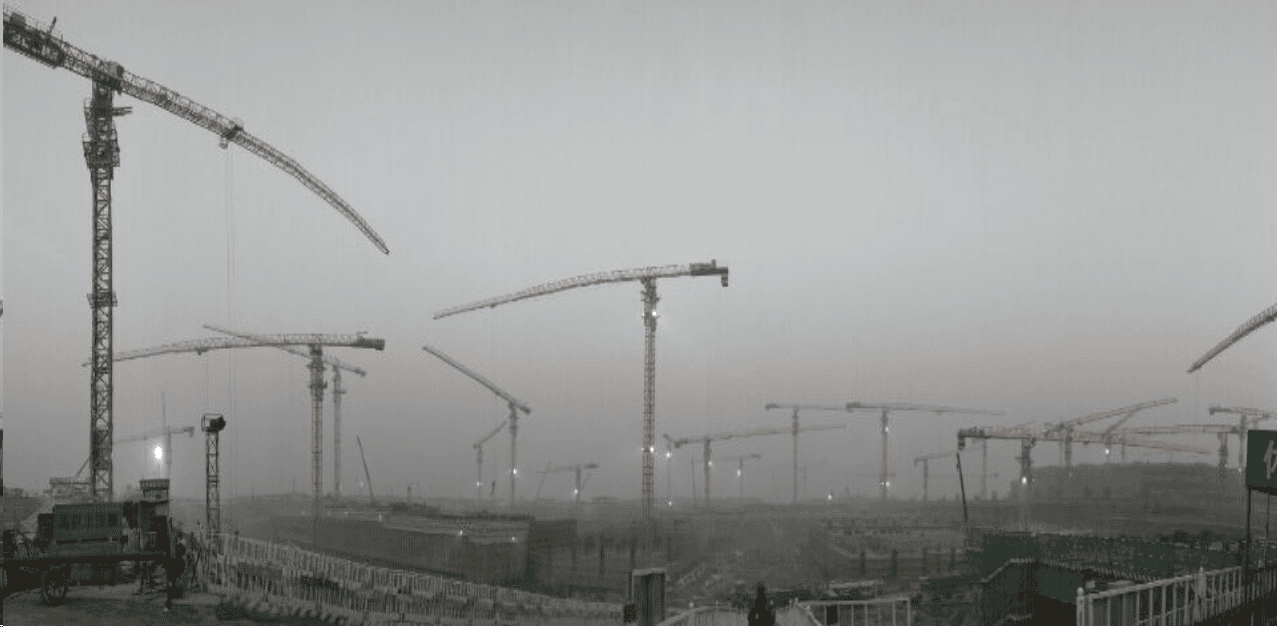

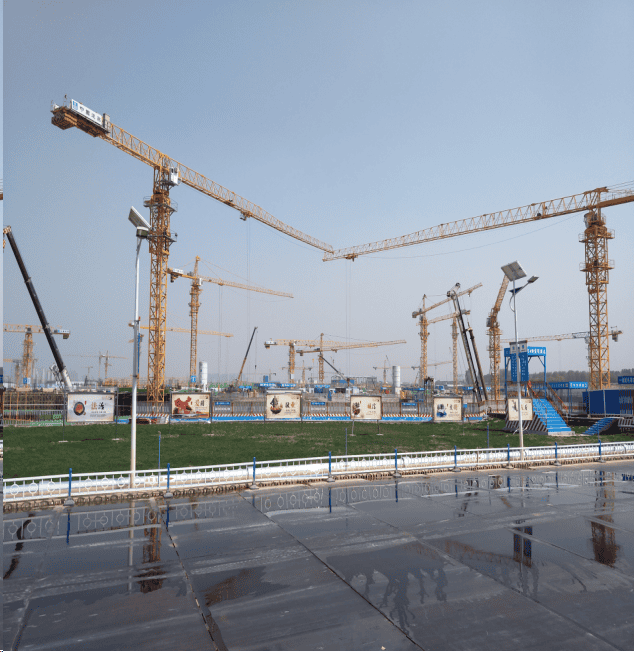

郑州奥林匹克体育中心项目群塔防碰撞系统及吊钩可视化监控系统
郑州奥林匹克体育中心项目群塔防碰撞系统及吊钩可视化监控系统
江苏昆山金鹰D地块一期住宅项目塔机安全监控及吊钩可视化监控系统案例
江苏昆山金鹰D地块一期住宅项目塔机安全监控及吊钩可视化监控系统案例

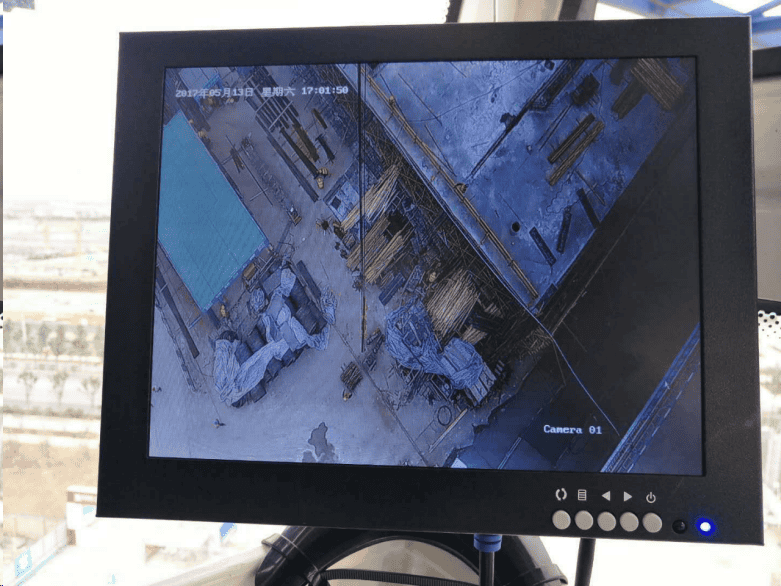

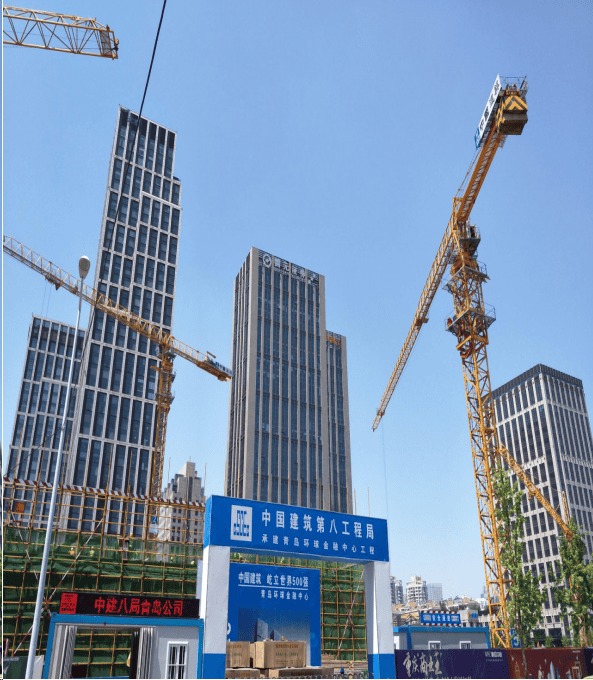

青岛环球金融中心工程群塔防碰撞系统及吊钩可视化应用
青岛环球金融中心工程群塔防碰撞系统及吊钩可视化应用
青岛环球金融中心工程群塔防碰撞系统及吊钩可视化应用

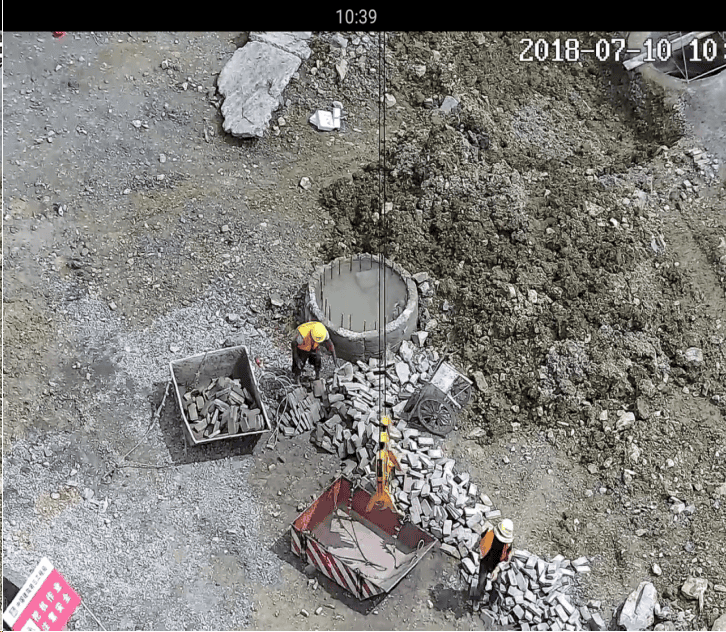

西安丝绸之路产业中心项目可视化应用
西安丝绸之路产业中心项目可视化应用

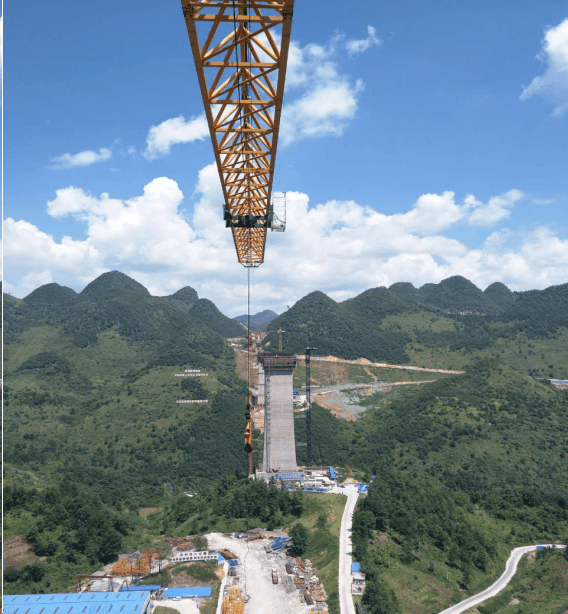

世界第一高混凝土桥墩平塘特大桥吊钩可视化应用主墩332米
世界第一高混凝土桥墩平塘特大桥吊钩可视化应用主墩332米

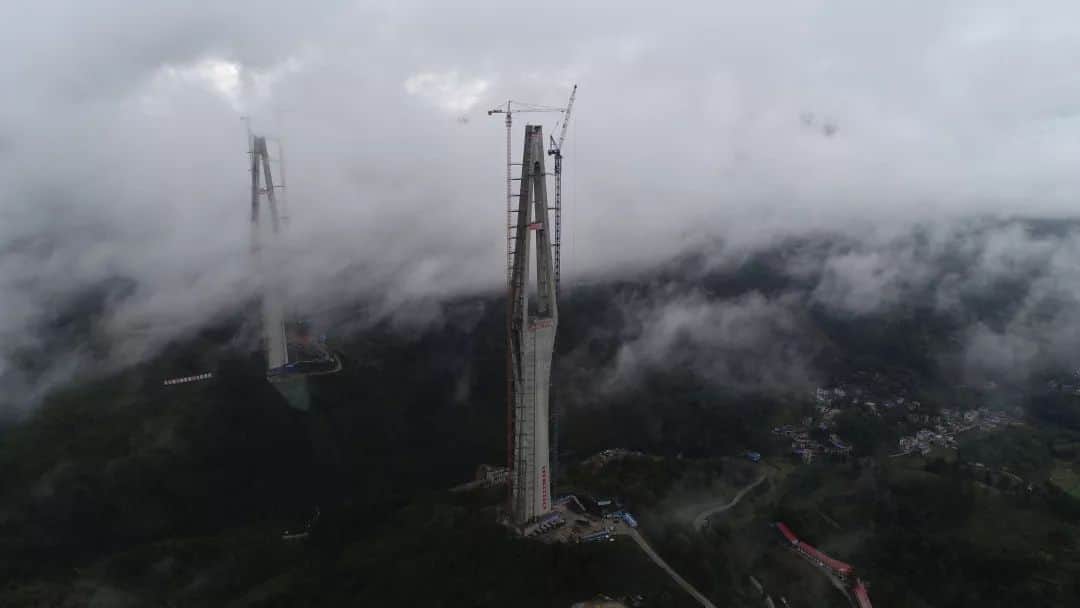

世界第一高混凝土塔桥平塘特大桥经过两年多的建设，332米高主塔成功封顶，预计2019年年底建成。该桥全长2135米，设计速度80千米/每小时；桥面宽度24.5米。桥塔采用“钻石形”空间塔型，每座塔都由基桩、承台、塔身三部分组成，其中工程编号为16号的主塔塔高332米，为世界最高混凝土桥塔。
主塔

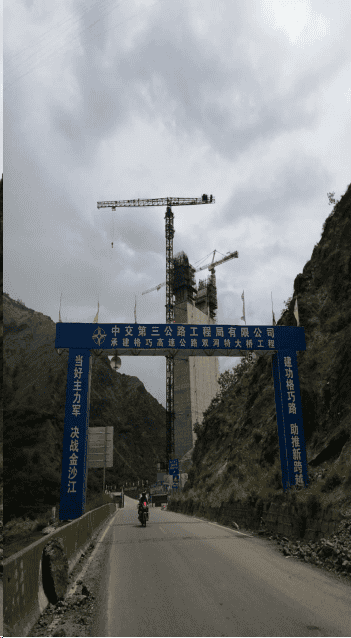

中交第三公路工程局有限公司承建格巧高速公路双河特大桥塔机防碰撞系统和塔机吊钩可视化监控系统应用
中交第三公路工程局有限公司承建格巧高速公路双河特大桥塔机防碰撞系统和塔机吊钩可视化监控系统应用
中交第三公路工程局有限公司承建格巧高速公路双河特大桥塔机防碰撞系统和塔机吊钩可视化监控系统应用

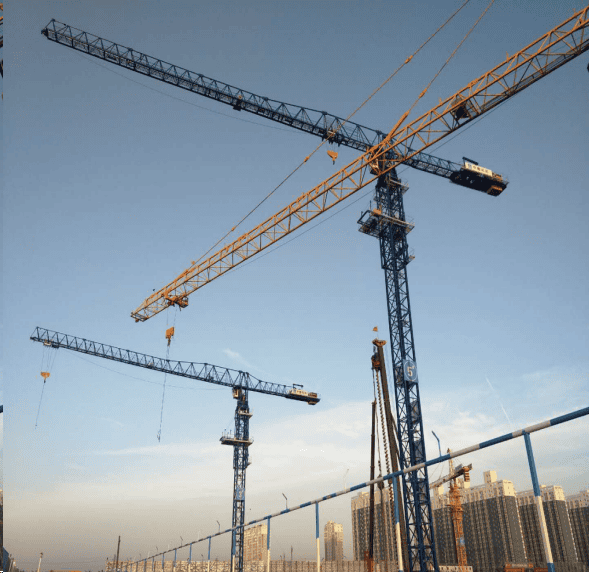

北京新机场项目群塔防碰撞系统应用案例
