塔吊说明书、混凝土罐车尺寸及质量、自卸汽车尺寸

塔吊

中联重科：锤头塔式起重机、平头塔式起重机、动臂塔式起重机、超大型塔式起重机。

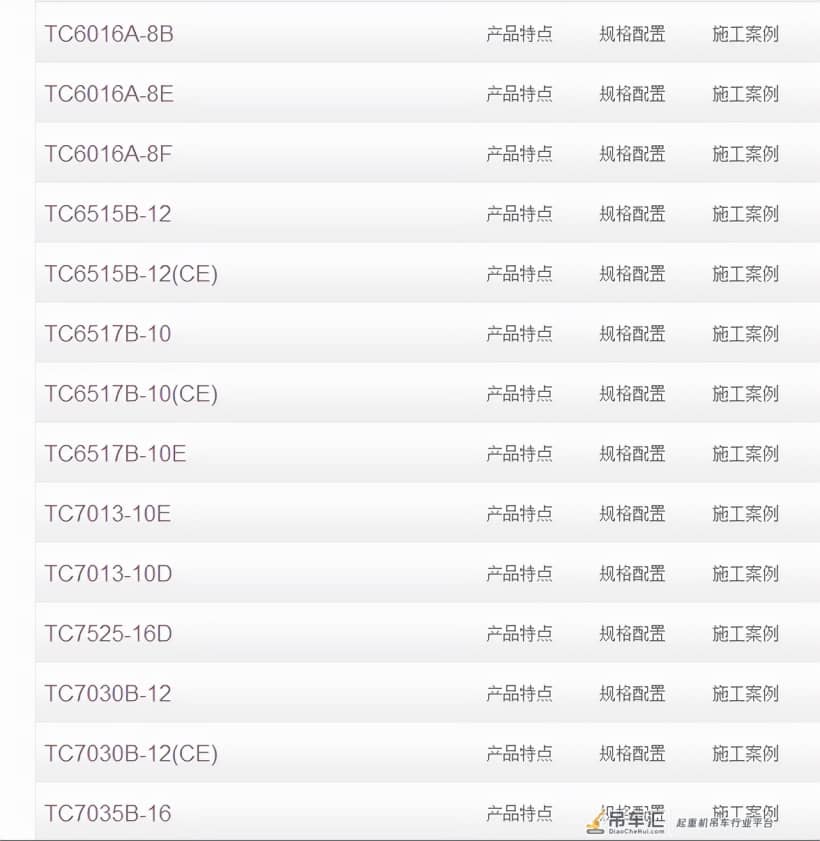

1、锤头塔式起重机：

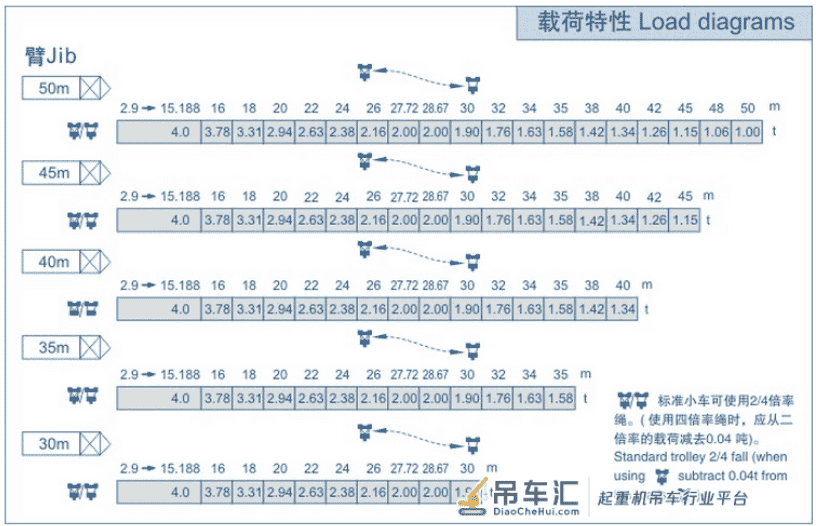

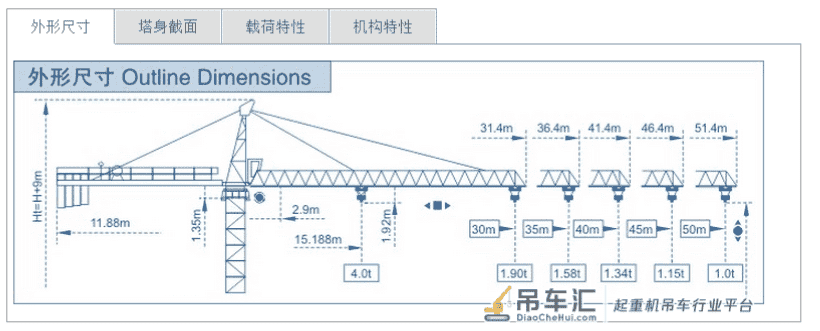

①.TC5010-4

产品特点

? TCT5010-4性能参数：性能参数及技术指标国内领先，达到当今国际先进水平
　　a、最大臂长50m；臂长组合每5米递减，最小臂长20米；
　　b、最大起重量4t；
　　c、臂尖最大吊重量1.0t；
　　d、最大起重力矩70t.m；
　　e、塔身采用1.3m×1.3m×2.8m的整体标准节；
　　f、最大独立高度为32m，最大附着高度140m；
　　g、起升机构：QS470，功率15 kW，容绳量280m；
　　h、回转机构：HR37.100，功率3.7 kW；
　　i、变幅机构：BE24，功率2.4 kW；
　　 j、塔机型式：支腿固定式、底架固定式、行走式；
? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，美国艾默生的可编程控制器PLC

? 技术亮点
　　a、该机为平头塔，安装拆卸均较塔头式方便；由于无塔顶，抗干扰性好于塔头式塔机；
　　b、司机室宽敞、舒适、视野开阔；
　　c、开口爬升架，能多机共用一个爬升架，节省成本；下引进效率高，安全感好；
　　d、如客户需要（如冷却塔等项目），可实现空中自拆臂功能。

规格配置

②.TC5613-6F

产品特点

? TC5613-6F性能参数：性能参数及技术指标国内领先，达到当今国际先进水平
　　a、最大臂长56m；臂长组合每6米递减，最小臂长38米；
　　b、最大起重量6t；
　　c、臂尖最大吊重量1.3t；
　　d、最大起重力矩102.6t.m；
　　e、塔身采用1.6m×1.6m×3m的整体标准节；
　　f、最大独立高度为39m，最大附着高度219m；
　　g、起升机构：QS680D，功率24 kW，容绳量440m；
　　h、回转机构：HPW40B.100，功率2×4 kW；
　　i、变幅机构：BE33E，功率3.3 kW；
　　j、塔机型式：支腿固定式、螺栓固定式、底架固定式、行走式、内爬式；

? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，美国艾默生的可编程控制器PLC
? 技术亮点
　　a、性能参数及技术指标国内领先，整机外形为国际流行式，非常美观，深受国内外用户的喜爱；
　　b、该机有地下浇基础固定式，底架固定独立式，外墙附着内爬式、轨道行走式等多种工作方式，适用各种不同的施工对象；
　　c、起升机构工作速度高，调速性能好，工作平稳可靠；中联独特的变频无级调速回转机构，采用具有自主知识产权的回转涡流控制器，配合变频调速，起制动极其平稳，就位迅速准确，在国内外首屈一指；
　　d、电气控制系统采用专业厂家引进国外先进技术生产的电气元件，寿命比国产元件长34倍，故障少，维修简单；
　　e、配置各种安全装置，确保塔机工作可靠。

规格配置

③.TC6016-8F

产品特点

? TC6016A-8F性能参数：性能参数及技术指标国内领先，达到国际先进水平
　　a、最大臂长60m；臂长组合每5米递减，最小臂长30米；
　　b、最大起重量8t；
　　c、臂尖最大吊重量1.6t；
　　d、额定起重力矩1250kNm；
　　e、塔身采用1.6m×1.6m×3m的片式标准节；
　　f、最大独立高度为45m，最大附着高度207m；
　　g、起升机构：QE8100D2，功率37 kW，容绳量610m；
　　h、回转机构：HPW55B.130，功率5.5×2 kW；
　　i、变幅机构：BP40B，功率4 kW；
　　j、塔机型式：支腿固定式、预埋螺栓固定式、底架固定式、行走式；

? 电气控制系统
　　采用专业电器厂引进国外先进技术生产的电器元件，寿命长，故障少，维修简单，工作可靠。

? 技术亮点
　　a、变幅机构、回转机构采用当今国际上最先进的变频无级调速方案，工作更加平稳可靠；
　　b、刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工需要；
　　c、司机室独立外置，视野好，内部空间大，给操作者创造良好的工作环境；
　　d、采用回转限位器，方便了司机从塔机中间的上下通行；
　　e、采用先进的联动台操纵各机构，操作容易，维修简单；
　　f、各种安全装置齐备，且为机械式或机电一体化产品，适应于恶劣的施工环境，能确保塔机工作可靠；
　　g、标准节可以拆成片式，安装运输方便。

规格配置

④.TC6517-10（CE）

产品参数

? TC6517B-10（CE）性能参数：性能参数及技术指标国内领先，达到国际先进水平
　　a、最大臂长65m；臂长组合每5米递减，最小臂长30米；最大起重量10t；臂尖最大吊重量1.7t；额定起重力矩1600kNm；
　　b、塔身采用2m×2m×2.8m的整体标准节；
　　c、最大独立高度为52m，最大附着高度200m；
　　d、起升机构：QP10100B，功率60 kW，容绳量540m；
　　e、回转机构：HPV95F1.130C / HPV95F2.130C，功率2×95N.m；
　　f、变幅机构：BP55B，功率5.5 kW；
　　g、塔机型式：支腿固定式、底架固定式、行走式；
? 电气控制系统
　　采用专业电器厂引进国外先进技术生产的电器元件，寿命长，故障少，维修简单，工作可靠
? 技术亮点
　　a、起升机构、回转机构、变幅机构采用当今国际上最先进的变频无级调速方案，工作更加平稳可靠；
　　b、刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工需要；
　　c、司机室独立外置，视野好，内部空间大，给操作者创造良好的工作环境；
　　d、采用回转限位器，方便了司机从塔机中间的上下通行；
　　e、采用先进的联动台操纵各机构，操作容易，维修简单。

规格配置

⑤.TC7035B-16

? TC7035B-16性能参数：性能参数及技术指标国内领先，达到国际先进水平
　　a、最大臂长70m；臂长组合每5米递减，最小臂长40米；最大起重量16t；70m臂长时，臂尖最大吊重量3.5t；额定起重力矩2500 kN·m；
　　b、塔身采用2.2m×2.2m×3.75m连接头片式标准节；
　　c、最大独立高度为61.5m，最大附着高度241.5m；
　　d、起升机构：QE1675E，功率60 kW，容绳量485m；回转机构：
HVV145B1.130A/HVV145B2.130A，堵转力矩2×145 N·m；变幅机构：BP110A，功率11 kW；
　　e、塔机型式：支腿固定式、底架固定式、行走式、内爬式；
? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性。关键元件采用国际名牌产品，如施耐德接触器、安川变频器等，大幅提高了中联塔机的使用可靠性
? 技术亮点
　　a、起升机构采用带涡流制动的双速绕线转子特种电机，起制动和档位切换较平稳。回转机构采用调压调速，智能涡流控制，起、制动平稳。变幅机构采用当今国际上最先进的变频无级调速方案；
　　b、刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工需要；
　　c、标准节采用片式结构，运输方便；
　　d、小车防断绳装置(防溜车)和防断轴装置、牵引绳张紧系统、顶升 防脱装置等均采用国内外成熟可靠的先进技术，提高整机的技术水平。

规格配置

⑥.TC7052-25

? TC7052-25性能参数：性能参数及技术指标国内领先，达到国际先进水平
　　a、最大臂长70m；臂长组合每5米递减，最小臂长40米；最大起重量25t；70m臂长时臂尖最大吊重量5.2t；额定起重力矩4000kN.m；
　　b、塔身采用2.5m×2.5m×5.95m的片式标准节；最大独立高度为73m，最大附着高度275m；
　　c、起升机构：QP2580A，功率63 kW，容绳量550m；、回转机构：HP75F1.130×2+ HP75F2.130×1，功率3×7.5 kW；、变幅机构：BP110A，功率11 kW；
　　d、塔机型式：支腿固定式、底架固定式、行走式、内爬式；
? 电气控制系统
　　采用PLC控制和全变频控制
? 技术亮点
　　a、起升机构、变幅机构、回转机构采用当今国际上最先进的变频无级调速方案，工作更加平稳可靠；
　　b、采用片式标准节，外置顶升。顶升安全可靠，效率高；
　　c、起重性能卓越；
　　d、刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工需要。

规格配置

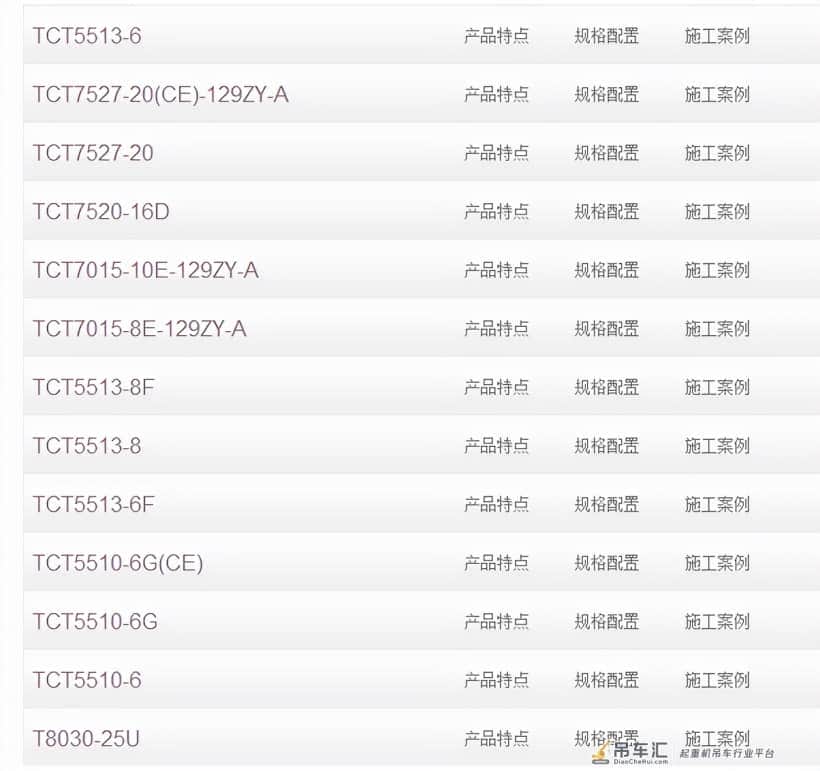

2、平头塔式起重机：

①.TCT5513-6

产品特点

? TCT5513-6性能参数：性能参数及技术指标国内领先，达到当今国际先进水平。
　　a、最大臂长55m；臂长组合每5米递减，最小臂长20米；
　　b、最大起重量6t；
　　c、臂尖最大吊重1.3t；
　　d、公称起重力矩：800KN.m;
　　e、塔身采用1.6m×1.6m×2.8m的整体标准节；
　　f、最大独立高度为38m，最大附着高度220m；
　　g、起升机构：QS680E1，功率24kW，容绳量440m；
　　g、回转机构：HVV95F1.130，堵转力矩95Nm；
　　i、变幅机构：BE33E，功率3.3kW；
　　j、塔机型式：预埋螺栓固定式、支腿固定式、底架固定式、行走式；
? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，日本三菱的可编程控制器PLC。
? 技术亮点
　　a、该机为平头塔，安装拆卸均较塔头式方便，由于无塔顶，抗干扰性好于塔头式塔机；
　　b、司机室宽敞、舒适、视野开阔；
　　c、开口爬升架，能多机共用一个爬升架，节省成本；下引进效率高，安全感好；
　　d、如客户需要（如冷却塔等项目），可实现空中自拆臂功能。

规格配置

②.TCT5513-8F

产品特点

? TCT5513-8F性能参数：性能参数及技术指标国内领先，达到当今国际先进水平
　　a、最大臂长55m；臂长组合每5米递减，最小臂长20米；
　　b、最大起重量8t；
　　c、臂尖最大吊重1.3t；
　　d、最大起重力矩：1200KN.m；
　　e、塔身采用1.6m×1.6m×3.0m的鱼尾板标准节；
　　f、最大独立高度为39m，最大附着高度220m；
　　g、起升机构：QE880D，功率30kW，容绳量400m；
　　g、回转机构：HVV95F1.130，堵转力矩95Nm；
　　i、变幅机构：BP40B，功率4kW；
　　j、塔机型式：预埋螺栓固定式、支腿固定式、底架固定式、行走式；
? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，日本三菱的可编程控制器PLC，日本安川变频器；
? 技术亮点
　　a、该机为平头塔，安装拆卸均较塔头式方便；由于无塔顶，抗干扰性好于塔头式塔机。
　　b、司机室宽敞、舒适、视野开阔；
　　c、开口爬升架，能多机共用一个爬升架，节省成本；
　　d、塔身为鱼尾板标准节，销轴连接，便于运输和安装，节省运输空间，非常适合长途运输。

规格配置

③.TCT7015-10E-129ZY-A

产品特点

? 性能参数及技术指标国内领先，达到当今国际先进水平。
　　a、最大臂长70m；臂长组合每5米递减，最小臂长30米；
　　b、最大起重量10t；
　　c、臂尖最大吊重1.5t；
　　d、最大起重力矩：1830KN.m;
　　e、塔身采用2.0m×2.0m×3.0m的鱼尾板标准节；
　　f、最大独立高度为60m，最大附着高度200m；
　　g、起升机构：QE1080D，功率37kW，容绳量540m；
　　g、回转机构：HVV95F1.130，堵转力矩95Nm；
　　i、变幅机构：BP55B，功率5.5kW；
　　j、塔机型式：支腿固定式、底架固定式、行走式；
? 电气控制系统
　　采用PLC控制，提高了可靠性和安全性；关键电气元件采用国际知名品牌，如法国施耐得公司的接触器和断路器，日本三菱的可编程控制器PLC，日本安川变频器。
? 技术亮点
　　a、该机为平头塔，安装拆卸均较塔头式方便；由于无塔顶，抗干扰性好于塔头式塔机；
　　b、司机室宽敞、舒适、视野开阔；
　　c、开口爬升架，能多机共用一个爬升架，节省成本；
　　d、塔身为鱼尾板标准节，销轴连接，便于运输和安装，节省运输空间，非常适合长途运输。

规格配置

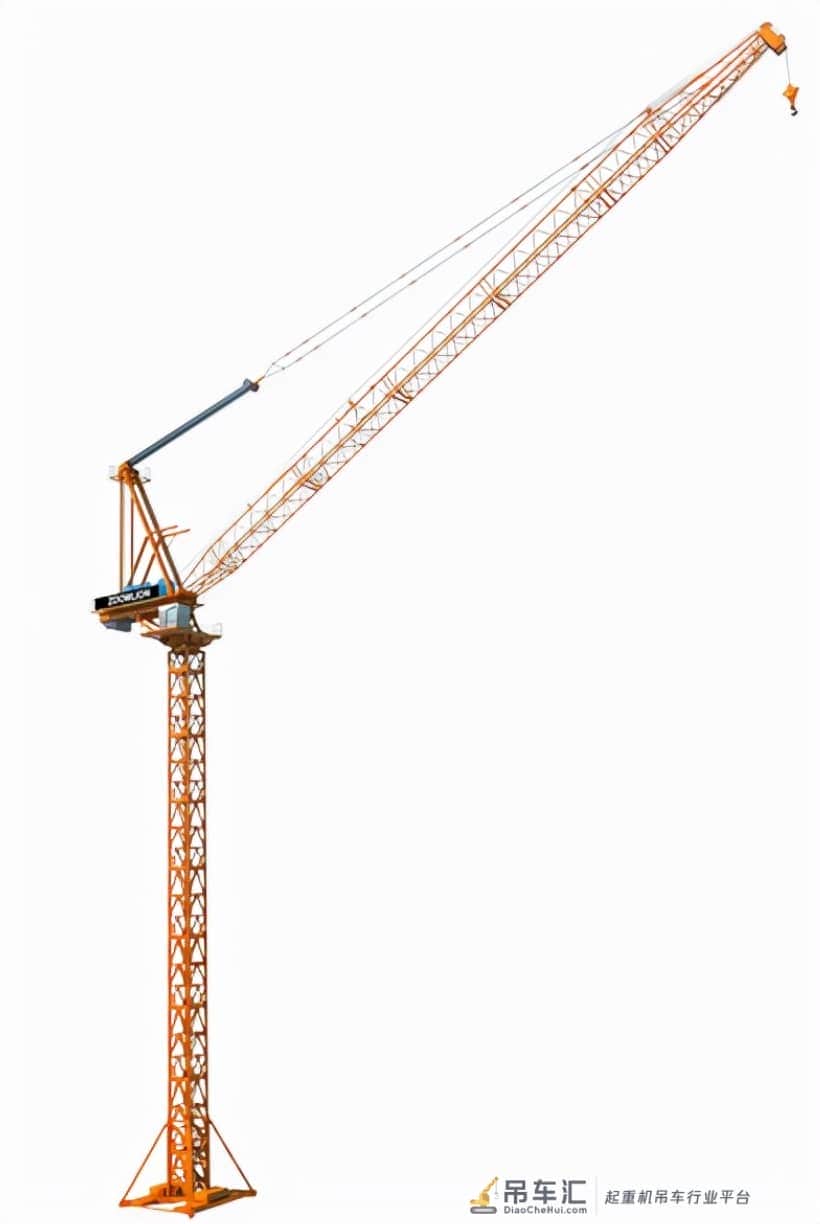

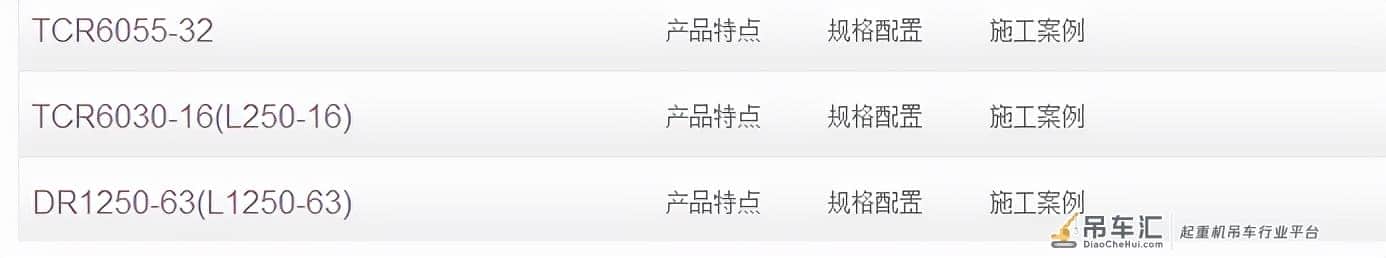

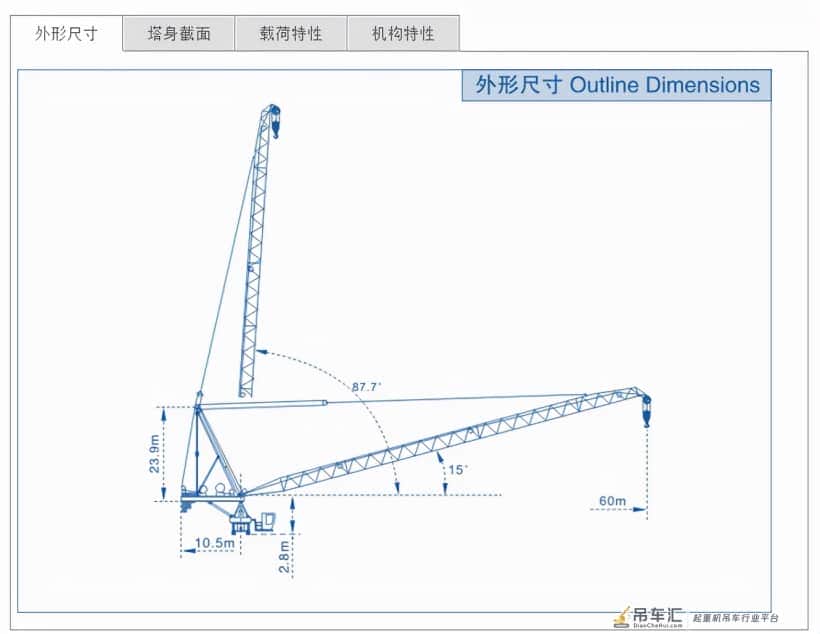

3、动臂塔式起重机（TCR6030-16）：

　动臂塔机TCR6030-16是我公司继TCR6055-32、DR1250-63之后，成功自主研发的新型中型动臂变幅自升式塔式起重机，其整体技术性能国内领先，多项技术指标国际先进。
　　TCR6030-16动臂塔机公称起重力矩为250 tm，最大起重力矩达300 tm，最大起重量达16t，工作幅度达60m；有30m、40m、50m、60m四种臂长组合，可满足不同工况需求。
　　TCR6030-16动臂塔机整机结构采用先进的设计分析系统，整机设计采用精确的ADAMS运动分析和ANSYS有限元分析，结构受力合理，具有良好的强度、刚度和抗疲劳性；起重臂采用三角形截面，通过优化设计变幅铰点位置最大限度降低臂架自重，提高整机起重性能，采用固定式平衡重，故障小；采用专利技术设计的引进平台很好地解决了长的引进距离和工作回转性能之间的矛盾，提高塔机的工作性能。
　　TCR6030-16动臂塔机电气控制系统采用PLC总线控制技术，可靠性高、故障性少，同时，起升、变幅二大机构均采用全变频无极调速，真正实现轻载高速、重载低速，全程变幅时间仅为2.7min，且变幅、起升动作起、制动平稳，就位迅速精确；回转采用ZRCV控制。
　　TCR6030-16动臂塔机具有完备的安全保护装置，配置有多功能监控仪，实时显示起重量、幅度、起重力矩、臂架仰角等参数，整机安全性高。

4、超大型塔式起重机：

四川建机：M系列水平臂塔式起重机、 C系列水平臂塔式起重机、 D系列动臂式塔式起重机、p系列动臂式塔式起重机。

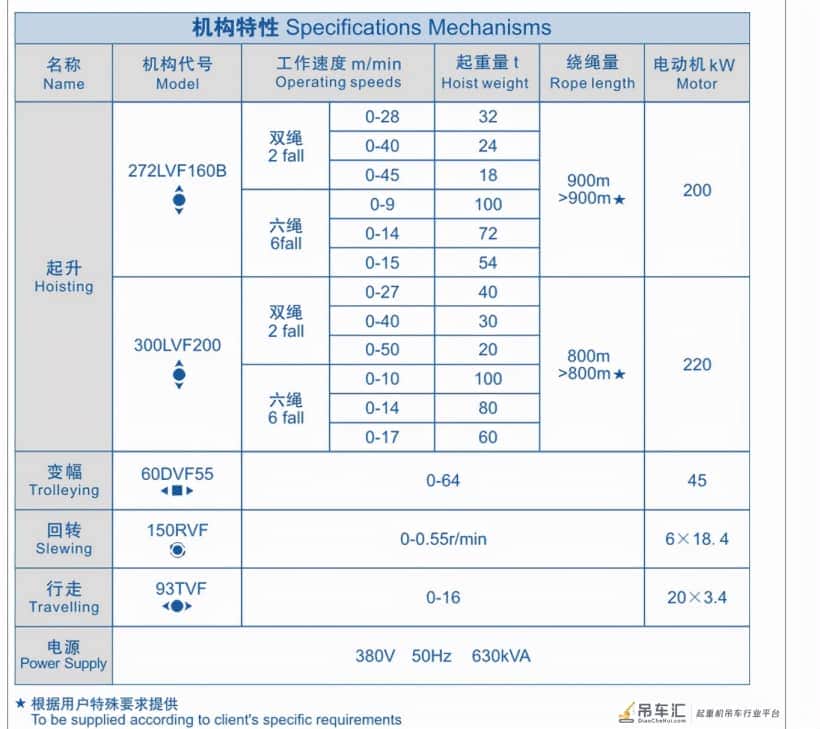

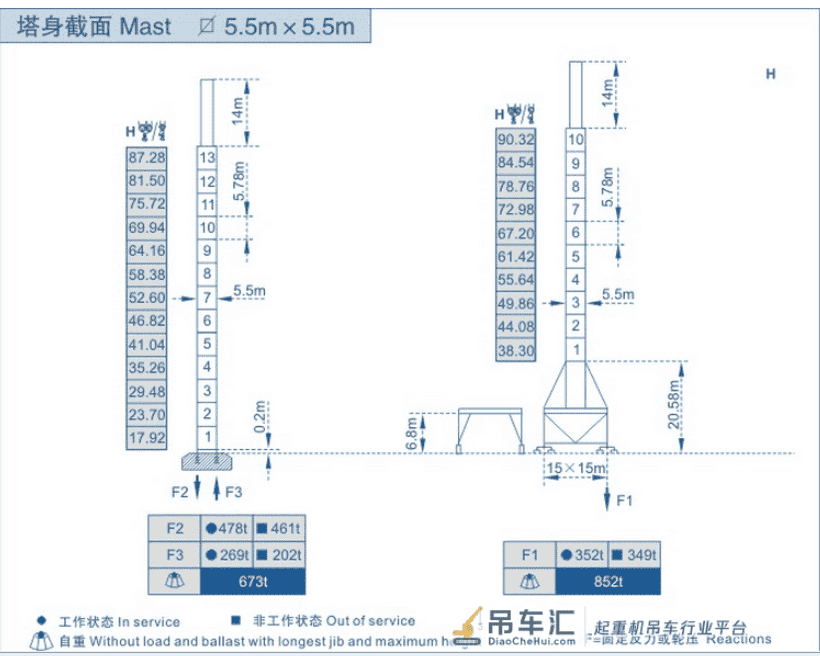

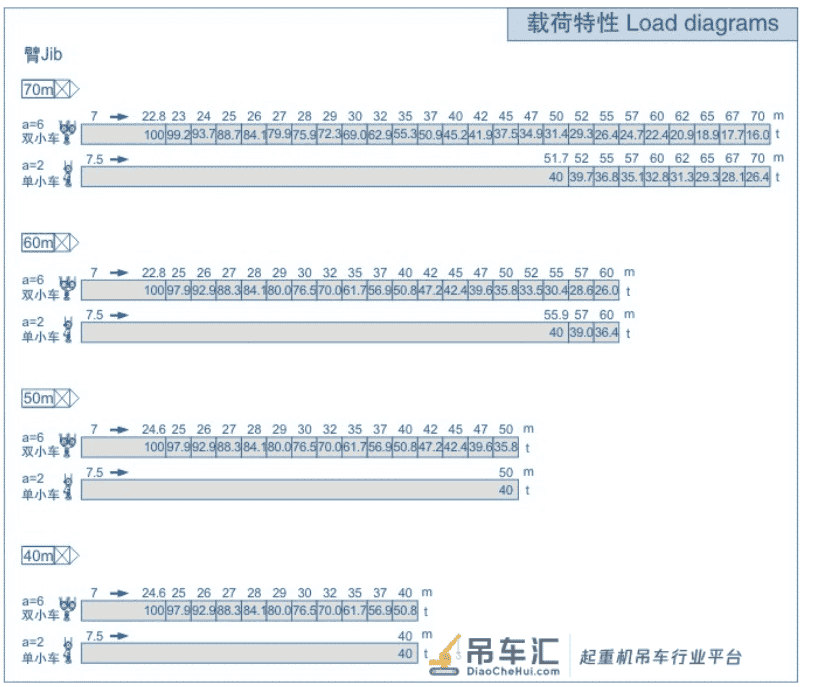

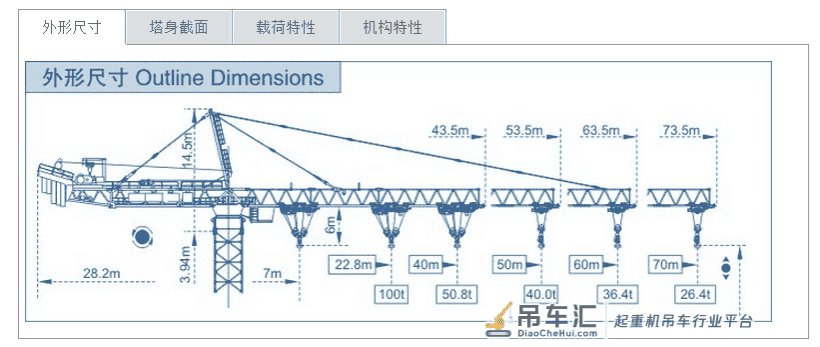

1.M系列水平臂塔式起重机（R=73.5m）:

2. C系列水平臂塔式起重机:

①.SCM-C5010塔式起重机

②. SCM-C6024塔式起重机:

③.SCM-C7052塔式起重机：

3. D系列动臂式塔式起重机:

4. p系列动臂式塔式起重机:

P125塔式起重机:
