VALENIAN起重机故障植入试验平台

瓦伦尼安教学设备起重机故障植入试验平台，可在不同速度条件下，模拟3级平行齿轮箱的磨损、裂纹、点蚀、断齿、轴承内圈、外圈等多种故障特征，完成相关故障诊断的试验研究。

VALENIAN起重机故障植入试验平台

平台组成：

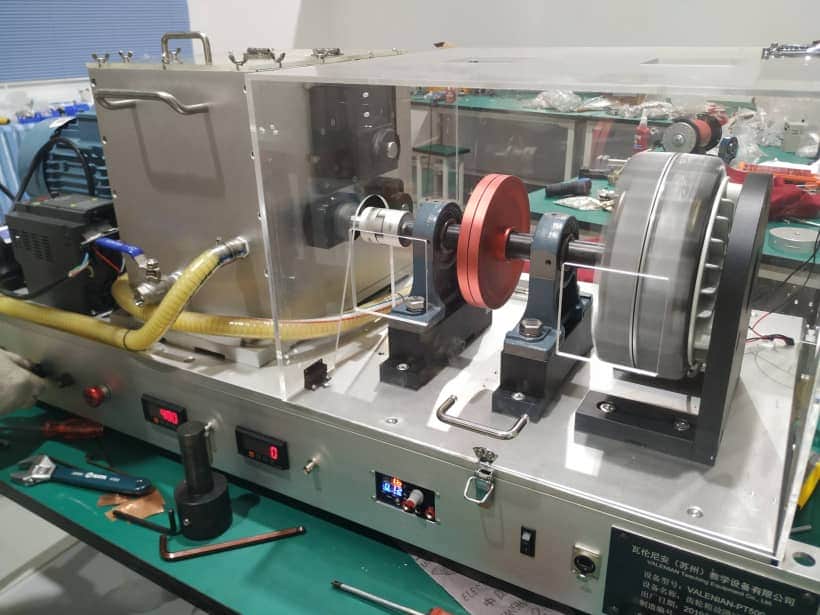

该试验平台由底板、驱动电机、电磁制动器，制动轴系、3级平行齿轮箱、钢丝卷筒轴系、手动径向加载机构，反拖减速机，反拖电机及平台支撑架等部分组成。

参数描述

驱动模块

变频调速三相异步电机（功率0.75KW，同步转速1000rpm，额定扭矩7.87N·m）

功能模块

3级平行齿轮箱，钢丝卷筒轴系，反扡减速机，负载电机（0.75KW，同步转速1000rpm），转矩转速传感器（转矩量程500 N·m，最高转速4000rpm）

制动模块

电磁制动器，制动力矩100 N·m，制动盘

底板模块

吸振，45#钢，尺寸1800mm×800mm，整体镀铬，配套铝型材支撑架

其他模块

防护模块：PVC透明防护罩；控制系统模块：分体式控制柜，控制系统；平台总质量约800kg

来源：汉吉龙测控技术
