塔式起重机实训仿真教学系统

塔式起重机实训仿真教学系统——汽车起重机操作教学仪可模拟真实汽车起重机工作中的一系列操作和应用。通过本设备培训学员可以降低设备成本，提升教学质量，加快培训速度，保证人员安全。在显著提高培训中心效益的同时能提高学员学习效率，达到学校和学员双赢的效果。

汽车起重机操作教学仪可以模拟手柄式汽车吊和推杆式汽车吊两种不同机型的操作教学。汽车起重机操作教学仪由硬件及软件系统构成。配套硬件包括：教学设备机体，方向盘总成，5个找平调节推杆，点火开关，内嵌多功能小键盘，遥控器，操作控制系统，显示系统及计算机主机设备等。

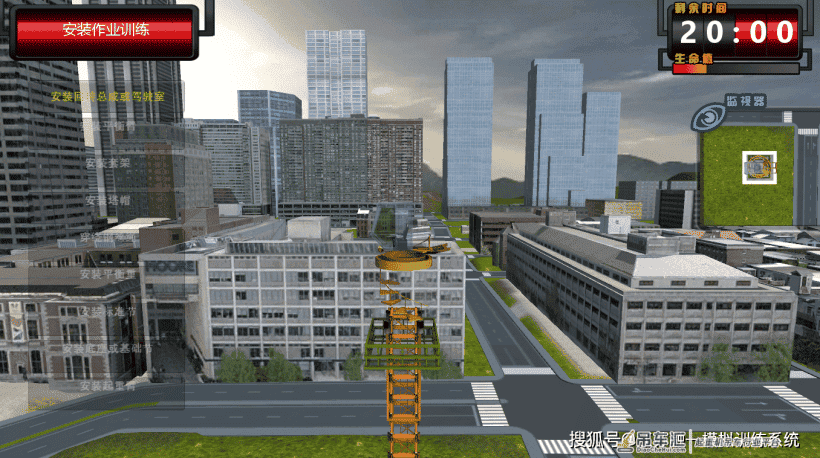

软件内容：三维仿真操作、理论文档、视频资料、理论考核。驾驶室视角切换吊物能完全看到被吊物体，完全满足国家考核大纲要求。★汽车起重机三维仿真操作的训练教程包括以下十项内容：一、★开动吊车：操作方向盘和油门开动吊车到红色停车位置。

移动汽车吊带方向盘。二、★找人工手动找平，平作业：根据提示盘操作调平装置即调节支撑柱使吊车平衡，让学员熟悉起吊操作前准备工作。三、★吊物定点停放：操作吊钩吊起场景中绿色提示框内的箱子，放到相应的红色提示框的位置。四、★击落木块：操作吊钩，击落顶点杆上的木块。过程中不要触碰定点杆。五、★绕杆：操作吊钩，按照提示线路完成绕杆操作，过程中吊钩不要触碰定点杆。

六、★吊物避让：操作吊钩吊起箱子，按照提示线路完成绕杆避让操作，过程中箱子不要触碰定点杆。七、★货物装载：操作吊钩吊起箱子，然后将箱子放到平板车上。八、★标准手势识别：根据人物的手势提示，操作吊车完成相应的动作。九、★起吊重物：操作吊钩吊起场景中绿色提示框内的水泥板，放到平板车上红色提示框的位置。

十、★综合场地考核：1、操作吊钩，按照提示线路完成绕杆操作，过程中吊钩不要触碰定点杆；2、绕杆完成后，操作吊钩吊起场景中绿色提示框内的水泥板，放到平板车上红色提示框的位置。★汽车起重机三维仿真操作的考核任务包括以下八项内容：

一、吊物定点停放：操作吊钩吊起场景中绿色提示框内的箱子，放到相应的红色提示框的位置。操作过程中吊钩或货物碰到其他物体均扣10分。二、★击落木块：操作吊钩，击落顶点杆上的木块。过程中不要触碰定点杆。操作过程中吊钩碰到定点杆扣10分。三、★绕杆：操作吊钩，按照提示线路完成绕杆操作，过程中吊钩不要触碰定点杆。操作过程中吊钩碰到定点杆扣10分，吊钩位置高出定点杆高度扣10分。四、★吊物避让：操作吊钩吊起箱子，按照提示线路完成绕杆避让操作，过程中箱子不要触碰定点杆。

操作过程中吊钩碰到定点杆扣10分，货物碰到定点杆扣10分。五、★货物装载：操作吊钩吊起箱子，然后将箱子放到平板车上。操作过程中吊钩或货物碰到其他物体均扣10分。六、★标准手势识别：根据人物的手势提示，操作吊车完成相应的动作。操作错误扣10分。七、★起吊重物：操作吊钩吊起场景中绿色提示框内的水泥板，放到平板车上红色提示框的位置。操作过程中吊钩或货物碰到其他物体均扣10分。八、★综合场地考核：1、操作吊钩，按照提示线路完成绕杆操作，过程中吊钩不要触碰定点杆；2、绕杆完成后，操作吊钩吊起场景中绿色提示框内的水泥板，放到平板车上红色提示框的位置。操作过程中吊钩或货物碰到其他物体均扣10分。★?实现人机交互功能（方向盘、操纵杆、油门控制、档位调节等与驾驶者的操作实时响应并一致），从而具备更高的模拟度。

来源：江苏融一模拟训练系统
