4.衬板的拆除和安装
为了保护破碎主机本体，延长使用寿命，在主机内安装有许多耐磨衬板。不同机型所安装的数量也不相同，我们所要介绍的机型安装的数量大约在90块左右，总重量大约6t。不同部位衬板的受力情况不同，其磨损的周期和磨损的程度也不尽相同，所以，更换的频率也不相同。因此，要经常对衬板进行检查，以确定衬板是否更换。由于衬板的安装部位不同，更换时的方法也不相同，但是有一个前提必须要保证，就是在确保安全的条件下进行。

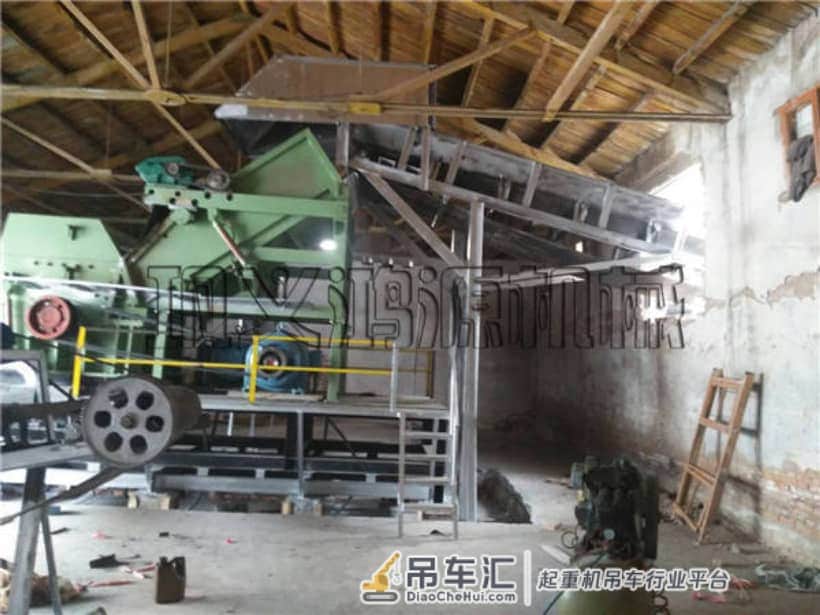

废钢破碎线

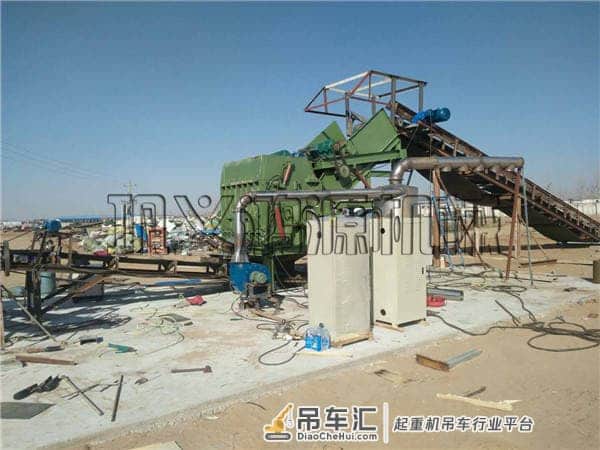

废钢破碎线

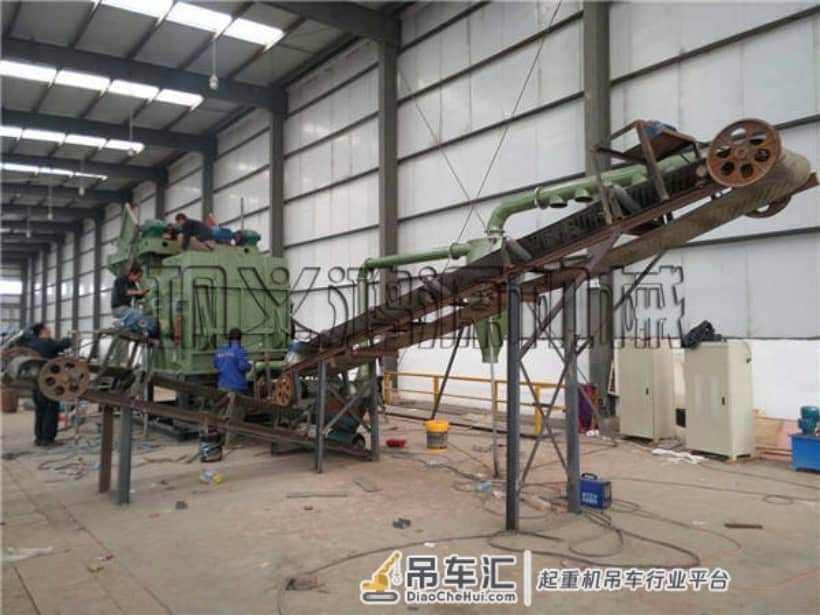

废钢破碎线
各部位衬板的拆除与安装步骤：
01.拆除衬板中的两个螺栓在衬板螺栓孔内穿上钢丝绳；
02.在拆除的螺栓孔内各插人一圆钢棒用起重机将衬板吊到相应的安装位置；
03.低位内侧拆除其余的螺栓用撬棍将衬板的螺栓孔与破碎机上对应的螺栓孔对齐；
04.用撬棍将衬板从圆钢棒上滑落下来将两根圆钢棒插入孔内，去掉钢丝绳；
05.衬板在衬板的其余孔中插人螺栓并装上螺母和垫圈，确定螺栓沉人衬板的孔内后，拧紧螺母，但不要拧得太紧；
06.穿上钢丝绳，用起重机将衬板吊出拿走圆钢棒，装上其余螺栓；
07.拧紧所有螺栓，拧紧力矩为2847N·m；
08.焊接一个吊环在衬板上将临时性吊环焊接到衬板的顶部；
09.用起重机将衬板吊住用起重机将衬板吊到相应的安装位置；
10.拆除衬板上所有装配螺栓和螺母用撬棍将衬板的镙栓孔与破碎机上对应的螺栓孔对齐；
11.内衬插入螺栓并装上螺母和垫圈，拧紧螺母，但不要拧得太紧；
12.将衬板吊出去掉钢丝绳；
13.确定螺栓都沉入衬板的孔内后，拧紧螺母。拧紧力矩为2847N·m拆除吊环；
14.焊接一个吊环在衬板上将临时性吊环焊接到衬板上；
15.中部内衬用起重机将衬板吊住用起重机将衬板吊到相应的安装位置；
16.拆除衬板上所有装配螺栓和螺母用撬棍将衬板的螺栓孔与破碎机上对应的螺栓孔对齐；
17.插人螺栓并装上螺母和垫圈，拧紧螺母，但不要太紧；
18.板将衬板吊出去掉钢丝绳；
19.确定螺栓都沉人衬板的孔内后，拧紧螺母。拧紧力矩为2847N·m拆除吊环；
20.拆除所有连接螺栓将钢丝绳从上盖和衬板的螺栓孔内穿过，插上横杆；
上盖衬衬板能自行滑落下来，否则用撬棍将其撬落用起重机将衬板吊到相应的安装位置
21.用撬棍将衬板的螺栓孔与破碎机上对应的螺栓孔对齐；
22.板穿上钢丝绳，用起重机将衬板吊出插人螺栓并装上螺母和垫圈，拧紧螺母，但不要拧得太紧；
23.拔出横杆，去掉钢丝绳，装上其余螺栓；
24.确定螺栓都沉人衬板的孔内后，拧紧螺母。拧紧力矩为1763N·m；
25.前壁衬板将钢丝绳穿人衬板的吊耳中将钢丝绳穿入衬板的吊耳中；
26.用火焰切割，割除任何能卡住衬板的物料将安装面清除干净；
27.用起重机将衬板吊起，并用撬棍摇动，直至将其吊出用起重机将衬板缓缓吊人相应的安装位置；
28.将破碎机底座两侧衬板拆除将所有的格栅按照破碎机内的安装方向和顺序在破碎机外摆放好；
29.用火焰切割，清除任何能卡住格栅的物料将破碎机内安装格栅的圆弧面清扫干净，并涂上油脂；
30.底部将钢丝绳从格栅孔中穿过，用起重机将格栅吊出用钢丝绳和起重机将格栅按方向和顺序先后装人破碎机内；
31.格栅用橇棍将格栅尽可能地靠近，还可以用破碎机中间体来压，使格栅更紧凑地处于合适的装配位置；
33.装上压杠，检査压杠与破碎机中间体的间隙，如果该间隙大于l0mm，就要安装填隙板，确保格栅位置保持不动；(填隙板应与压杠焊牢）
34.装上破碎机底座两侧衬板，并用螺栓紧固；
35.将格栅的相对位置做好标记用起重机将格栅吊至破碎机相应的安装位置；
36.顶部格栅拆除上盖固定螺栓，用起重机将其吊出破碎机。如果发现格栅与上盖连在一起时，千万不能直接吊运，应将格栅用钢丝绳固定在破碎机上后，再吊上盖。否则格栅和上盖一起吊运时，有可能发生格栅脱落的危险安装上盖，拧紧固定螺栓；
37.用起重机将格栅吊出；
