塔吊电路分析

由于各种机械设备的运动形式和工艺要求都不尽相同，所以在电力拖动自动控制中提出了各种要求；电气控制原理图中所包含的电气元件、设备的符号也比较多，要正确阅读和理解控制原理图，除了要遵循电气绘制的原理图的规则外，还要对整张图进行划区、注明各分支电路的用途及接触器、继电器的线圈与受其控制的触头的从属关系。

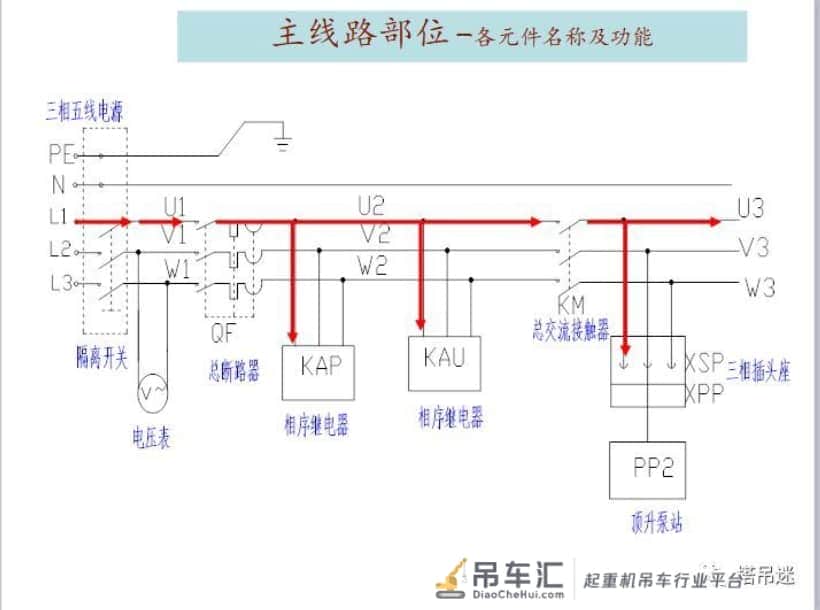

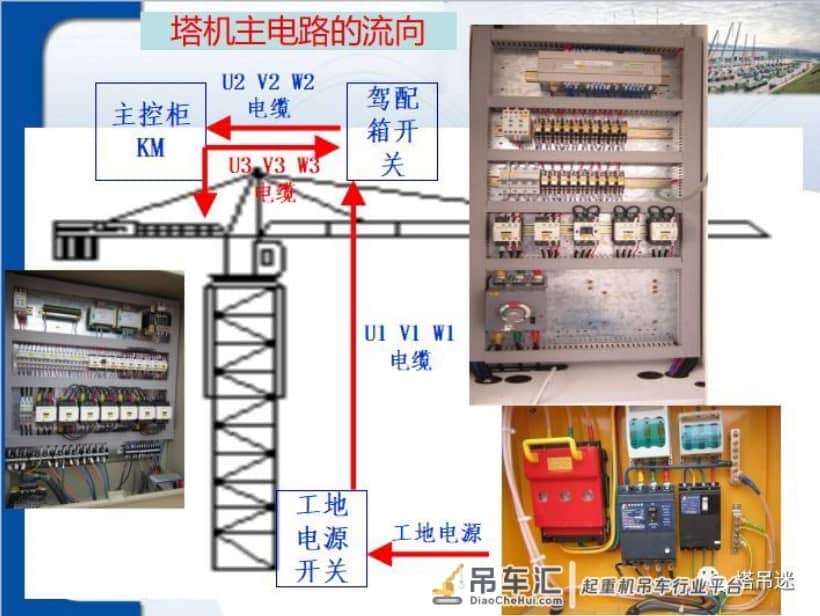

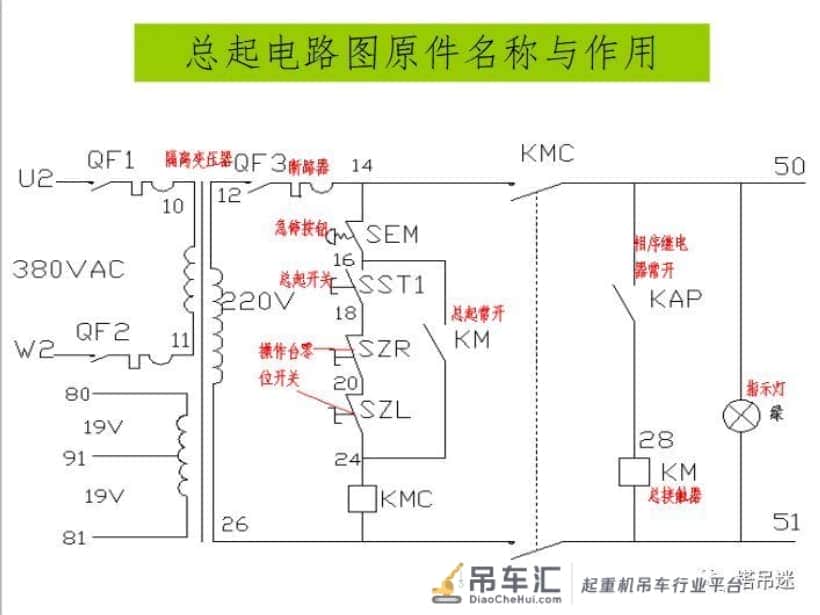

T：多绕组隔离变压器

QF1/QF2/QF3：1P断路器

SEM：急停按钮

SST1：总起按钮

SZR/SZL：操控台零位开关（少画一个开关）

KMC：中间继电器

KM：总起接触器

触头KM：总起常开（在这里是自保作用）

触头KAP：相序继电器（断、错相相序继电器就会停止输出）

V1/V2：半波整流

C1：滤波电容

电机是定子双绕组三速电机

QFH：3P断路器

KHB：刹车接触器

KHU：上升接触器

KHD：下降接触器

KHL：低速接触器

KHM：中速接触器

KHH：高速接触器

KHJ：辅助接触器

输入端口

L/N：PLC供电电源口

COM：公共地

X0：上升1速

X1：下降1速

X2：2速

X3：3速

X14/X15：高度限位器

X32：接触器的工作状态

输出端口

Y4/Y5：-KHU：上升中间继电器

Y6/Y7：-KHD：下降中间继电器

Y10/Y11：-KHL：低速中间继电器

Y12/Y13：-KHM：中速中间继电器

Y14/Y15：-KHH：高速中间继电器

Y16/Y17：-KHJ：辅助中间继电器

Y20：-KHB：刹车中间继电器

电机是定子单绕组双速转子绕线电机

TR：多绕组隔离变压器

QF1：3P断路器

QF4/QF5：1P断路器

KHB：刹车接触器

KHU：上升接触器

KHD：下降接触器

KHL：低速接触器

KHH：高速接触器

KHJ：辅助接触器

H1/H2/H3：封电阻接触器

YBHE：涡流线圈

TR：变压器

V1/V2/V3/V4：桥式整流

注：下降4速的转速能达到5速的转速（其实没有5速、拖拽作用）

输入端：

X0：上一速

X1；下一速

X2：二速

X3：三速

X4：四速

X5：五速

X22：定子低速反馈

X23/X24：限位器

输出端：

Y0：KA1：KHU

Y1：KA2：KHD

Y2：KA3：KHE

Y40：KA4：KHL

Y41：KA5：KHH

Y42：KA6：KH1

Y43：KA7：KH2

Y44：KA8：KH3

Y10：KA9：KH4

Y11：KA10：KH5

Y12：KA11：KH6

Y13：KA12：KH7

Y14：KA13：KH8

Y15：KA14：KH9

Y16：KA15：KHB

来源：塔吊迷
