雷萨超级学堂――起重机故障解决方案(六)

同学们好!又到了雷萨超级学堂时间，本期栏目很多朋友都留言反馈非常实用!希望继续延续下去，毕竟学习多一些的机械常识和维修技巧在关键时刻还是超级有用滴那么，今天我们来学习下第六节课。

先导无压力故障案例

案例故障描述：按下使能开关，使能指示灯亮，先导压力表指针为零，导致上车所有动作均无

处理过程:

第一步

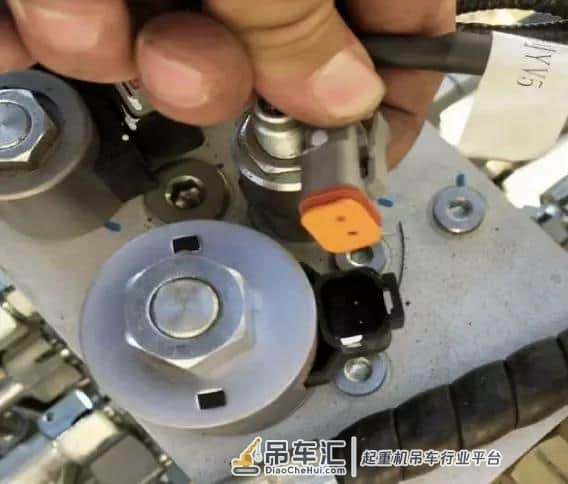

检查Y5电磁阀插头，电信号正常

第二步

测量Y5电磁线圈电阻正常

第三步

拆下先导压力溢流阀检查

阀芯无卡滞、无磨损、弹簧和压力调节螺钉正常

第四步

拆下Y5电磁阀阀芯，发现

阀芯卡滞，清洗后正常

注意事项

①若现场没有电磁阀可用Y6或Y7与Y5对换排除故障

②清洗先导溢流阀完毕后要将压力调到30bar

电气及力矩限制系统故障案例

案例故障描述：上车变幅降、伸臂、主副卷扬升时，无动作

处理过程:

第一步

将高度限位器的插接件拆除，把万用表打到通断档后，用手拉动限位器重锤，用万用表检查器通断性，结果导通，正常，测量臂头分线盒处的地线信号也正常

第二步

检查副卷扬高度限位器和副高度限位器短接插头，无异常

第三步

检查过卷继电器KA5或KA6继电器线圈和触点均正常，但是继电器线圈对应的中央配电盒上的孔位没有电信号，可以确定是线路或者插件存在故障

第四步

近一步对线束和插头进行检查发现主臂线束插接件处插针松脱，修复后正常

注意事项

①拔/插插接件前需要先断电

②拔/插插接件时，需要注意保护好插接件的针脚，注意防尘防水等

③维修完毕后注意固定好线束，防止二次损坏或干涉
