塔式起重机安全检查要点之卷筒和滑轮

卷筒和滑轮的安全检查要点

1.钢丝绳允许偏角

1）钢丝绳绕进或绕出滑轮轮槽时的最大偏斜角（即钢丝绳中心线和垂直滑轮轴平面间的角度）不应大于4°；对阻旋转钢丝绳不应大于2°。

2）钢丝绳绕进或绕出卷筒时偏离绳槽两侧的角度不应大于3.5°；对阻旋转钢丝绳不应大于2°。

3）对于无绳槽卷筒和多层缠绕卷筒，钢丝绳偏离垂直卷筒轴平面的角度不应大于1.5°。大于1.5°时应设置排绳轮。

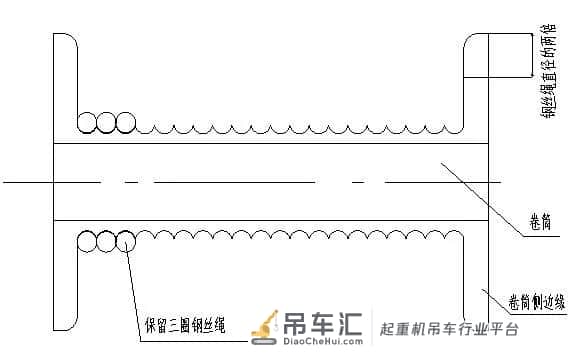

2.卷筒两侧边缘超过最外层钢丝绳的高度应不小于钢丝绳直径的2倍。

3.卷筒上设有钢丝绳固定卡，钢丝绳在放出最大工作长度后，应还有至少三圈保留在卷筒上。

卷筒和滑轮的报废标准

卷筒和滑轮有下列之一情况时应予以报废：

a)裂纹和边缘破损；

b)卷筒壁磨损量达原壁厚的10%；

c)滑轮绳槽壁厚的磨损量达原壁厚的20%；

d)绳槽的磨损量超过相应钢丝绳直径的25%。
