塔式起重机安全检查要点之机械式安全装置

说到塔式起重机的安全装置，大家都会觉得是电气部分的安全装置，其实塔式起重机上有一些机械方面的安全装置，主要有以下几种：

1）小车断绳保护装置

2）小车断轴保护装置

3）钢丝绳防脱装置

4）夹轨器

5）缓冲器、止挡装置

6）轻轨板

7）顶升横梁的防脱装置

下面逐个介绍一下塔式起重机机械方面的安全装置。

1）小车断绳保护装置

小车变幅的塔机，变幅的双向均应设置断绳保护装置。

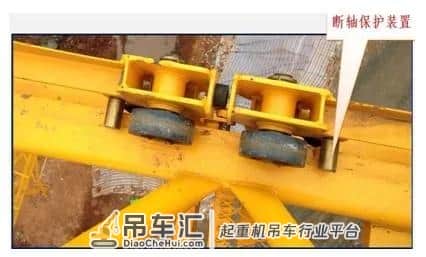

2）小车断轴保护装置

小车变幅的塔机，应设置变幅小车断轴保护装置，即使轮轴断裂，小车也不会掉落。

3）钢丝绳防脱装置

滑轮、起升卷筒及动臂变幅卷筒均应设有钢丝绳防脱装置，该装置与滑轮或卷筒侧板最外缘的间隙不应超过钢丝绳直径的20%。

吊钩应设有防钢丝绳脱钩的装置。

4）夹轨器

轨道式塔机应安装夹轨器，使塔机在非工作状态下不能在轨道上移动。

5）缓冲器、止挡装置

塔机行走和小车变幅的轨道行程末端均需设置止挡装置。缓冲器安装在止挡装置或塔机 (变幅小车)上，当塔机 (变幅小车)与止挡装置撞击时，缓冲器应使塔机 (变幅小车)较平稳地停车而不产生猛烈的冲击。

缓冲器的设计应符合GB/T13752—1992中6.4.9的规定。

6）清轨板

轨道式塔机的台车架上应安装排障清轨板，清轨板与轨道之间的间隙不应大于5mm。

7）顶升横梁防脱功能

自升式塔机应具有防止塔身在正常加节、降节作业时，顶升横梁从塔身支承中自行脱出的功能。
