塔式起重机安全检查要点之附着装置

当塔机超过独立高度的时候需要架设附着装置。附着装置可以增加塔机的使用高度，保持塔机的稳定性，其主要作用是将塔式起重机固定在建筑物的结构上，起到依附作用。

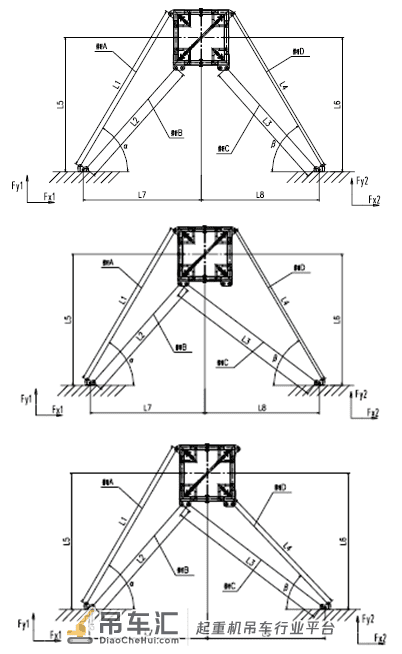

附着装置由附着框架、附着拉杆和锚固件组成，附着拉杆有三根或四根两种形式。

四杆形式的附着拉杆

三杆形式的附着拉杆

塔式起重机附着装置的安全检查要点

一、行业标准对附着装置的规定

《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010中3.3条规定：

1）当塔式起重机作附着使用时，附着装置的设置和自由端高度等应符合使用说明书的规定；

2）当附着水平距离、附着间距等不满足使用说明书要求时，应进行设计计算、绘制制作图和编写相关说明。

3）附着装置的构件和预埋件应由原制造厂家或由具有相应能力的企业制作。

4）附着装置设计时，应对支撑处的建筑主体结构进行验算。

二、附着装置的结构

1）螺栓应拧紧、无松动。

2）连接销轴需到位；

3）安全销与开口销应符合要求；

4）附着框是否原厂生产或有能力自行加工的附着框是否符合安全标准；

5）附着框安装位置是否正确（应在标准节中部）；

6）是否安装内支撑系统；

7）拉杆连接方式是否合理；

8）拉杆的铰接或者焊接是否牢固。

三、垂直度要求

附着后，应保证附着拉杆在同一平面内，附着点以下塔身的垂直度不大于2/1000，附着点以上不大于4/1000。

附着装置安全隐患

附着装置安全隐患
