起重机机械故障模拟测试系统

VALENIAN起重机机械故障模拟测试系统

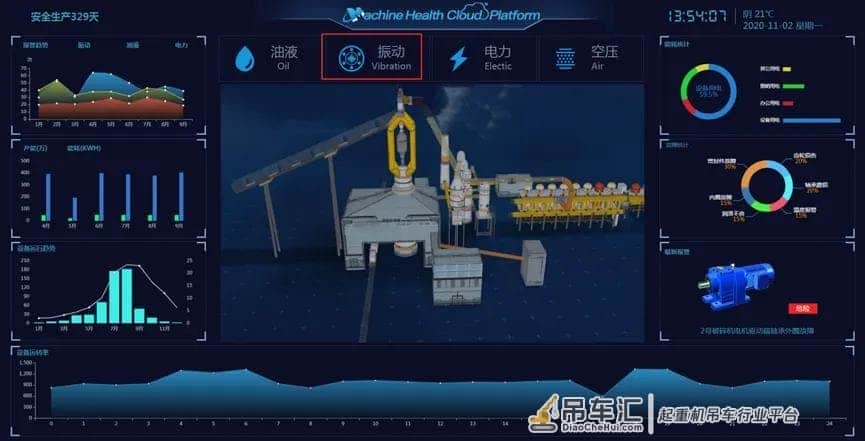

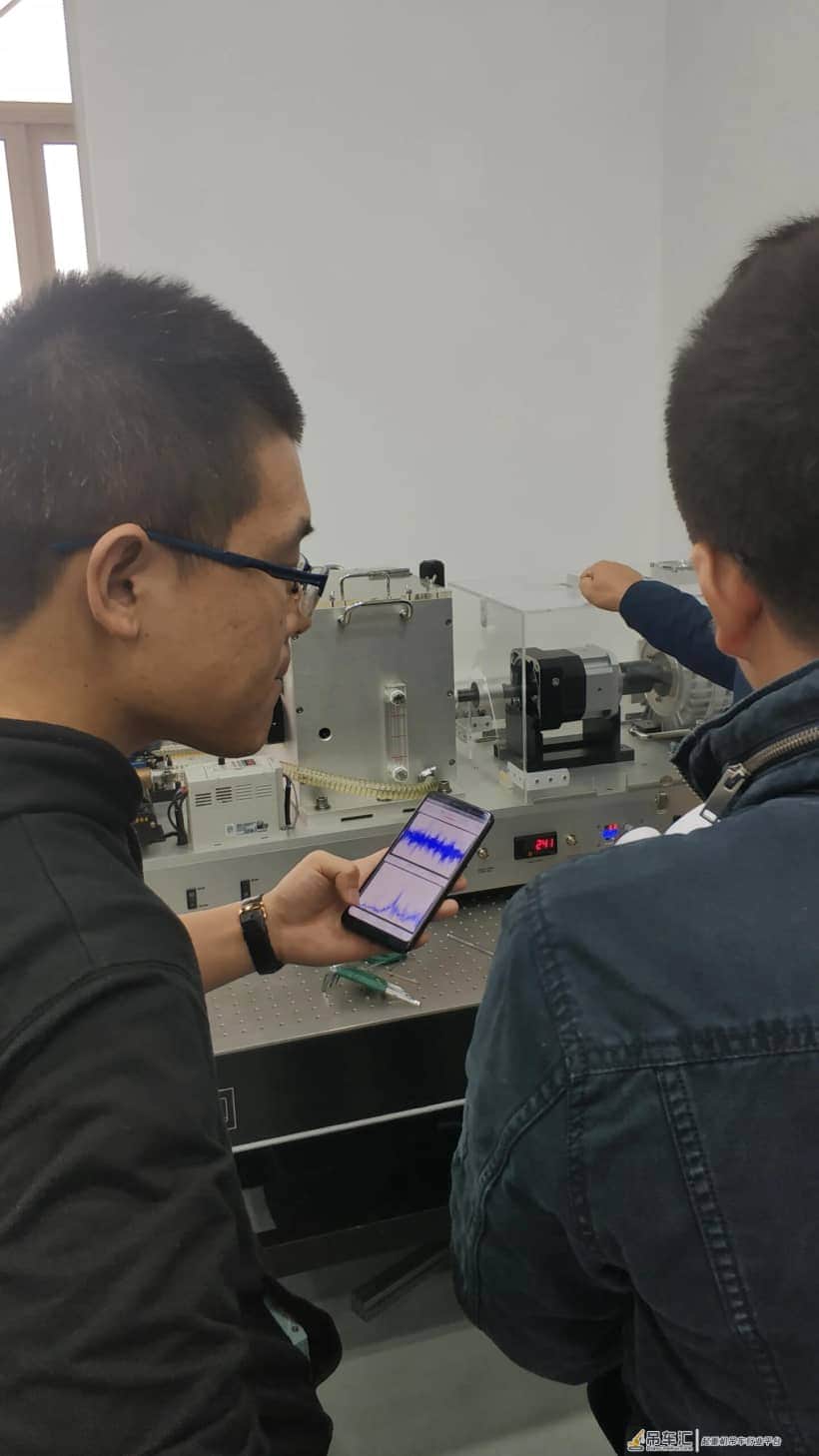

硬件配置

电机：变频三相异步电机 1 台，可实现工频、变频两种方式运行；转速：

0-3000rpm（变频调速）。齿轮减速箱：2 台；速比 i=7.5；一端输入双端输

出。采用柔性联轴器（标准件）。链传动轮：两端具有各两个轴承及轴承座；

轴承选型应具备深沟球轴承及圆柱滚子轴承。（具备可以连接谐波、RV 减

速器的连接方式）。皮带传动轮：两端具有各两个轴承及轴承座；轴承选型

应具备深沟球轴承及圆柱滚子轴承。（具备可以连接谐波、RV 减速器的连

接方式）。

软件配置

边缘基础算法：信号高通、低通、带通滤波；包络解调，傅里叶变换等，

通过配置不同的函数，实现不同的算法功能。接口开放，可以自定义算法

模块。具备齿轮故障，皮带松动故障， 转子不平衡故障，螺栓松动故障的

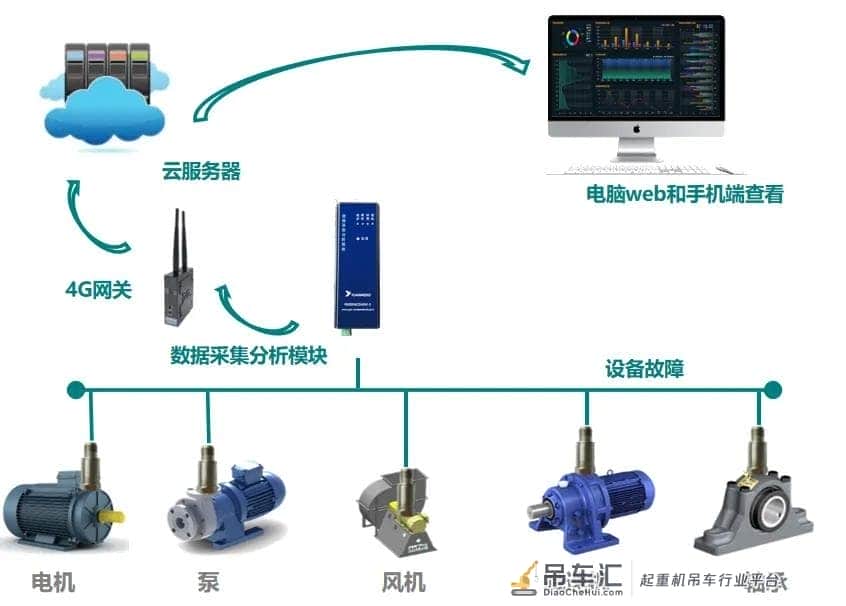

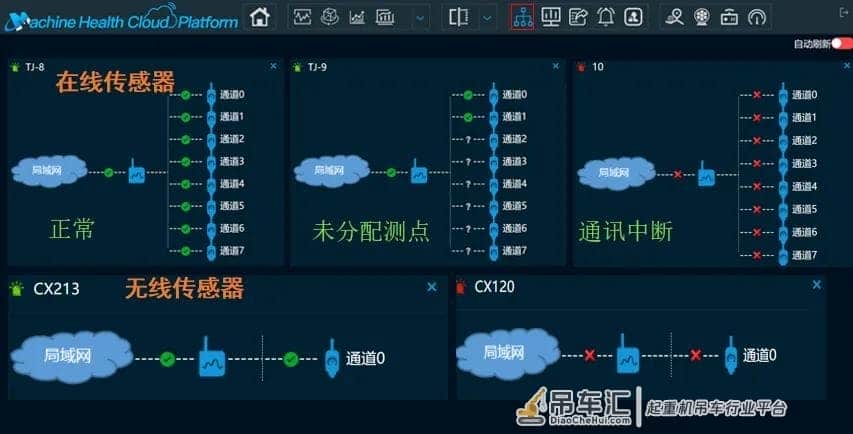

故障诊断边缘算法。具备系统与振动传感器自检测功能（智能数据采集单11

元离线、在线监测；振动传感器运行/故障检测。可配置选择性采集对应工

况数据,采集的设备工况可由指定通道数据判断。各个通道边缘算法可单独

指定可自定义算法并能被数采软件自动调用处理。支持二次开发（支持

Python、C++等高级语言）。

性能要求

该装置具备振动、电流、温度、转速、扭矩监测功，可利用工业大数据分

析技术对旋转类设备的重要部件进行故障模拟，故障类型如下：齿轮箱齿

轮轮齿断裂，轮齿剥落故障模拟；皮带松动故障模拟；转子不平衡故障模

拟；螺栓松动故障模拟。可以通过对上述的故障实验获取相关测点的数据。

数据采集与数据分析研究，验证不同的算法工具、算法模型产生的监测及

故障预测结果
