港口起重设备轴承应用

一、 起重运输设备概述

起重运输机械是在一定范围内垂直提升和水平搬运重物的多动作机械。起重运输机械主要包括：岸边集装箱起重机、轮胎式集装箱龙门起重机（场桥）、散货装、卸船机、斗轮堆取料机、 门座起重 机 ；带式输送机、取料机、桥式吊车、动臂起重机、卸载机、堆料机。

二、 TWB 轴承在港口机械中的应用

应用类型：针对该领域环保要求，目前，TWB可提供用于起重运输设备的轴承包括：调心滚子轴承、满滚子短圆柱轴承、圆锥滚子轴承、转盘轴承等，主要应用于齿轮箱、行走轮、克令吊、及吊钩滑轮，提升装置、变幅机构、回转机构等。

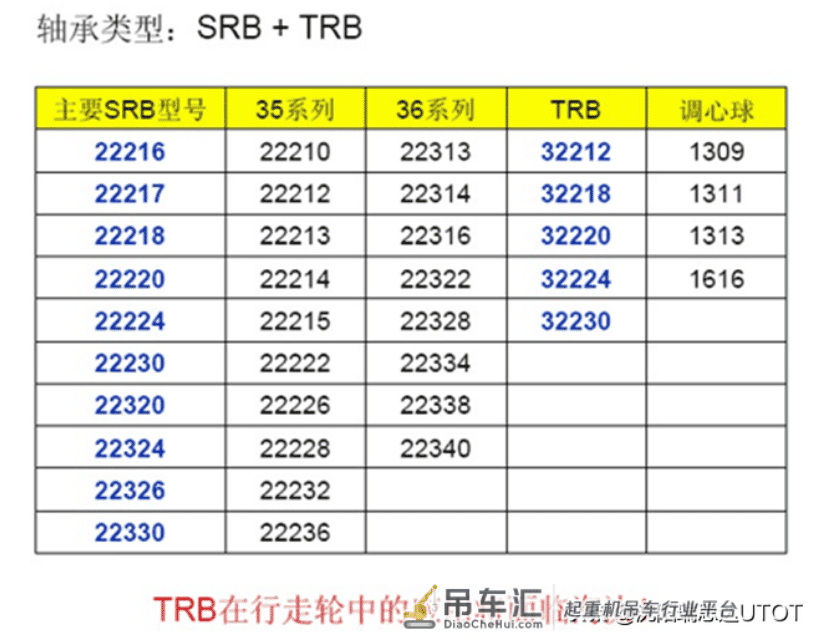

行走轮常用轴承类型与型号

• 港机轴承应用部位—升船机滚轮：

22218C; 22220C; 22222C

• 轴承应用部位– 起升机

滑轮专用轴承：SL04—5026NR

• 轴承应用部位—输送带托辊

托辊轴承：23140CAK/W33; 23148CAK/W33; 23144CAK/W33; 23152CAK/W33;

23156CAK/W33

• 轴承应用部位—输送带托辊（续）

替代进口轴承：6306-2RS/C3

三、SL04系列滑轮专用轴承简介

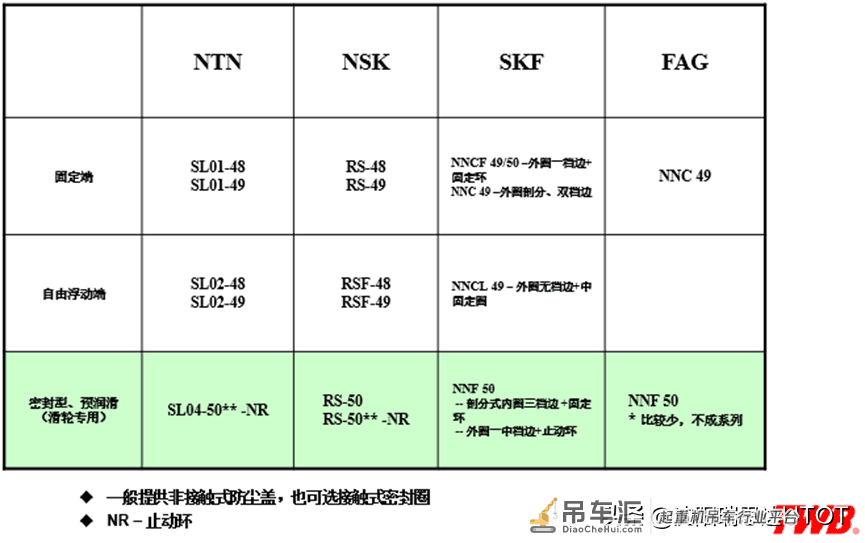

圆柱滚子轴承分类

• 内圈圆柱滚子轴承

–NU / NJ / NUP / N / NF系列

• 单列满装圆柱滚子轴承

— SL18 – 18/22/29/30系列、SL19- 23系列

• 双列满装圆柱滚子、带止动环轴承

— SL04- 50..PP、SL04-50..NR系列

• 双列满装圆柱滚子轴承

— SL01- 48/49系列、SL02- 48/49系列

• 多列圆柱滚子轴承（多应用轧机轴承）

双列满装圆柱滚子轴承

SL系列滑轮专用双列满滚子轴承

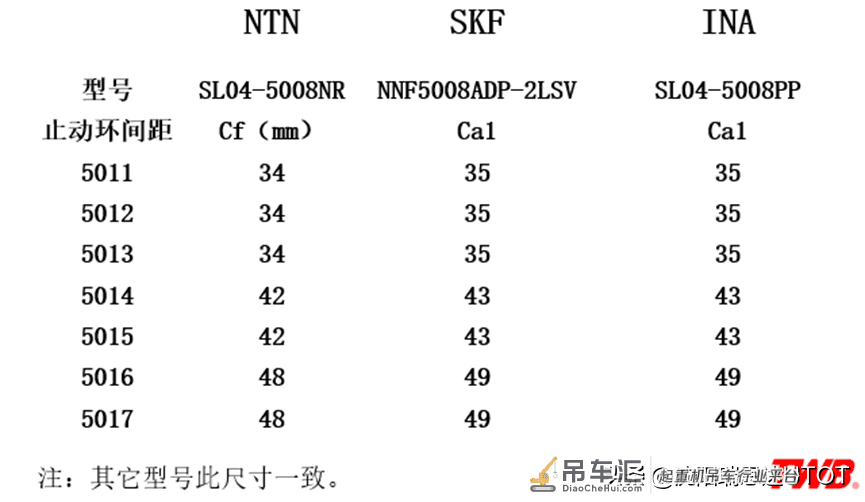

各品牌外圈止动环定位尺寸的差别

来源：沈阳瑞思达UTOT
