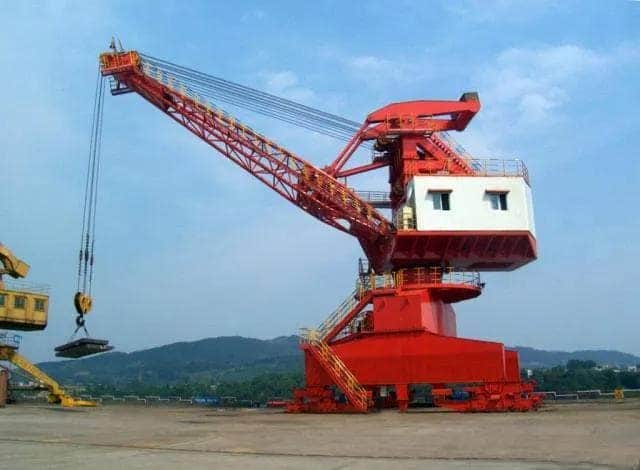

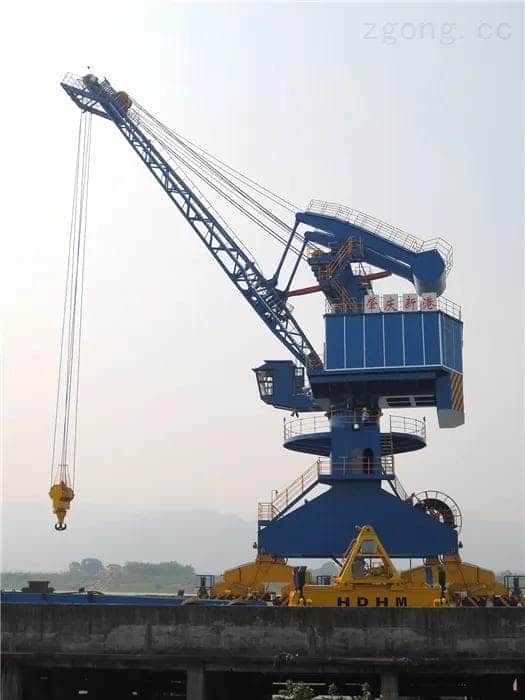

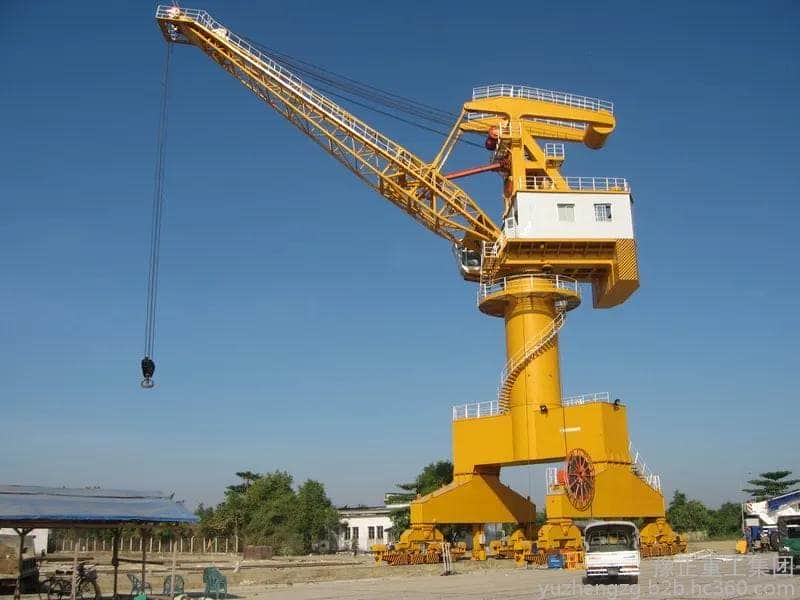

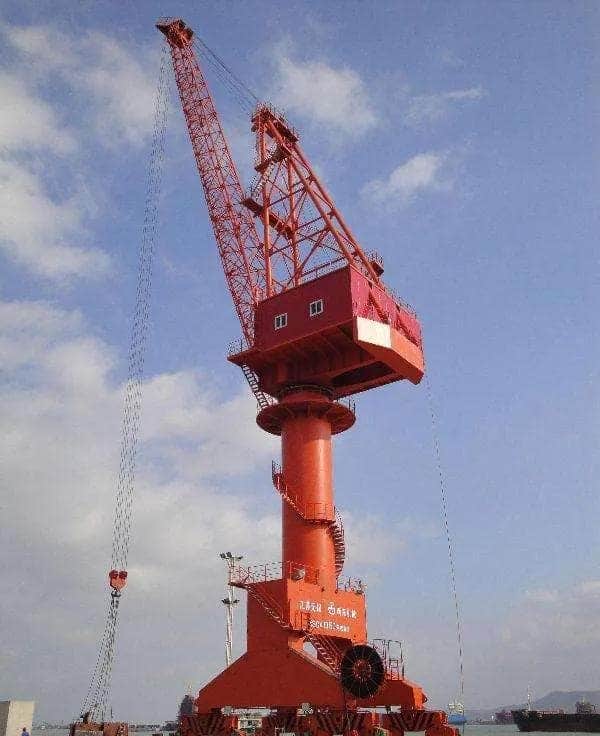

回转式门座起重机

一，型号:40t-40m/10t-50m。

主要技术参数:主钩下40吨副钩下10吨，轨距10.5米，海侧轨道距码头前沿6米，轨道型号QU100。

大车速度2-20

主起速度满载2-20，40%载荷4-40

副起速度满载3-30，40%载荷6-60

轨上起高35米，轨下起高5米

变幅速度2-20

回转速速0.08-0.8转/分

门架净高6米

机器房尾部回转半径10米

操作方式:驾驶室

供电方式:三相五线电缆供电

供电位置:海侧轨道处侧靠码头端部

驱动与控制:变频驱动，PLC控制

运行有效距离320米，轨道长度400米，两台共轨。

行走机构在非工作状态下，起升旋转变幅可同时，也可单独。

整机寿命:25年

工作等级:整机工作级别（利用等级u5，载荷状态Q2中）

二，结构形式:单臂架，全回转

三，变幅方式:齿条变幅

四，配套吊钩要兼容集装箱专用吊具

五，结构:机器房，电控室，起升、运行、回转、变幅、防风锚定、卷筒、超载、测风避雷、防火、桥架等。

六，设计制造标准:国内和国际就高不就低，其中要参照FEM欧搬协、ISO国际标、IEC国际电工、DIN德国工标、AGMA美国齿标等。

主受力件优质碳钢，电缆卷筒供电

七，主要机电配套件:优先国产优质品牌，如需进囗品牌应确保供应及时，其中:

PLC:西门子施耐德abb

变频器:西门子施耐德abb

低压电气元件:西门子施耐德abb

集中润滑:林肯，福鸟

超载限:常州常欣，宜昌微特

触摸屏:西门子施耐德

祝频监控:海康威视，宜昌微特
