桅杆式起重机，你还见过吗？

桅杆式起重机制作简单、装拆方便，起重量较大(可达100t以上)，能用于其它起重机械不能安装的一些特殊、大型构件或设备。缺点是:起重半径小、移动困难，需拉设较多的缆风绳。

常用的桅杆式起重机有:独脚扒(把)杆、人字扒(把)杆、悬臂扒(把)杆和牵缆式扒(把)杆。

1 独脚扒(把)杆

独脚扒杆有木、钢管、型钢格构式三种。

木独脚扒杆由梢径2032cm的独根园木制成，现在已少使用;

钢管独脚扒杆的起重量一般300kN，起重高度在30m以内;格构式独脚扒杆起重量可达1000kN，起重高度达60m。

独脚扒杆

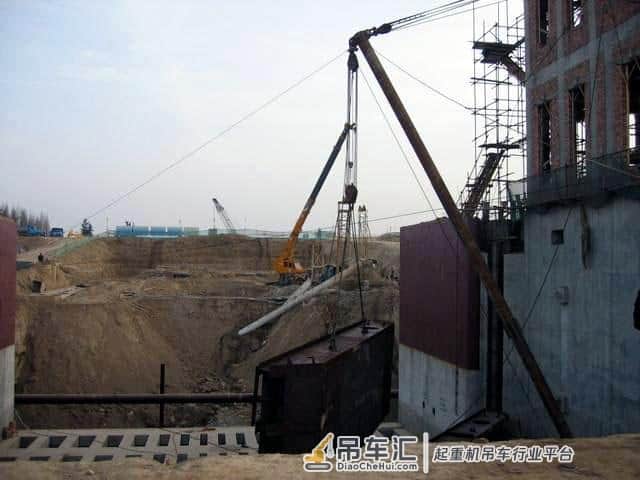

钢管独脚扒杆吊装

【注意】独脚扒杆的缆风常用58根，与地面的夹角为300450

⑴ 滑行法竖立独脚扒杆

扒杆就地捆扎好，扒杆重心位于竖立点，将辅助扒杆(约为扒杆的2/3高)立在扒杆的附近，辅助扒杆的滑车组吊在竖立扒杆重心以上11.5m处，开动卷扬机，扒杆的顶端即上升，扒杆底端沿地面滑行到竖立点，当扒杆将垂直时，收紧缆风绳就竖立好了独脚扒杆。

滑行法竖立独脚扒杆

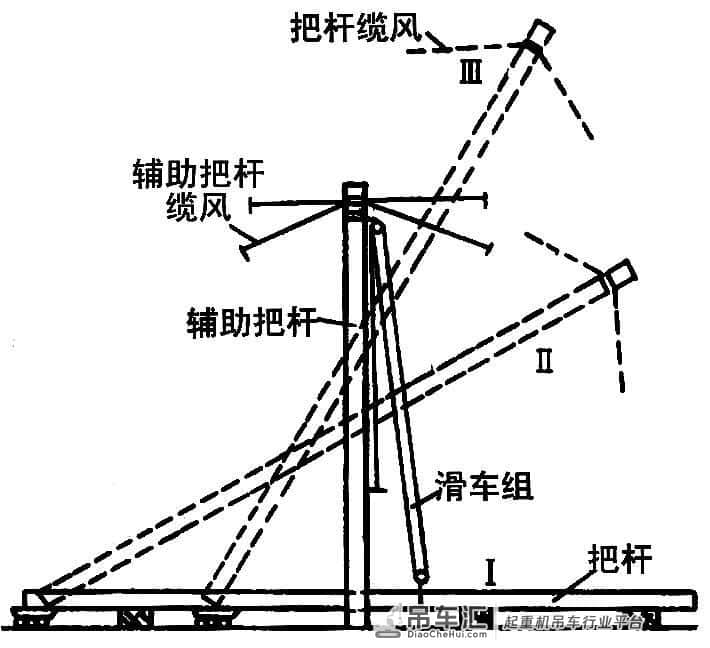

⑵ 旋转法竖立独脚扒杆

将扒杆脚放在竖立地点，并将扒杆头部垫高，在竖立地点附近立一根辅助扒杆(约为扒杆的1/2高)，辅助扒杆的滑车组吊在距离扒杆头约1/4处，开动卷扬机，扒杆即绕底部旋转竖立起来，当转到扒杆与水平线夹角约600700时，收紧缆风绳将扒杆拉直。

旋转法竖立独脚扒杆

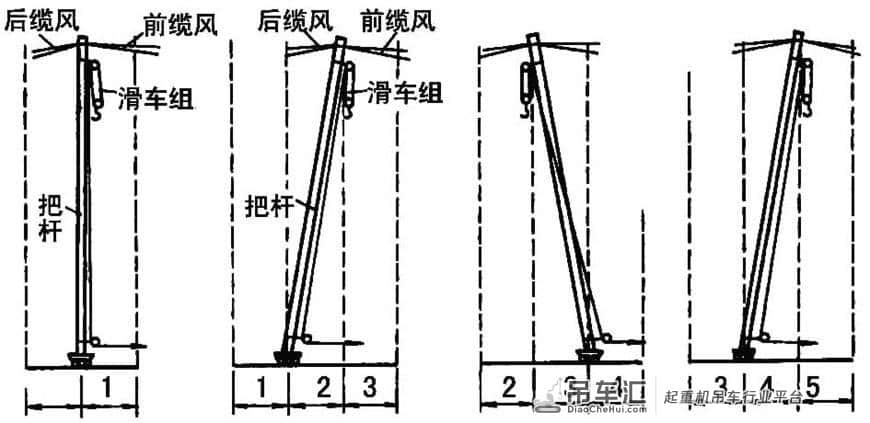

⑶ 独脚扒杆的移动

先将后缆风慢慢放松，同时收紧前缆风，使扒杆向移动的一侧倾斜(角度不超过100)，然后用卷扬机拖拉扒杆下部，将扒杆下部向前移动到扒杆向后倾100，按此反复动作，即将扒杆移动需要位置。

独脚扒杆的移动

2 人字扒杆

人字扒杆由两根木或钢管、缆风、滑车组、导向滑轮组成，在人字扒杆的顶部交叉处悬挂滑车组。扒杆下端两脚的距离约为高度的1/21/3。缆风的数量根据起重量和起重高度决定，一般不少于5根。人字扒杆的优点是侧向稳定性好、缆风较少;缺点是活动范围小，仅用于安装重型构件。

人字扒杆

人字扒杆的移动

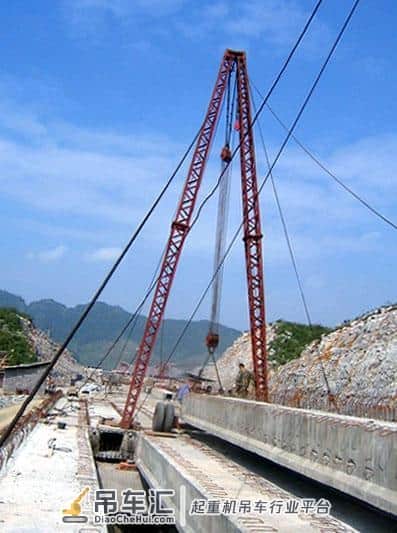

格构式钢人字扒杆进行箱梁吊装

3 悬臂扒杆

是在独脚扒杆的中部或2/3高度处装上一根起重臂，即成悬臂扒杆。起重杆可回转和起伏变幅。悬臂扒杆能获得较大的起重高度，起重杆能左右摆动12002700，适于吊装高度较大的构件。

4 牵缆式桅杆起重机

是在独脚扒杆的下端装上一根可3600回转和起伏的起重杆而成。起重量在10t左右的桅杆起重机大多用无缝钢管制成，高度可达25m;大型桅杆起重机采用格构式桅杆，下部设有专门行走装置(钢轨或滚筒)，起重量可达60t，桅杆高度可达80m。缆风绳不少于6根。
