结构部分安全要求

楼/斜梯和直梯

凡高度差超过0.5m的都应提供楼/斜梯或直梯。

高度不超过2m的垂直面上（例如下横或端梁）可以装设配备有扶手的踏脚板

楼/斜梯

1. 楼/斜梯的倾斜角不得超过65°。
2. 楼/斜梯两边要有护栏（楼/斜梯的一边为墙壁时，只在墙壁另一边装扶手即可），其两侧护栏扶手间的宽度对于主要楼/斜梯不应小于0.6m；对于其它楼/斜梯不应小于0.5m。
3. 梯级的间距应保持一致，单个梯级的高度不得超过0.25m（塔式起重机宜为0.2m）。梯级的纵深不得小于0.15m。
4. 踏板表面要防滑。

直梯

1. 两边撑杆之间梯级长度不得小于0.3m，梯级的间距要保持一致且不超过0.3m，梯级离开固定结构件至少应0.15m，梯级中央应能承受1200N的力而无永久变形。
2. 人员出入的爬越孔面积不得小于0.63m×0.63m，或者直径不得小于0.8m。高度在5m以上的直梯应有护圈，护圈从2.0m高度起开始安装。护圈之间的距离不得大于0.9m，它们之间至少要用三根等间隔布置的纵条联接起来。并保证有一根纵条正对着直梯的垂直中心线。用纵条加强的护圈强度必须足以承受1000N的力（分布作用在护圈任何一段相当于0.1m的长度上）而无任何明显的变形。
3. 除非提供有其它合适的把手，直梯的两边撑杆至少要比最上一个梯级高出1m。空间受限制的地方也不得少于0.8m。
4. 装在结构内部的直梯，如与其对面结构间的净距小于0.8m时，则可不设护圈。
5. 高的直梯应设置休息小平台，其间隔应使第一段直梯不超过10m，以后每隔8m设置一个。如果空间不够，可以将平台靠在旁边单个连续直梯。
6. 当直梯的终端与小平台连接时，梯级终端踏板或踏杆不应超过平台平面。
7. 如梯子在小平台处不中断，则护圈也不应中断，但必须在护圈侧面开一宽为0.5m、高为1.4m的洞口，以便人员出入。

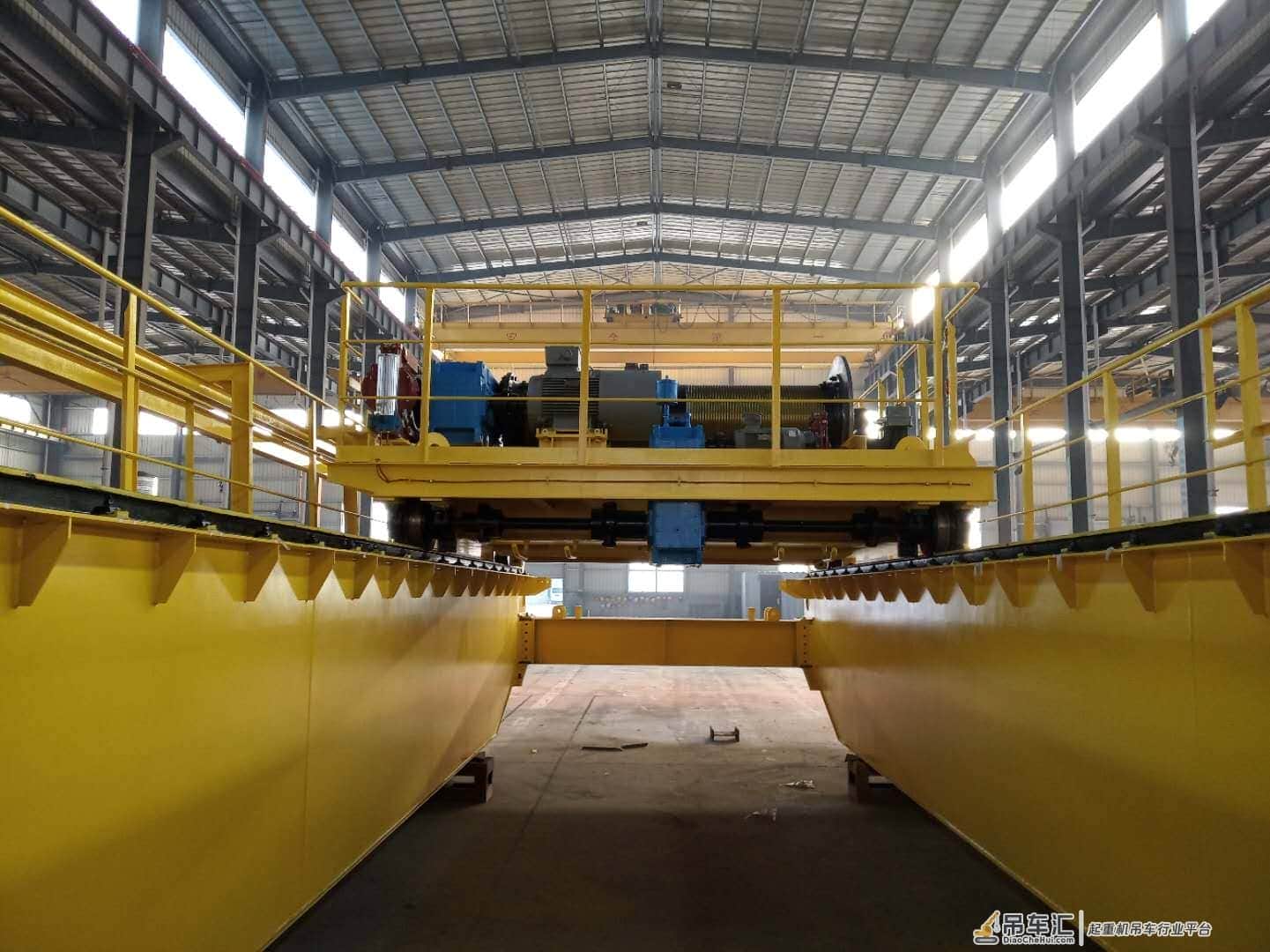

通道和平台

1. 起重机处在正常工作条件下的任何位置，都必须能既方便又安全地从起重机上进入司机室。如果司机室地板离地面不超过5m，并且司机室内配备有合适的紧急逃逸装置（例如绳梯），起重机司机室入口可以限制在某些规定的位置。
2. 如果在任何位置都不能直接从地面到达起重机司机室，且司机室的地板离地面大于5m时，起重机应设置适当的通道。对于桥式起重机等，如能提供适当的装置使司机方便安全地离开司机室，则起重机司机室入口可以限制在某些规定的位置。
3. 一般情况下应通过楼梯、或通道从同司机室地板一样高且备有栏杆的平台直接进入司机室，它们与司机室入口的水平间隙不得超过0.15m，与司机室地板的高低差不得超过0.25m。只有在由于空间限制不得已时才允许通过司机室顶部或地板进入司机室。
4. 不论起重机在什么位置，通道、楼梯和平台都必须有安全入口。经常使用的楼梯和直梯应通向平台或通道，并应优先采用楼梯。
5. 起重机上所有操作部位以及要求经常检查和保养的所有装置，都必须提供安全通道，否则应设置活动式工作平台。
6. 在臂架顶端装有滑轮和运动件时，应能保证从安装至拆卸起重机的时间间隔内不需润滑，否则臂架上要提供通道，以便进行润滑保养。如果臂架可以放到地面或人员可达到的平面能进行全面直接检查，或者有其它构造方式能进行直观检查，则臂架上也可以不设置通道。
7. 楼梯、通道和平台应有不低于1.8m的净空高度。在对于通道和平台作相对运动的被驱动件附近，必须提供宽度不小于0.5m的通道，如果设有扶手，在高度不超过0.6m的范围内，此通道宽度可为0.4m。固定部分之间的通道净宽也不得小于0.4m。
8. 起重机结构件内部很少使用的进出通道，其最小净空高度可为1.3m，但此时通道宽度应增加到0.7m。只用于保养的平台，其上面的净空高度可以减到1.3m。
9. 在通道和平台上，工作人员可能停留的每个部位都不应发生永久变形，并能承受以下载荷：

（1）2000N的力通过直径为125mm的圆盘施加在平台表面的任何位置；

（2）4500N/m的均布载荷。

10. 通道和平台表面要防滑，地板上的孔洞和间隙的尺寸应不能使直径为0.02m的球穿过。在任何情况下单个孔或间隙的面积应小于400mm。通道离下方裸露动力线的高度小于0.5m时必须在这些区域采用实体式地板。

11. 当通道靠近动力线时，必须对这些动力线加以保护，防止不慎触及。

栏杆

1. 离地板面距离超过2m的平台、走道，应设置防止操作人员跌落的手扶栏杆。手扶栏杆的高度应不低于1m，同时要有高度不低于100mm的踢脚护板和不少于一根的中间栏杆，并能承受1000N的水平移动集中载荷。
2. 进行安装、拆卸、试验、修理和保养时，如果工作部位高于地板面2m，应在起重机或臂架上采取适当的措施确保人身安全（诸如扶手、把手、安全装置等),并使人员能够到达这些部位。
3. 起重机带通道部分,凡存在从1m以上高度跌落危险的地方,应提供连续的护栏,踢脚板高度不得小于0.1m。护栏允许开口,但开口处应有防止跌落的保护措施,护栏高度不得小于1m,同时要有踢脚板和中间栏杆。对净高不超过1.3m的通道,护栏高度可以减到0.8m。沿通道至少要有一个扶手。对沿建筑物墙壁或实体墙结构设置的通道,允许用扶手代替护栏,这些扶手的中断长度(例如为让开建筑物的柱子、门孔)不得超过1m。

其它

1. 结构件的布置应便于检查、维修和排水。
2. 高强度螺栓连接必须按设计技术要求处理并用专用工具拧紧。

体会生活，融入大自然！

请关注后续连载——机械装置安全要求

注：主要内容摘自《起重机设计手册》GB/T3811-2008
