机械设计基础之起重机械零部件

任何大的工程，都需要无数起重机械配件的紧密配合来完成。

起重机械是以间歇、重复的工作方式，通过起重吊钩或其他吊具起升、下降或升降、运移机械设备，广泛地应用于各种物料的起重、运输、装卸、安装和人员输送等安全作业中。

下面，就和小编一起，来详细的了解下起重机械都有哪些重要配件吧！

取物装置

起重运输机械装卸和搬运的物品种类繁多，因此，需要在起重机械上装设各种取物装置。常用的取物装置分为两类：

1）用于散粒物品的装卸，如抓斗等。

2）用于成件物品装卸，如吊钩、吊环、夹钳和电磁吸盘等。

滑轮卷筒钢丝绳

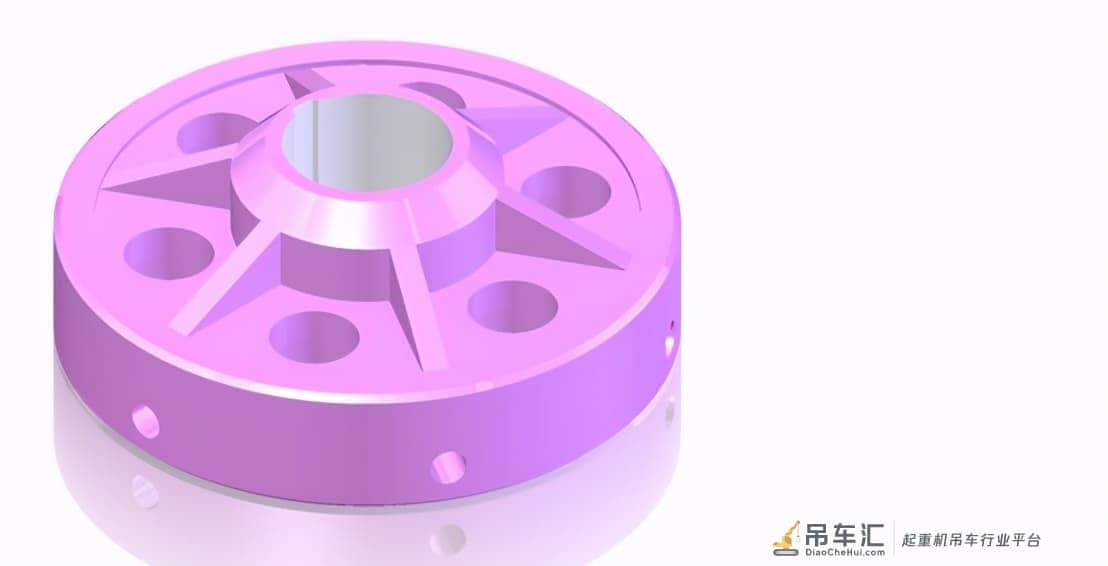

滑轮

在起重机械中，滑轮的主要作用是改变钢丝绳运动的方向。如果多个滑轮组成滑轮组，可达到省力的目的。

滑轮的制造可采用锻造、铸造和焊接等方式。滑轮一般由轮缘、轮辐和轮毂三部分构成。

卷筒

根据不同作业要求，有圆柱形、圆锥形或曲线形。

桥式起重机上多采用圆柱形卷筒，其表面切出螺旋槽，以增大钢丝绳和卷筒接触面积，使钢丝绳排列整齐，防止钢丝绳互相摩擦，延长钢丝绳的使用寿命，并保持重物升降准确。

钢丝绳

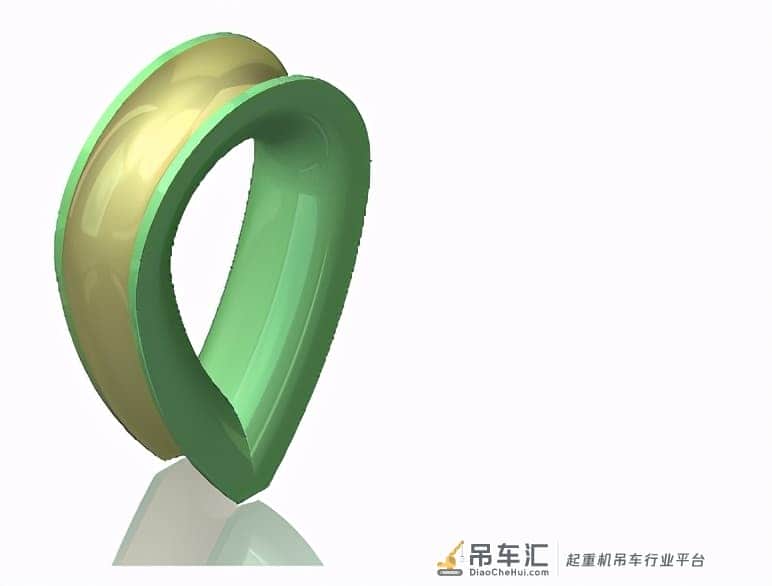

钢丝绳具有张度大、自重轻、挠性好、运动平稳、极少突然断裂等优点。 钢丝绳是易损件，使用中必须保持足够的强度，并且配合套环使用。

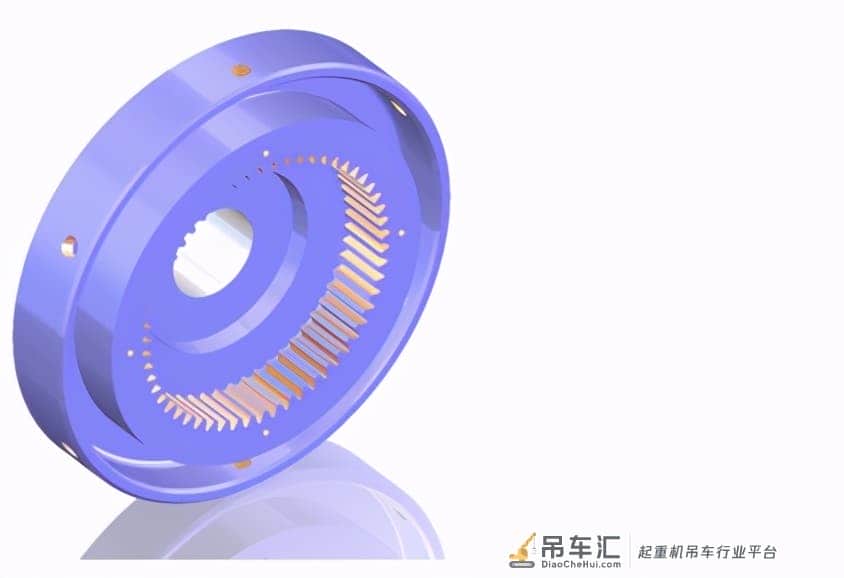

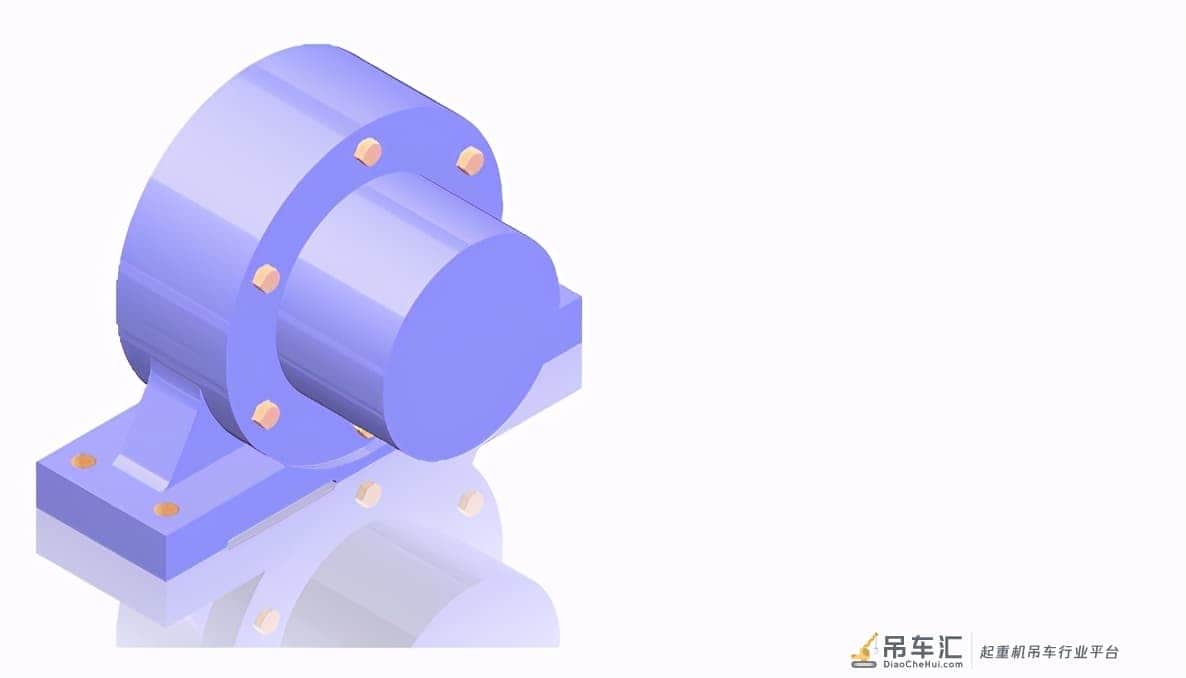

减速装置

减速装置是起重机上的主要传动部件，使电动机的高转速转换为机构所需要的工作速度。通常有两类：

一类是开式齿轮的传动机构，由电动机、联轴器、减速器和车轮等部件组成。

另一类是封闭齿轮的传动机构，润滑条件好，使用寿命长，维护方便，起重机上应用广泛。

车轮和轨道

车轮

有单轮缘、双轮缘和无轮缘车轮。滚动面有圆柱形和圆锥形。

轨道

起重机轨道有铁路钢轨、起重机专用轨和方轨。

来源：图纸通
