塔吊是怎么装上去的?

吊车汇 技术知识 273

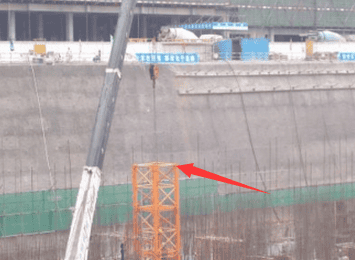

1、安装基节和吊装标准节。将塔身基节(8570kg)安装在基础上,并吊起预先拼装好的标准节(1节)安装在已经装好的基节上,用8根¢60(¢60×208/285)的销轴连接。

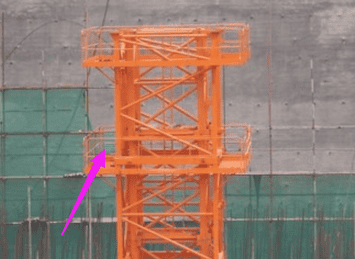

2、安装爬升套架。 将爬升架吊装起来(共16760kg)套在已经装好的塔身上,调整爬升架与标准节之间的间隙(2-3mm)。

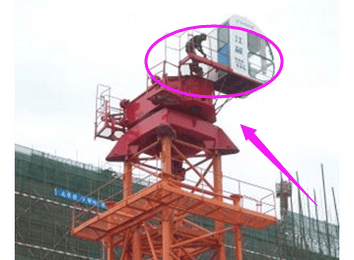

3、安装回转塔身和司机室。 吊起回转塔身(1900kg),安装时注意用于安装平衡臂爬梯的耳板的方向,应使焊有耳板侧朝向安装平衡臂的一侧;用4根¢110(¢110-275/370)销轴将回转塔身与上下支座紧固。

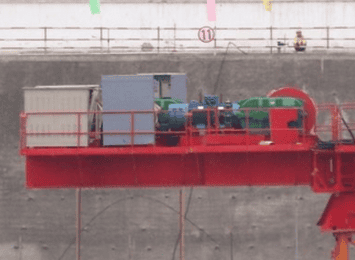

4、安装平衡臂。 将平衡臂在地面组装好,安装好走台、电控柜、栏杆,将平衡臂(共12640kg)吊起,用2件¢110(¢110-275/370)销轴将平衡臂与回转塔身连接好,打开开口销。

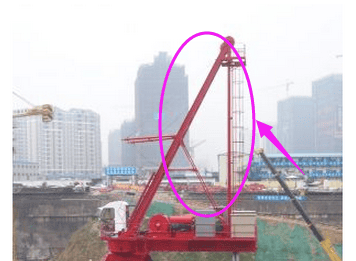

5、安装A架总成 把已经安装好的梯子和平台的A架总成(9250kg)吊起、先将塔顶前弦杆用4根¢110销 轴与平衡臂连接。

6、预装4块5吨平衡重(近塔身)。

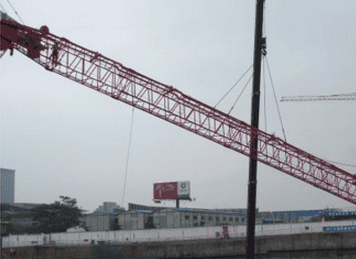

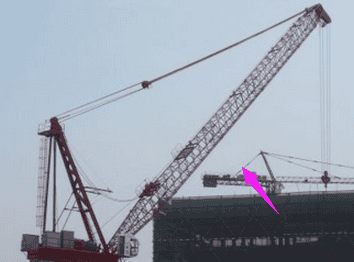

7、吊装起重臂 在地面上将45米拼装好,试吊平衡臂,调整吊点使之平衡,并预先在其根部系一根引导绳。

8、穿绕起升钢丝绳,安装完成。
